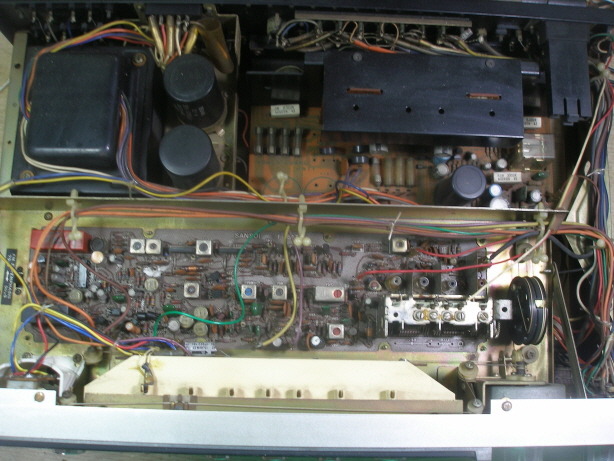

레스터레이션 작업으로 입고주셨습니다.
프리,포노,튜너 전원 회로 1차 케페시터를 1,000uf에서 2,200uf로 증량 교환했습니다.
크기가 작은데 용량은 두배입니다.이 용량 고압은 제가 주로 쓰는 삼영 nxb가 없어서
삼화 105도급으로 교환했습니다.

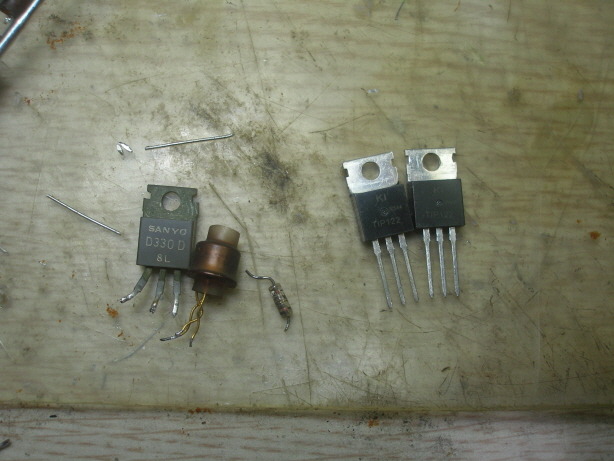

프리,튜너 정전압 레귤레이터 tr을 전류증폭율 1,000배 달링턴 tr로 교환해서
레귤레이터 바이어스 쪽 리플 필터 저항 값을 대폭 늘릴수 있습니다.
리플 필터 케페시터 용량도 2배 이상 증량 교환.
정전압 회로 출력 전압이 서비스 메뉴얼 값보다 떨어져 메뉴얼 값대로 올렸습니다.
달링턴 tr을 쓰면 출력 전압이 0.6볼트 정도 떨어지기 때문에 역시 감안해 각 모두 보상했습니다.
제너 다이오드 2개 교환 & 전압 보상용으로 led 2개 추가.
릴레이 회로 tr 2개 교환.
파워 앰프 기판입니다.
초단 차동 회로 tr 4개를 전류 증폭율 실측 선별한 tr들로 교환하고
온도 변화에 상보하게끔 수축 튜브로 열결합 해놓았습니다.
차동 회로 외에 좌우 초단 특성이 같아져 좌우 성능 밸런스가 좋게 됩니다.
파워 앰프 특성을 결정하는 프리 드라이버 tr을 차단 주파수 200mhz,출력 용량 1.6pf의
역대 가장 고성능 프리드라이버 tr로 교환했습니다.
파워 앰프 전해 케페시터,반고정 저항 모두 교환.
외산 고급 케페시터보다 고성능인 삼영 nxb & 입력 커플링은 필름 사용.
바이어스는 웜업후 온도 보상전에 조정해놓았습니다.
파워 앰프 기판 모두 재납땜 & 세척.
전원 기판 전해 케페시터 모두 교환.
커넥터 세척,파워 tr 바이페스 케페시터는 필름 사용.
휴즈류가 좋지 않아서 모두 교환.
그러나 휴즈들은 그 시절 휴즈가 더 좋습니다.
파워 앰프 케페시터를 출고시 4,700uf에서 10,000uf로 증량 교환했습니다.
이 케페시터 용량은 파워 앰프 임피던스가 되어서 저주파 컷트 특성을 좌우합니다.
신품이 크기는 작지만 용량은 두배입니다.
고역 주파수 바이페스용 필름 케페시터 병렬 추가.
케페시터 배선은 기존 배선이 얇아서 두꺼운 배선으로 교환했습니다.
이 배선은 케페시터-파워 앰프간 임피던스가 되는데 작은 임피던스라도
파워 tr 컬렉터 측의 부하 저항이 되어서 입력 신호와 역위상인 신호가 나와서
출력단으로 들어가 발진하게 됩니다.
포노 앰프 전해 케페시터,tr 모두 교환.삼영 nxb & 오디오용 전해,커플링은 필름 사용.

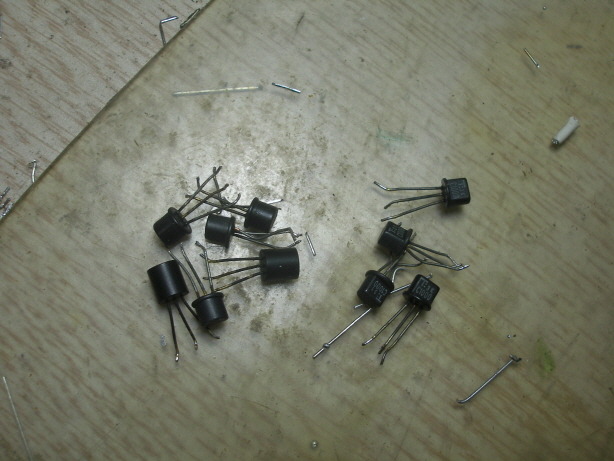

tr은 지금은 구할수없는 그 시절 오리저널 수퍼 로우 노이즈 tr로 교환했습니다.
프리 앰프 tr 모두 교환.
추억의 2sc1000이 들어가 있네요.과거 c732 다음으로 나온 저잡음,고전류 증폭율 tr입니다.
어린 시절 아름아름 사서 앰프 만들던 추억의 tr입니다.
오래 사용하면 불량율이 높은 tr입니다.
프리 앰프 fet 2개는 Vgs 선별한 fet로 교환했습니다.
프리 앰프 전해 케페시터,tr 모두 교환.
tr들은 fet 2개 빼고 역시 수퍼 로우 노이즈 tr들로 교환.
프리,포노,컨트롤 기판 모두 재납땜 & 세척.
안테나 단자를 서비스로 75옴 커플링 식으로 교환해드렸습니다.
튜너 출력단 앰프 tr 2개는 수퍼 로우 노이즈 tr로 교환,
뮤트 회로 tr 2개 교환.잡음이 튈수 있습니다.
s 커브 검파 코일 분해 수리.
튜너 기판 am 회로 제외하고 전해 케페시터,반고정 저항 모두 교환.
삼영 nxb,오디오용 전해,필름 사용.
튜너 기판 am 회로 제외하고 모두 재납땜 & 세척.
프론트엔드 밴드 필터 코일 코어 2개가 부서져 있는데 제가 가진 코어가 다 떨어지고
근래엔 부품용 기기들도 귀해서 못구합니다.혹 차후에 부품용 튜너와 같이 보내주시면
교환해드리겠습니다.외산 90년대 이전 튜너,리시버,
국산은 인켈 td2000,t102등에 들어가 있습니다.
페라이트 소재라서 육각 렌치로 잡아 돌리면 이처럼 깨집니다.
다행히 코어가 많이 벗어나지 않은 위치에 깨져 있어서 괜찮습니다.
튜닝 센터 멀티페스 스코프로 최적화.
조명 전구들을 led로 교환하려면 시그널 미터를 떼야 합니다.
시그널 미터 상태가 좀 좋지 않은데 오래 안쓰고 놔두거나 장마철이나 여름에 잘 뻑뻑해집니다.
청소 해놓았습니다.
조명 전구를 led로 교환했습니다.
led는 확산이 떨어져 그늘이 없게끔 간격으로 달았습니다.
led는 오래 쓸수 있게끔 10ma 정도로 전류를 낮추어 달았습니다.
사진은 간단해도 이 작업만 한나절이 지났습니다.
led 전원은 직류로 바꾸어 달았습니다.
스테레오 전구 교환.

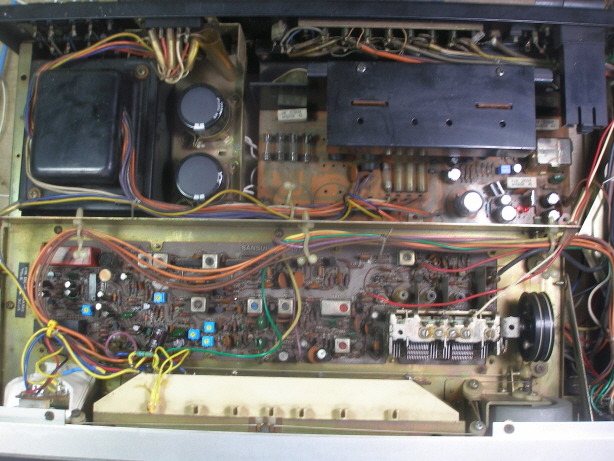

*그외 튜너부 세팅 내용.
-88-108mhz 높고 낮은 주파수 편차 최소화.
-하이 밴드 108mhz & 로우 밴드 88mhz & 센터 밴드 98.5mhz 설정 & rf 게인 로우 밴드 약간 떨어짐.
-s 커브 검파 & 진폭 조정 코일 최적화.
-스테레오 왜율 1khz 좌우 0.6-0.7% 이하 까지 얻음.
-스테레오 분리도 1khz 좌우 37db 이상.나쁜 쪽에 주고 받음.
그외 뒷면 전압 선택이 240볼트로 되어 있어서 220으로 바꾸었습니다.
240으로 하면 파워 앰프 출력이 조금 떨어집니다.
그외 모든 컨트롤류 3가지 용제로 모두 세척.
몸이 골골해서 4일간 작업을 했네요.
잘 사용하시고 혹 문제있으면 보내주세요^^
좋은 한주되세요.
