인켈 앰프 970F (2010년 11월 오버홀)

작업이 늦어져 오래 기다리시게 해서 죄송합니다.



전원단 작업 전후 사진입니다.

기존 파워 앰프 컨덴서 6,800uf를 15,000uf로 늘려 장착했습니다.



내부 220볼트용 휴즈 홀더가 간섭이 되어서 탈거&삭제하고 기존 기기 뒷면에서

교환이 가능한 100볼트 휴즈 홀더를 220 휴즈로 쓸수 있게끔 했습니다.



정류 다이오드는 컨덴서 용량 증가로 돌입 전류가 커져 대용량으로 늘리고

기존에 다이오드 잡음 컷트용 컨덴서가 1개인 것을 4개 장착해서

다이오드 잡음 컷트 특성이 좋아졌습니다.



그외 고역 임피던스 보상용 필름 컨덴서 장착.















입력 셀렉터 스윗치 분해 청소.

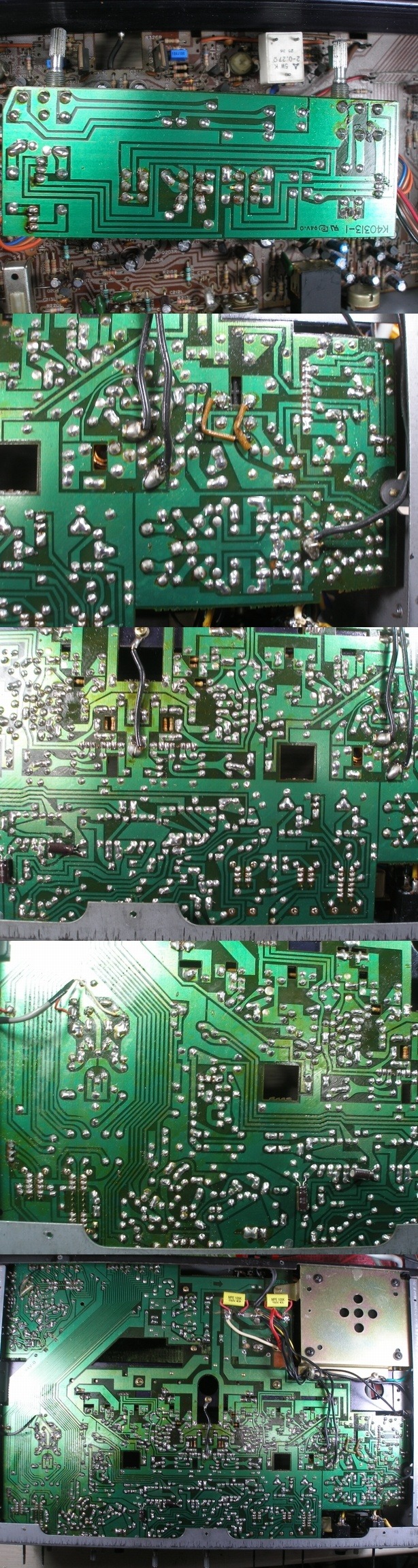

포노 기판 작업 전후.

전해 컨덴서류 모두 교환 & riaa 커브 정밀 수정 & 기판 재납땜.



970 경우 두가지 버젼이 있는데 이 기기는 초기형으로 입력 측에

fet 차동 회로로 커플링 컨덴서가 없습니다.신형은 회로는 같지만

직류 옵셋으로 인한 셀렉터 전환시 범프 노이즈를 없애기 위해

커플링 컨덴서가 추가 되었습니다.













프리 앰프 & 톤 컨트롤 앰프 & tape 버퍼 앰프 & 마이크 앰프 & 미터 회로

& 필터 회로 & 릴레이 회로등 전해 컨덴서류 모두 리캡.신호 계통은 오디오용 전해 사용.

그외 삼화 105도급 rg&wb 그레이드 사용.신호단과 상관없는 곳은 일반 그레이드 전해 사용.











파워 앰프 전해 컨덴서류 모두 교환.

프리드라이버 정전류 회로 저잡음&정전압 특성이 좋은 led 회로식으로 변경.

프리드라이버 전류 값은 기존 출고시 전류 값 유지.

반고정 저항 4개 교환.











기판 모두 재납땜.













스피커 릴레이 일제 dec 것으로 교환.

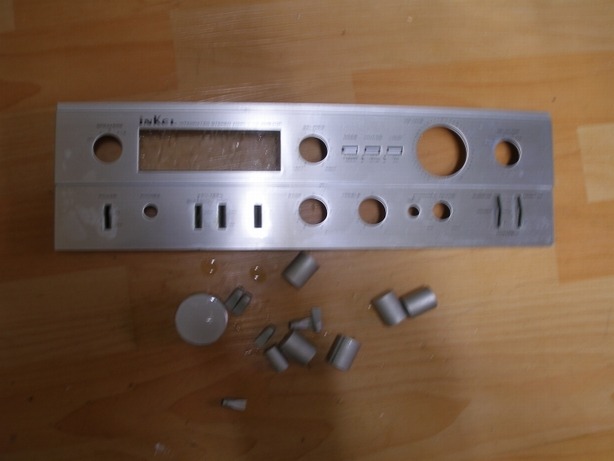

패널 & 노브류 세척.

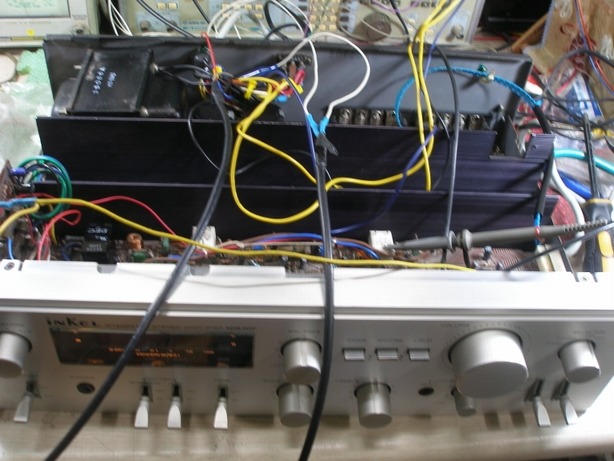

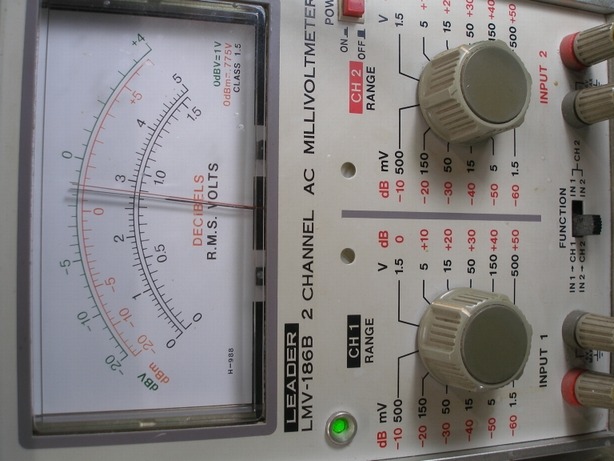

시그널 1khz 입력 & 유사 부하 8옴 연결 & 1watt시 모습으로

비교적 볼륨등 가변 저항 오차가 작아서 밸런스가 좋습니다.











1watt시 디스토션 0.028%.















8옴 부하 & 좌우 채널 동시 구동시 최대 실효 출력 약 84watt가 나오네요.













최대 실효 출력 근처 디스토션 0.012% 전후.



오버홀 외에 기존보다 업그레이드 작업된 기기로 볼수 있사오니 잘 사용하세요.

작업비는 15만원 입니다.기기는 오늘 발송드리겠습니다.

사용해보시고 혹 불편하신 점 있으시면 말씀주세요.

좋은 하루되세요.
