추석 택배 마감으로 아직 발송 못드린 다른 102도 작업해드렸습니다만
또 다른 102 작업을 의뢰주셨습니다.앞서 102도 작업비를 10만원 이나 더 보내주셨는데
이번에 또 감사히 30만원이나 선금을 보내주셨습니다...
이 기기는 상태가 지금까지 봐온 102 중에서 가장 상태 좋고 깨끗한 기기 같네요.
잘 구하신 기기 같습니다.메모리 케페시터만 1F 수퍼 케페시터로 교환되어 있네요.
기존에 3,300UF 케페시터를 떼내고 그냥 교환되어 있는데 이러면 자칫 마이컴 프로세서 날아갑니다.
앞서 102도 출력단에 OPA IC 버퍼를 달아 드렸는데 공간이 마땅치 않습니다.
전원트랜스,교류 출력 배선 근처는 험에 취약하고 다른 곳은 배선이 길어지고,
그러나 OPA 출력 쪽은 임피던스가 낮아서 험,잡음에 강하기는 합니다.
안테나 300옴 코일,단자를 삭제하고 기판에서도 매우 짧게 안테나 입력 패턴을 짧게 컷트 했습니다.
이렇게 하면 안테나 코일 쪽을 재세팅 해주어야 하는데 재세팅후 살펴보니 이 튜너는
모노 왜율 30% 최저 입력 감도가 놀랍게 좋네요.
보통 이렇게 해주면 계측기로 봐도 최저 3DB에서 6DB 까지도 좋아지는데
이 튜너는 모노 왜율 30% 근처 입력 감도가 켄우드 917에 가까울만큼 좋습니다.
같은 모델도 튜너는 편차가 큰편인데 특히 이 튜너는 감도 뽑기 운이 좋습니다.
검파 코일 분해 수리.그전에 코일이 교환되어 있습니다.

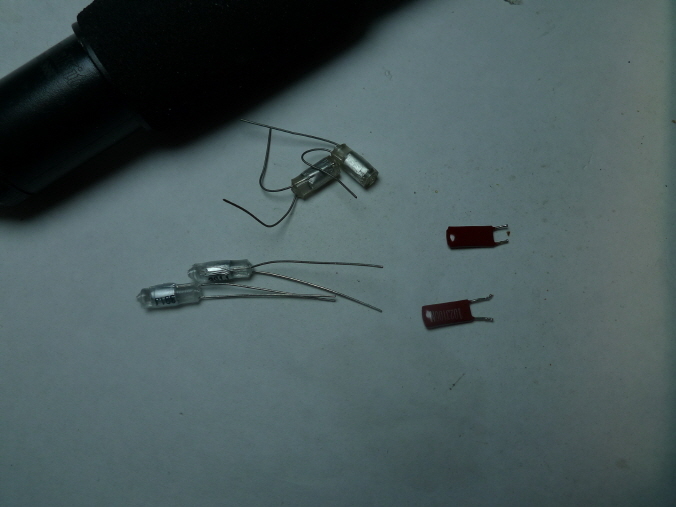

카페 회원이신 *님 께서 해외에서 어렵게 구해서 감사히 주신 -용량 온도 보상형
케페시터를 온도 보상이 좋게끔 기판 위 코일 옆에 달고 기판 밑에는 용량 일정형 CH형을
병렬로 달아서 온도 보상 정도를 맞추었습니다.
일단 주기판 쪽 리캡등은 마치고...
전면 컨트롤 기판 텍트 스윗치 모두 교환.SAE 시리즈들은 텍트 스위치 교환하려면
LED 리드 납땜을 모두 떼야 합니다.
작업 사양을 올려 이쪽 기판도 모두 재납땜 & 세척.
출력 단자 교환.앞서 작업해드린 102에 쓴 단자가 그간에 가지고 있던 마지막 단자여서
기기 입고 주실때 알리에서 미리 주문 해둔 것입니다.
이 단자는 다른 단자와 달리 접지쪽 단자가 따로 달려있고 구조가 단자 몸체가 직접 세시에
그라운드 접촉이 잘 안되는 구조입니다.단자에서 세시로 바로 그라운드 연결되면
안좋은게 아니라 험,잡음으로 못씁니다.가격은 싼편입니다.
앞서 기기도 디엠퍼시스에서 고음을 조금 올려 드렸는데 이 기기도 고음을 조금 올려드렸는데
앞서 102보다는 조금 덜 올려드렸습니다.두 기기가 조금 달라서 바꿔 쓰시는 재미가 있으면 좋겠지요.
102는 디엠퍼시스가 정확히 75US인데 보정이 정직하고 청감상 고음이 좀 덜 난다고
팽당하는 경우가 많던 것 같습니다.
조금이나마 살펴드리려고 출력단에 OPA 버퍼 + 다이아몬드 버퍼를 달았습니다.
앞서 102는 OPA IC 버퍼만 달았는데 그정도로도 충분합니다만 감사히 큰돈을 보내주셔서
그냥 꾸미기 정도로 다이아몬드 버퍼를 달아드렸습니다.
모두 그 시절 재고 오리지널 수퍼 로우 노이즈 TR들로 만들었습니다.
LED는 그냥 불들어오는게 아니라 정전류 회로 바이어스용으로 LED는 모든 다이오드 중에
가장 저잡음이고 전압이 일반 다이오드 보다 3배 이상 커서 정전류 TR 직류 궤환을
더 많이 걸수 있어서 이른바 얼리 이펙트,악영향을 줄일수 있습니다.
LED 두개를 쓰면 정전류 TR 내부 저항은 1M옴 이상으로 매우 커집니다.
또 LED는 여러개를 실측해보면 작동 전압이 1.94-1.95볼트로 매우 균일해서
다이오드,제너에 비해 오차가 매우 작습니다.
달기전에 왜율을 측정해봤는데 이 부분 증폭부 왜율은 입력 시그널 왜율 그대로
나와서 왜율이 나와도 0.01% 이하 입니다.
주파수 별로 측정할수 잇는,저왜율 시그널이 내장된 주왜율계 2개가 작년 장마때 모두 망가져
왜율 0.03%대인 일반 시그널,일반 왜율계만 써서 더이상 해상도는 측정이 안됩니다.
OPA IC,다이아몬드 버퍼 추가로 전류가 증가해서 전원 전류 저항을 수정하고
정류 회로 TR 바이어스를 FET 정전류 식으로 바꾸어 전원 리플을 0에 가깝게 했습니다.
작업은 그저께 완료 했는데 밤새 틀어두고 자고 다음 날 보니 출력 전압을 900MV 정도로
2배 올렸습니다만 1호기 보다 좀 작은듯해서 다시 떼서 출력 전압을 조금 더 올렸습니다.
지금 사진을 보니 접착용 글루건 흔적이 지저분 합니다만 제가 눈이 좋지 않아서
찍어둔 사진을 보고 알았네요.
작업 사양을 올려 AM 회로 제외하고 기판 모두 재납땜 & 세척.
102는 기판 재납땜이 일이 많은데 예전에 모두 재납땜 하다가 졸은 적도 있습니다.
그외 AM 회로 제외하고 전해 케페시터,반고정 저항,RF 트리머 모두 교환.
*그외 작업 내역.
-RF 배리캡 전압 로우 하이밴드 87.5MHZ-108MHZ 설정 & 초기화.
-RF 트래킹 90-106MHZ 로우 하이밴드 게인 동일.
-스테레오 왜율 1KHZ 와이드 밴드 좌우 0.12-0.13%,네로우 밴드는 깜박 찍어둔 사진이 없네요.
디엠퍼시스 작업 전 왜율은 와이드 밴드 좌우 0.09% 정도인데 고음 조금 올리고
왜율이 좀 높아졌습니다.
-스테레오 분리도 1KHZ 와이드 밴드 좌우 45-47DB,네로우 밴드 좌우 38DB 이상.
패널 닦고 왁스 발라두었습니다.
이런 튜너가 얼마전 까지 장터가 4만 5만,국산이라고 천대 받습니다만
웬만한 외산 중급기 보다 낫습니다.
통장이 빵원에 그새 말일인데 이번 달 관리비 2만원도 또 못낼것 같아서
이 기기 발송도 착불로 보내드려야 해서 죄송합니다.
조용히 잘 작동할것입니다만 사용해보시고 혹 문제있으면 말씀주세요.
