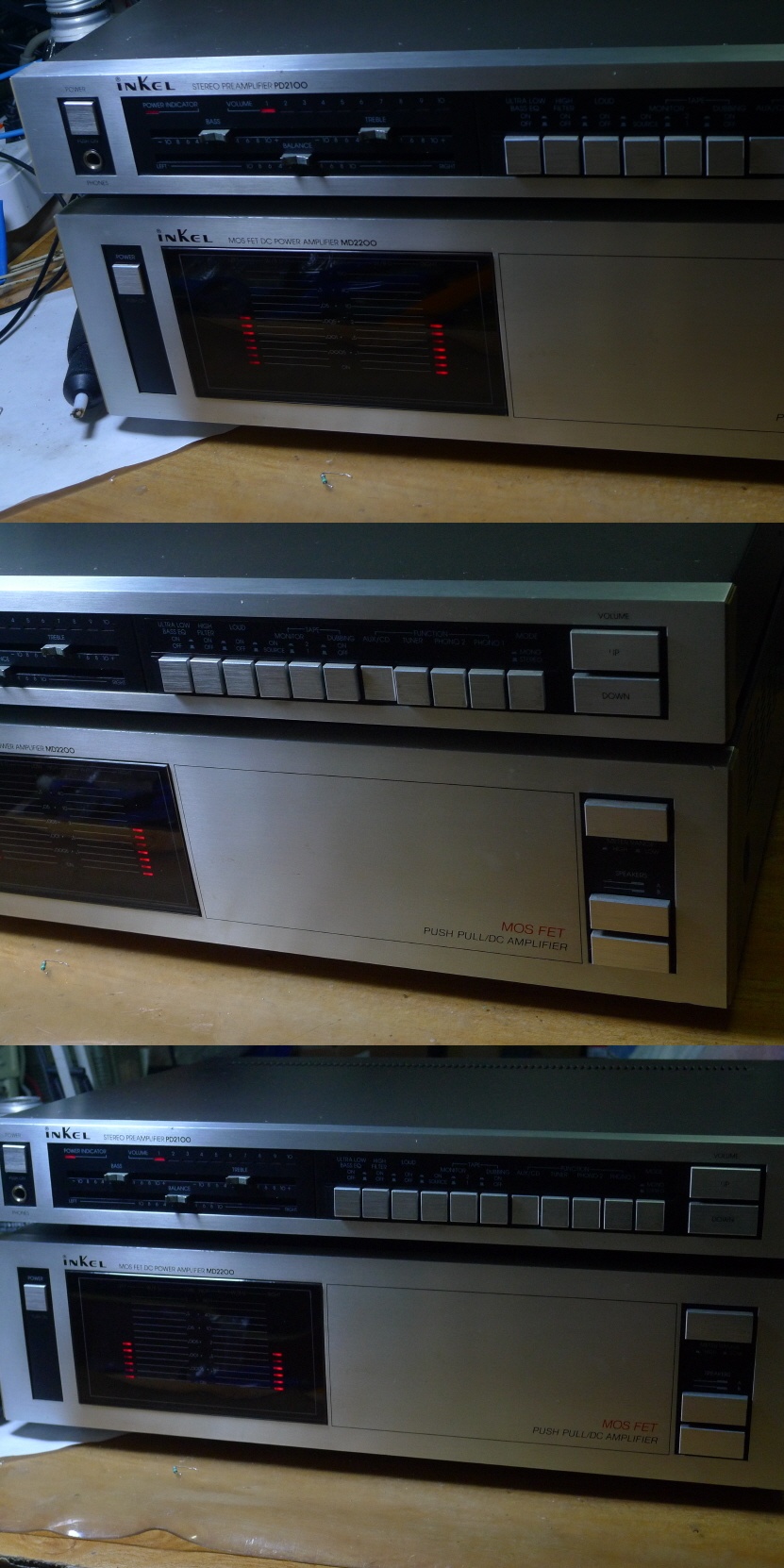

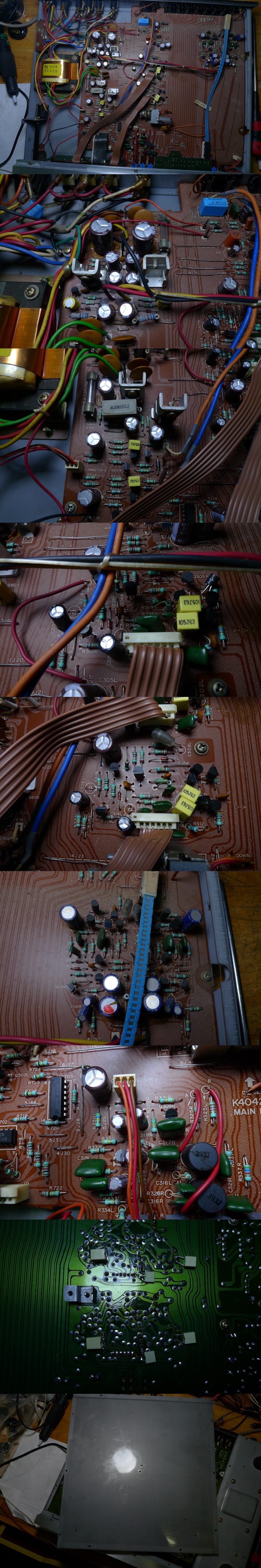

인켈 프리 앰프 PD2100 & 파워 앰프 MD2200 (2025년 7월 14일 오버홀,모디)

오래 기다리시게 해드려 죄송합니다...앞서 다른 PD2100 & MD2200 작업에 이어 또 일감을 주셔서

좀 더 살펴드리려 더욱 늦어졌습니다.



이번에는 조금 모디를 해드렸는데 이제 몸이 안되어서 예상과 달리 감당을 못하네요.

이번 프리 파워는 그전에 일부 리캡이 되어 있습니다.







MD2200 방형파 파형인데 30KHZ 이상은 파형이 뭉개지고 그 이상 주파수는 스코프 한칸당 출력 전압이

2볼트에서 1-05V로 출력이 떨어져 안나오는 것을 볼수 있습니다.



대략 30KHZ 정도가 한계인데 신형은 초단 로우 패스 필터 주파수,전압 증폭단 전류 변경으로

조금 더 올렸습니다만 비슷합니다.



이것은 설계시 사운드 메이킹 의도 같은데 실제 청감상 저역이 부드럽고 풍부하게 들립니다.

세간에 저역이 풀린다,종단 파워 FET를 일반 BJT TR로 바꾸면 개선된다등은 낭설,관계가



없는 것이 종단 소자만 바꿔서는 설계시 주파수 특성을 변경해서 사운드 메이킹한 것은

그대로 여서 아무리 바꿔봤자 위 파형은 그대로 나오게 됩니다.



MD2200은 초단 로우 페스 필터에 정궤환,부트스트랩을 걸어서 특정 대역이 두드러지는

사운드가 나오는데 이것을 제거하지 않으면 그 사운드는 그대로 나오게 됩니다.



한편 이 사운드 때문에 그시절 수많은 오디오 애호가들이 MD2200을 극찬했던 것 같습니다.

이 주파수 특성을 유지,아니면 일반 앰프처럼 변경은 사용자에 따라 호불호가 있을겁니다.

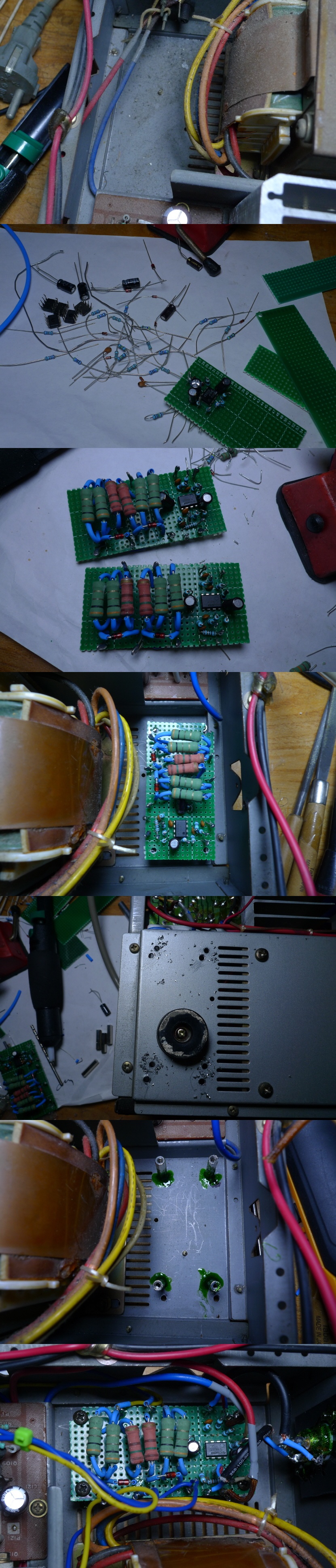

입력 단자와 기판 사이에 임피던스를 낮추어 실드선 내부 용량,기판 잔류 용량에 의한 고주파 저하가 없게끔

OPA 버퍼 앰프를 달았습니다.



이후 모델 1311등은 이처럼 되어 있습니다.

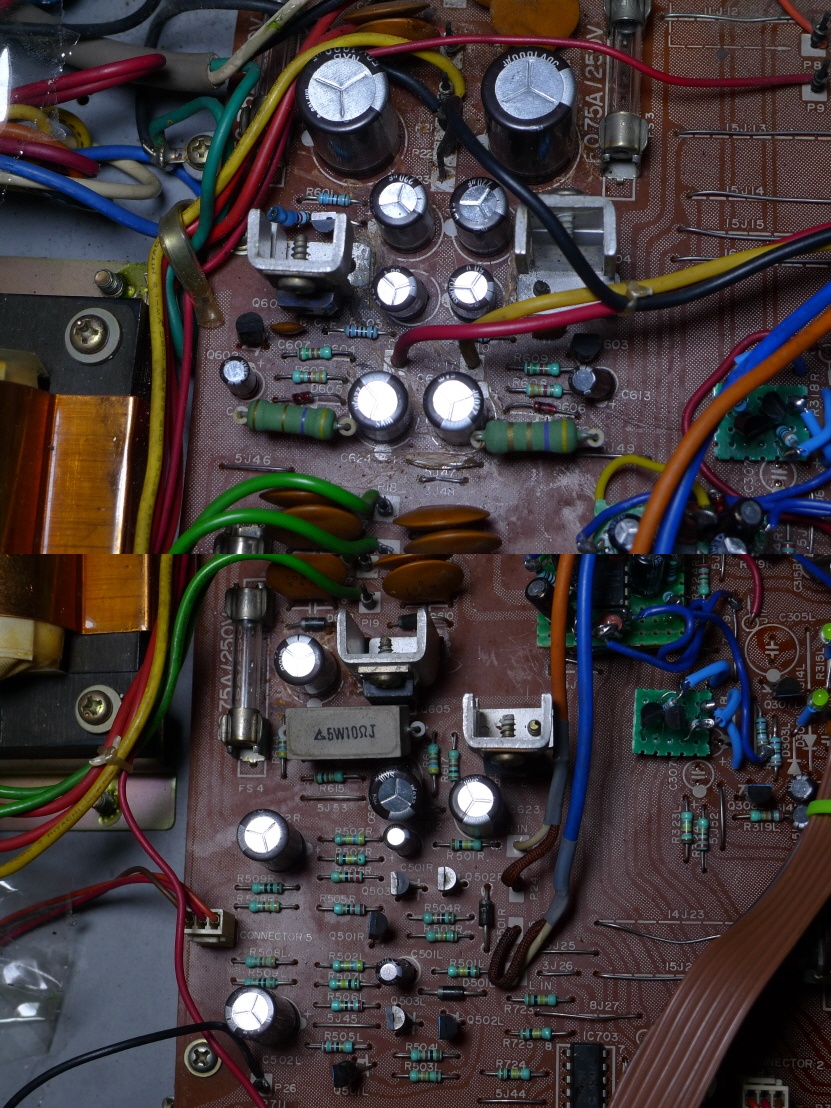

OP 앰프 전원 전압은 낮아서 전압 취부가 난감한데 파워 앰프 초단 전원 용량을 늘리고



할수없이 대용량 저항으로 전압을 낮추어 얻었습니다.

파워 앰프 출력 전압 옵셋을 보정해주는 DC 서보도 달아서 겸사 별도 전원을 얻어야 합니다.









스피커 단자 바나나 단자로 교환.입력 단자 교환.

제 형편에 알리에서 파는 싸구려로 그리 좋지 않습니다.



3밀리 아크릴로 달았지만 아크릴이 약해서 출렁이니 살살 사용하세요.











초단 로우 패스 필터 변경 작업은 예전에 두대인가 했던 것 같은데 기기마다 조금 틀리고 전압 증폭단,VAS 전류가

틀려서 주파수 변경이 같은 값들로 변경이 안되어서 경우에 따라 많은 시행 착오,시간이 걸립니다.









MD2200은 입력 커플링 케페시터가 안전상 들어가지만 기본은 입력 커플링 케페시터를 직결할수 있는

DC 앰프입니다.그리고 입력부터 출력까지 풀 푸시풀,상하 대칭형 증폭 방식인데 출력단 직류 옵셋 조정 때문에



초기형은 어저스터 1개,후기형은 옵셋 어저스터가 2개 들어갑니다.

어저스터로 조정해도 내부 온도 변화로 전류 변화가 생기면 자주 틀어져 옵셋을 자동으로 보정해주는



DC 서보 앰프를 달았습니다.이렇게 하면 어저스터를 없앨수 있고 각단 상하 전류를 같게할수 있고

항상 옵셋을 보정해주어서 각단 선형성이 좋아집니다.

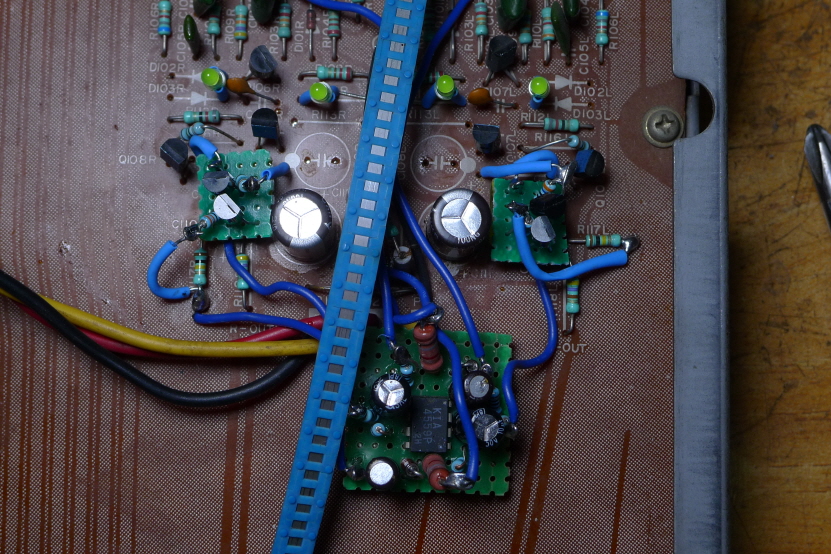

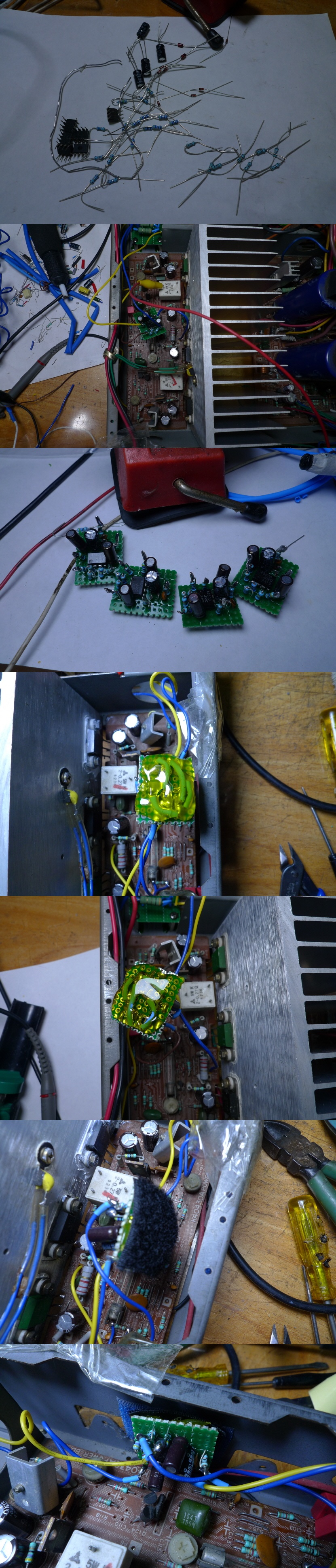

서보 기판은 공간이 없어서 기판 밑에 밸크로를 붙혀서 얼기설기 달았지만 작고 가벼워서 괜찮습니다.











그러나 작업중 전원 넣는데 뻥이요 하고 연기가 나서 철렁 했습니다.

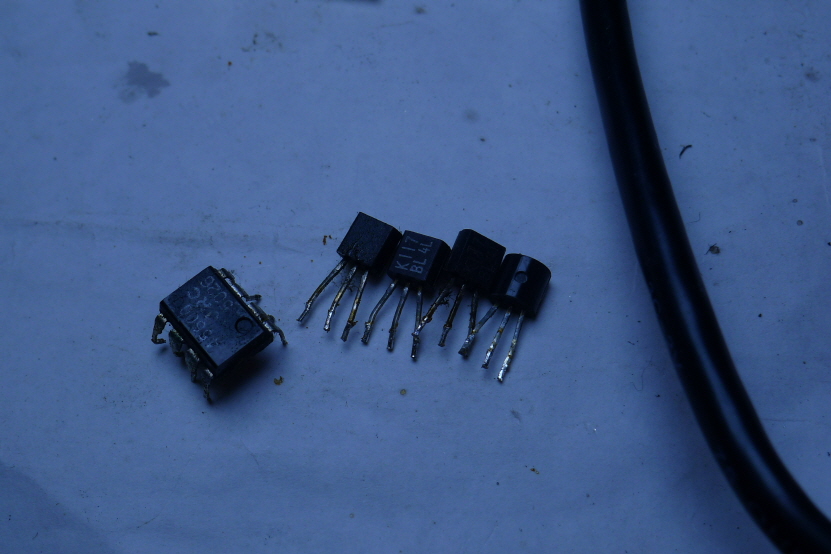

원인은 한쪽 채널 기판 전원선 납땜한 것이 흔들렸는지 떨어지면서 파워 FET,드라이버 TR이 나갔습니다.



파워 FET는 알리에서 중고를 팔긴 하는데 개당 3만원에 배송이 오래 걸립니다.

다행히 두개만 나갔는데 제가 가진 것이 있어서 나간 것만 갈았습니다.



드라이버 TR도 MD2200 에서 떼논 똑같은 것이 있어서 나간 것만 갈수 있었습니다.

원래는 파워 FET 8개,드라이버 4개 싹 갈아버리는 것이 좋습니다.



몸이 안좋아서 매일 기다시피 작업하는데 이런 작업은 감당이 안됩니다.

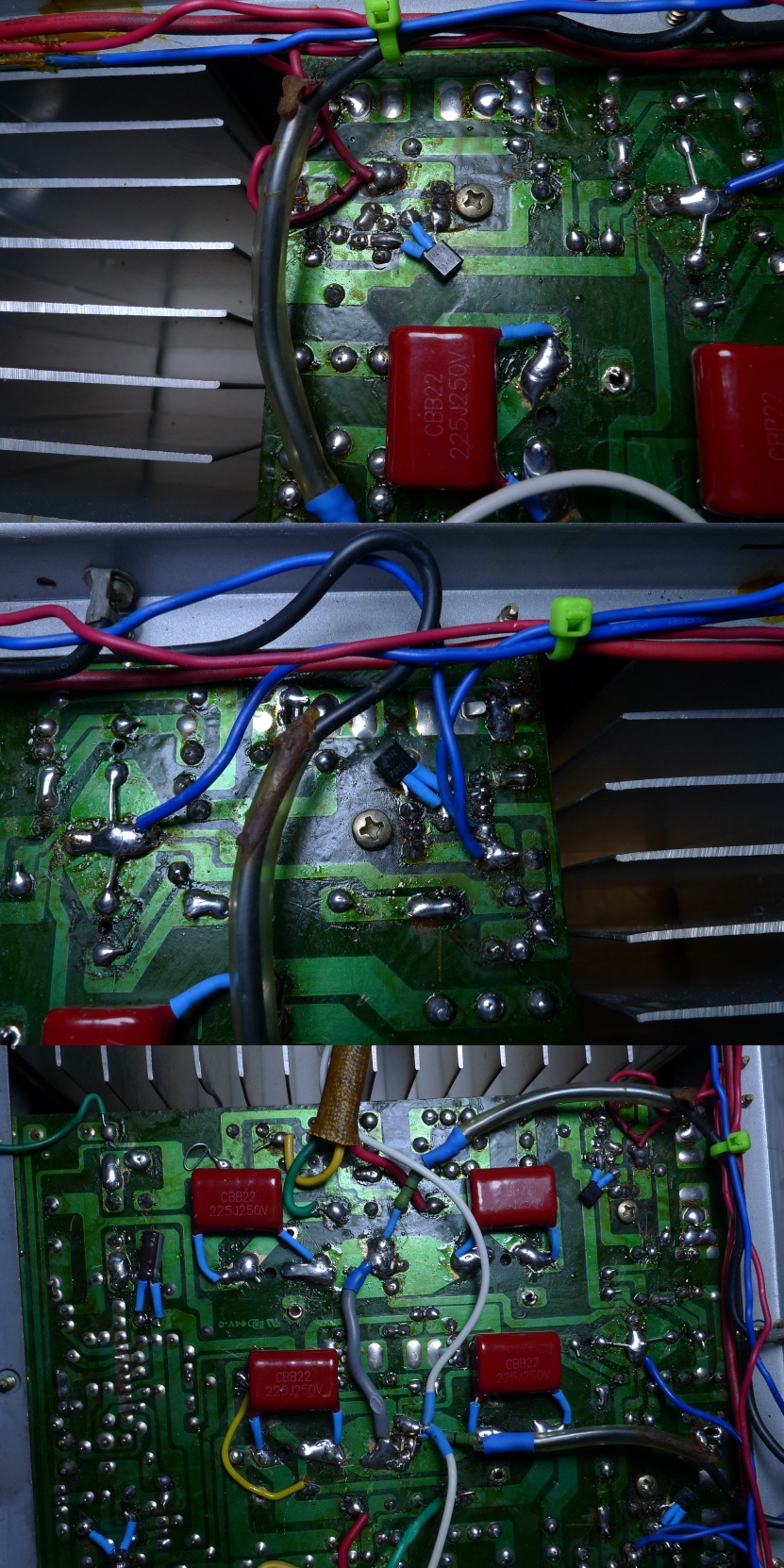

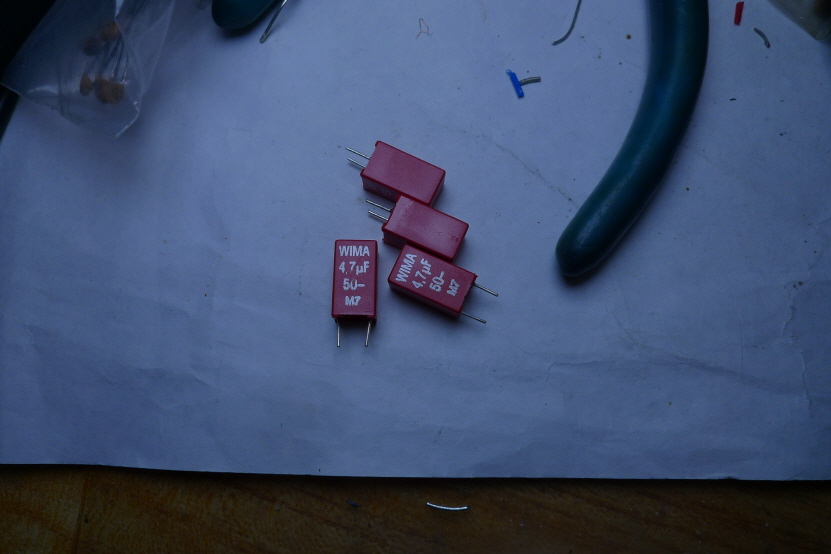

입력 커플링은 채널당 비마 4.7UF 2개를 병렬로 썼습니다.

4개에 2만원 입니다.









파워 케페시터 출고시 10,000UF를 15,000UF로 증량 교환.

고주파 임피던스 보상용 대용량 필름 추가.

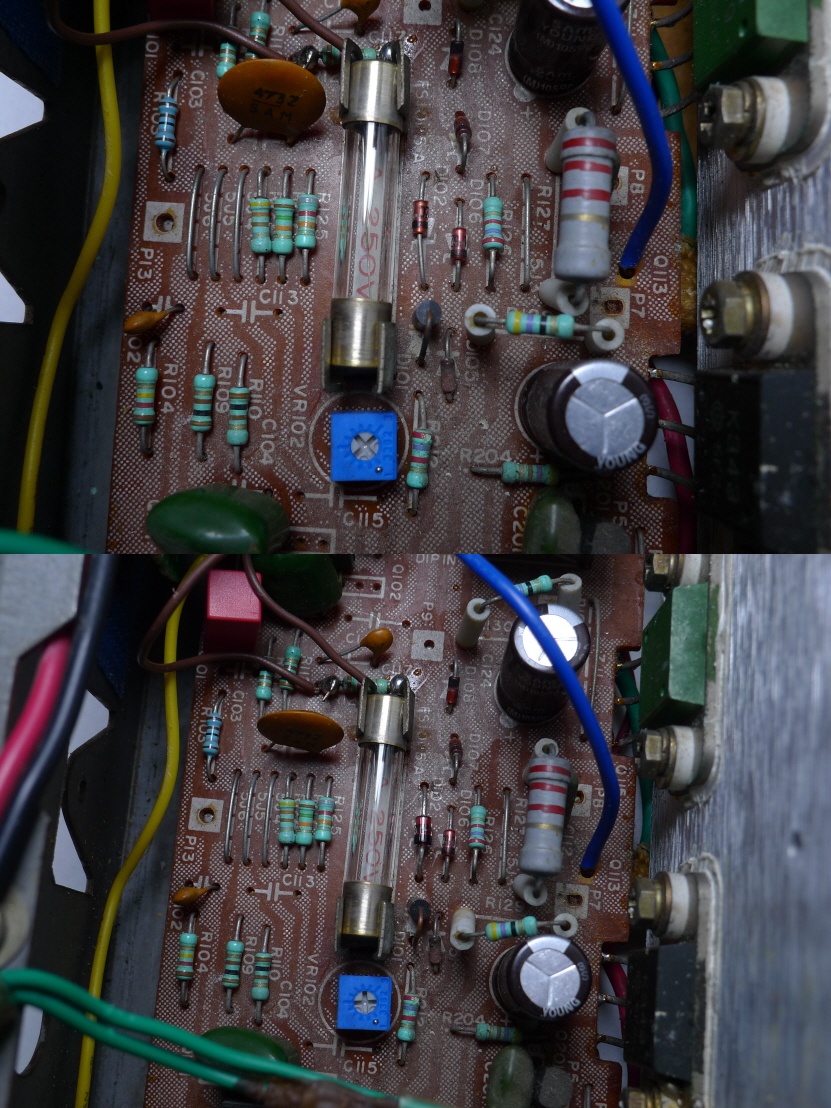

바이어스 조정을 하려보니 조정 어저스터를 다 줄여도 바이어스가 한쪽 채널이 제너 다이오드 오차로

최저 조정 확보가 안됩니다.개선 해놓았습니다.

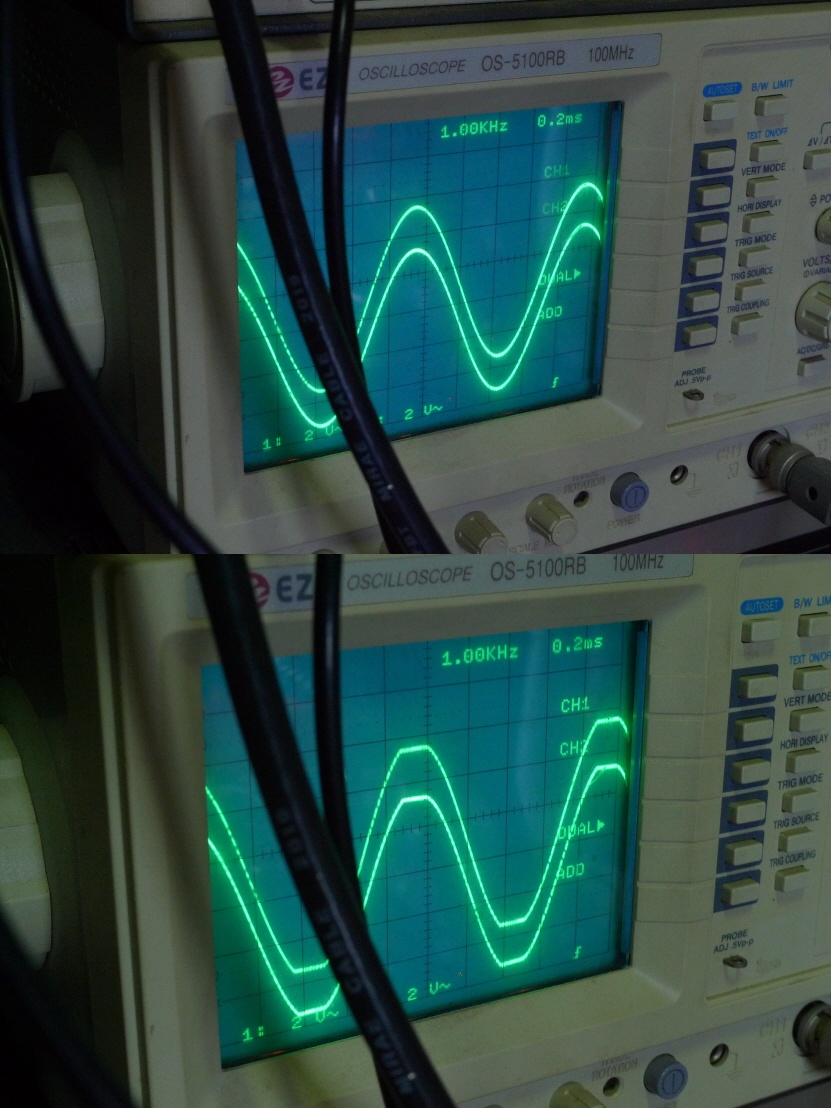

1KHZ 입력,8옴 부하,최고 출력,클립 파형 잘 나옵니다.

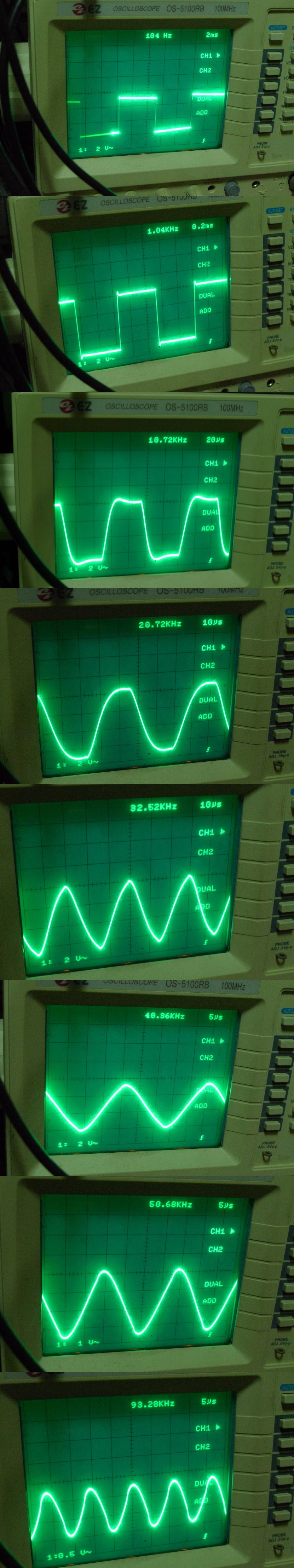

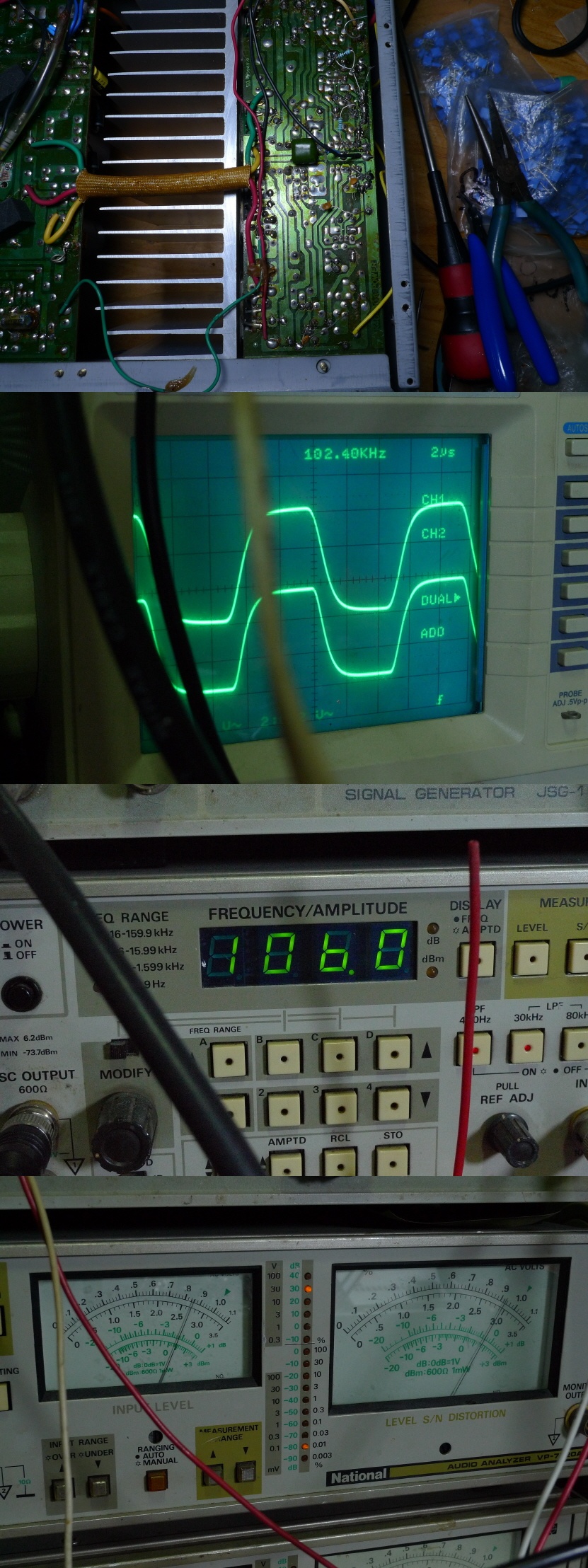

주파수 특성을 알수 있는 방형파 테스트인데 아래쪽이 앰프 입력쪽,위쪽이 출력쪽 파형으로 300KHZ 까지

잘 나옵니다.400KHZ대에서는 출력이 떨어지는데 500KHZ 이상도 가능하지만



300KHZ 까지만 했습니다.초단 소자가 FET여서 그런지 앰프 외부 잡음에 취약한것 같은데

500KHZ이상 가면 작업대 일부 계측기 SMPS 전원 잡음이 들어옵니다.



주파수 특성은 입력 커플링 케페시터가 있어서 1HZ-300KHZ 정도 됩니다.









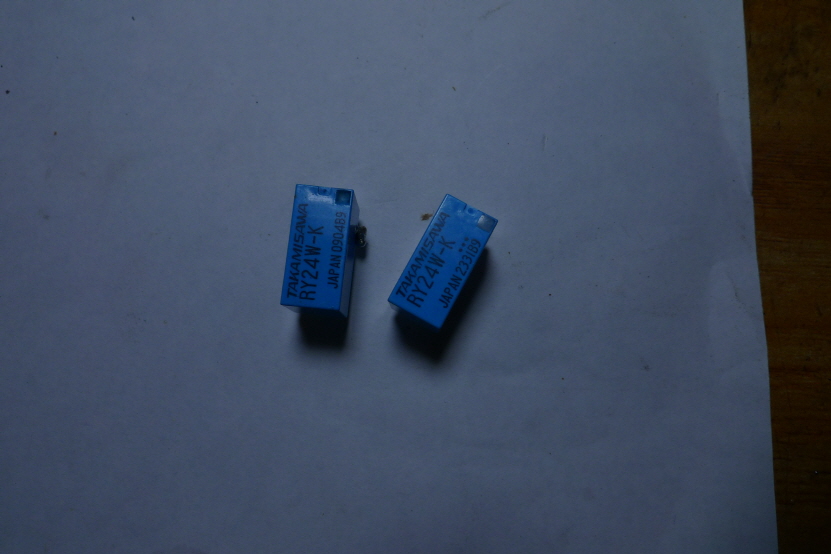

알리에서 2천원 주고 산것인데 저왜율 시그널 장비 내부 릴레이가 안좋아서 음량 조절이 어려운데

중간에 달아서 이번에 잘 씁니다.









1KHZ 왜율 0.003% 이하 저왜율 시그널 입력,8옴 부하,약 1왓트시 왜율 0.023% 이하.









양채널 동시 구동,8옴 부하,1KHZ 왜율 1% 미만에서 최고 출력 약 130왓트 정도 나옵니다.











약 50왓트 왜율 0.01% 전후.

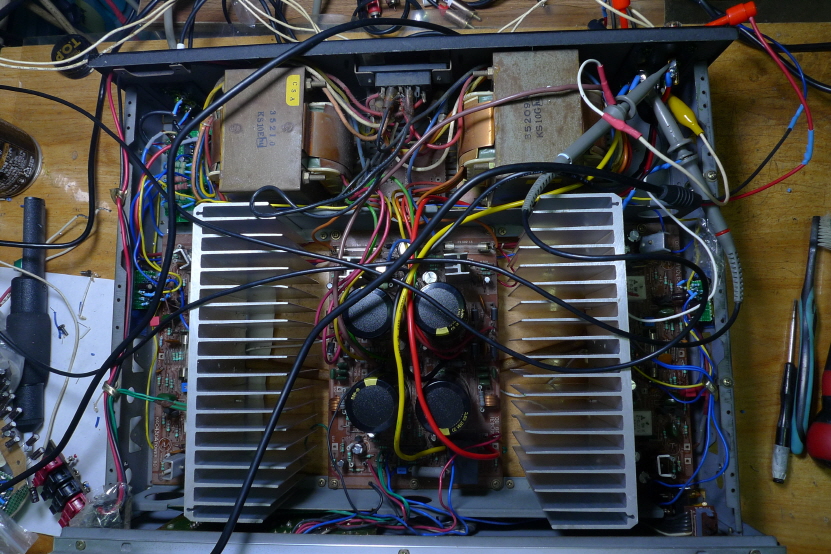

LED 몇개가 밝기가 떨어져 중고 기판에서 떼서 5개 갈았는데 1개는 LED 문제가 아니라

LED IC 문제인것 같습니다.



8옴 부하,RMS 미터 연결해서 10왓트 기준으로 맞추어 놓았습니다.

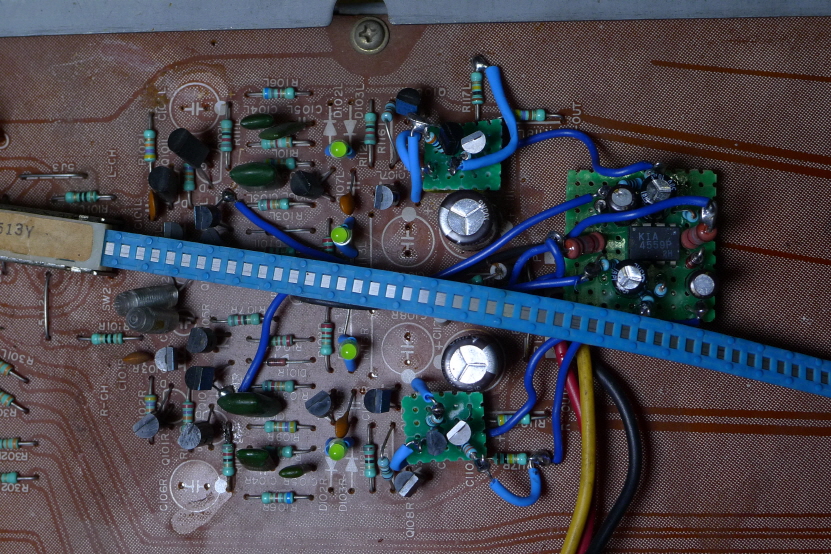

초단 전압용 정전압 회로는 달링턴 식으로 바꾸어서 전원 임피던스를 내리고 리플을 줄였습니다.









프리 PD2100 입니다.이 기기도 같은 작업자가 리캡한 것 같습니다.









밸런스 컨트롤이 세척해도 안되는데 제가 가지고 있던 AD2220 기판에서 적출해서 교환했습니다.









적출한 김에 FET도 떼냈습니다.FET는 부품이 없습니다.









모두 다시 리캡.

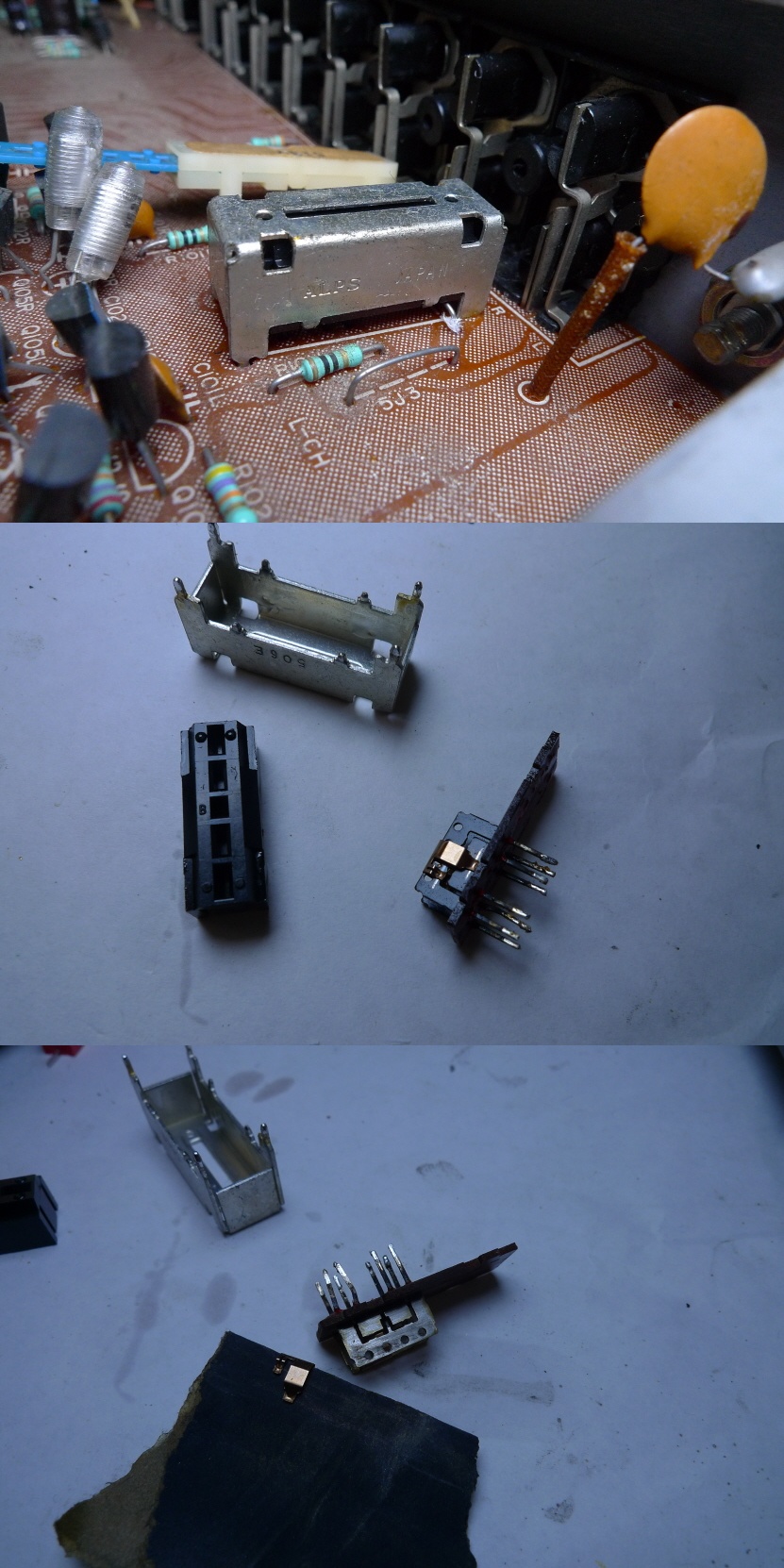

포노 셀렉터는 세척으로는 안되어서 분해 세척 했습니다.









또 살펴보니 저음 컨트롤 가변 저항도 나갔습니다.

역시 적출해서 교환.











또 살펴보니 라우드니스가 안되는데 그전에 라우드니스용 볼륨 센터탭이 제거된 것 같습니다.

센터탭을 제거하면 설계시 라우드니스 볼륨 게인 보상이 없어져 같은 볼륨에서 큰 음량이 됩니다.



라우드니스는 꺼두면 신호단과 완전 분리되어서 제거할 필요가 없습니다.

라우드니스 고음용 케페시터를 고음 특성이 좋은 스티롤로 바꿨다가 라우드니스 복구 불가가 되어서



다시 떼냈습니다.라우드니스를 복구하려면 볼륨을 갈아야 하는데 이 볼륨은 부품이 없습니다.

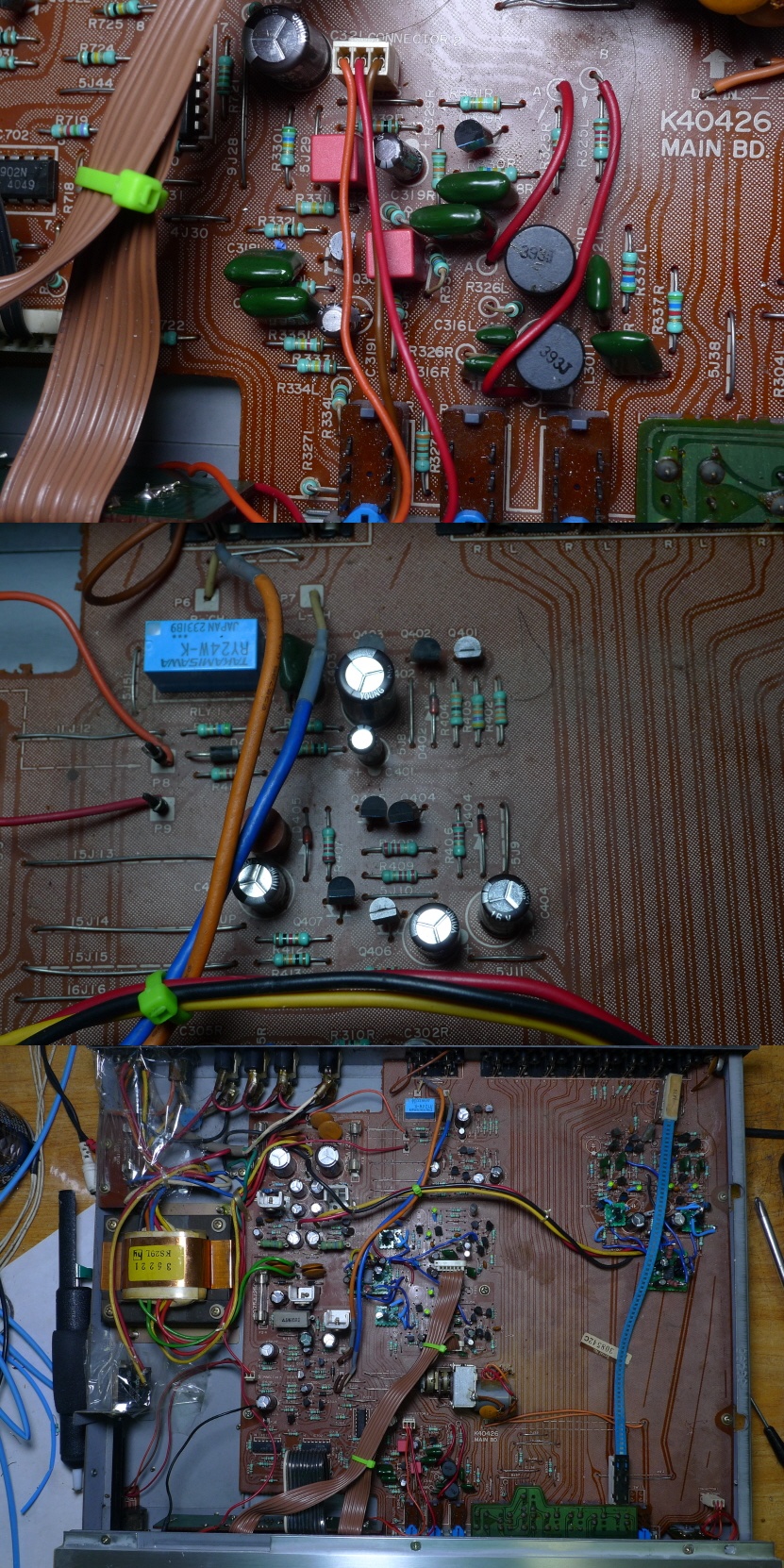

전원 레귤레이터를 달링턴 방식으로 변경,기판 아래에는 안보이지만 FET 정전류 바이어스식으로 해서

전원 리플 잔류를 0에 가깝게 했습니다.











일부 볼트 빠가인데 이쪽은 더큰 볼트를 쓸수 없어 그냥두었습니다.

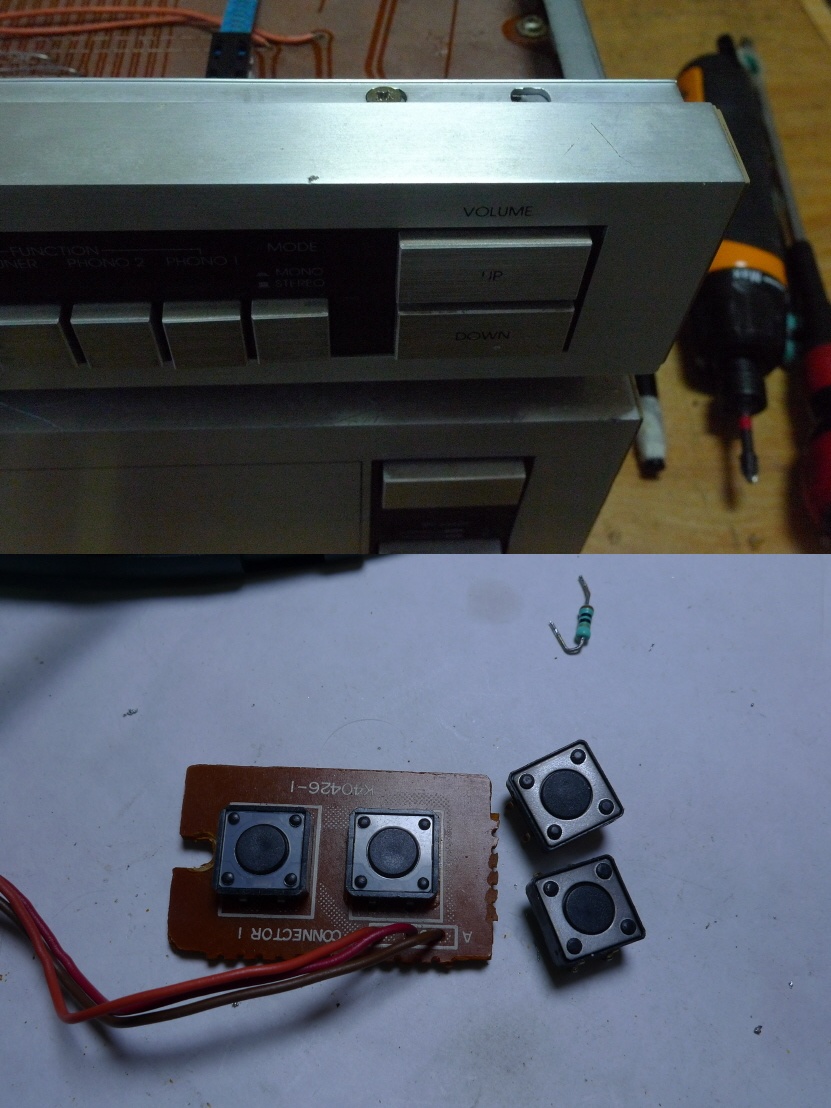

볼륨 업 쪽 스위치가 안좋아서 다시 열어서 교환.

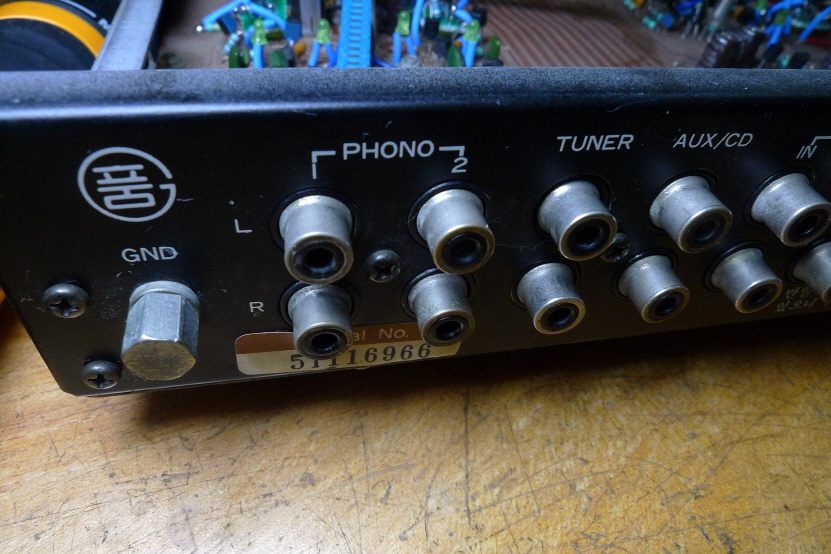

포노 단자가 부식으로 안좋습니다.단자 구조가 이것만 교환이 안되어서 세척해봤습니다만 안좋습니다.

포노 사용시 단자 연결을 잘 확인하세요.

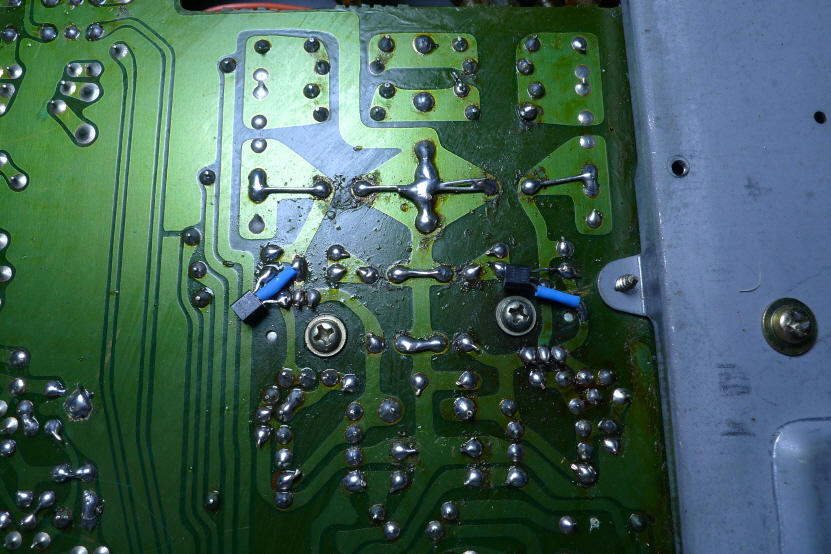

2100 2단 앰프 부하는 간단히 저항식 부트스트랩 식인데 정전류 부하로 바꾸었습니다.

나이득이 커지고 선형성이 좋아지고 왜율 향상이 됩니다.









프리,포노 같은 사양으로 모디했는데 2단 VAS 부하를 정전류 부하로,2단 작동점,교류 이득을 얻기 위한

저항,케페시터식은 삭제,LED로 교환해서 작동점도 얻고 위상 변화없이 교류 이득을 얻는 식으로 모디,



종단 바이어스를 늘리고 출력 TR 저항을 올려서 종단 입력 임피던스를 올려 VAS 나이득은 더 크게 했습니다.

그러나 NFB 증가로 출력 임피던스는 더 낮아집니다.



출력단 옵셋 조정을 자동으로 해주는 DC 서보 추가로 출력 커플링 케페시터를 없앴습니다.

톤 컨트롤용 케페시터를 제외하고 프리,포노 모두 주 신호단 케페시터는 제거했습니다.









커플링 케페시터는 DC 서보로 제거했지만 2100은 울트라 베이스 이큐 셀렉터 팝음 방지용 케페시터가

최종단에 들어가서 혹시 그전단에 직류가 튀어도 안전합니다.









장시간 테스트 완료.음질이 상당히 좋습니다.

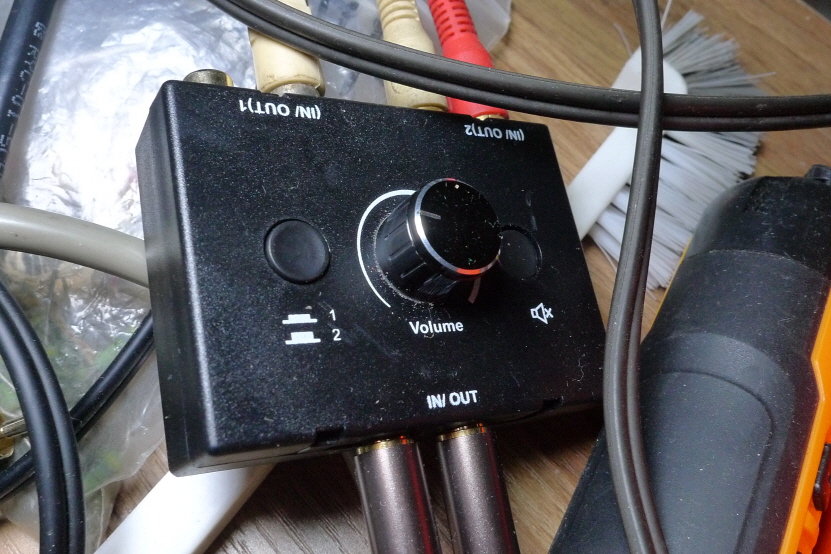

제 경우 스피커 셀렉터가 있어서 작업후 다른 앰프 2대와 스위치로 음질 테스트가 가능한데



중저음이 상당히 부드럽고 초저역까지 풍부합니다.

고음은 쉽게 내기 쉬워도 중저역의 품질은 회로 사양이 안좋으면 상당히 어렵습니다.



프로 165 스피커도 가지고 계신데 대형 스피커 구동에 좋을겁니다.

앞서 작업해드린 프리 파워와 음역대 관련 소자 값은 같아서 음색은 비슷하겠지만



음질 내역은 완전히 다른 프리 파워 입니다.

잘 사용하시고 혹 문제있으면 들려주세요.



비용은 감사히 선입금 40만원을 보내주셔서 지난달 월세를 잘 막았습니다.

감사합니다.
