인켈 파워 앰프 MD2200 (2011년 4월 8일 오버홀,모디)

사용자님께서 스피커 단자 & 입력 단자를 손수 작업하셔서 입고주셨습니다.

배선재만 별도 동봉주셨는데 스피커 선재는 까만 단선을 사용했습니다.

그외 입력 실드 선은 적당히 짧게 연결했습니다.



사진은 작업 전후입니다.

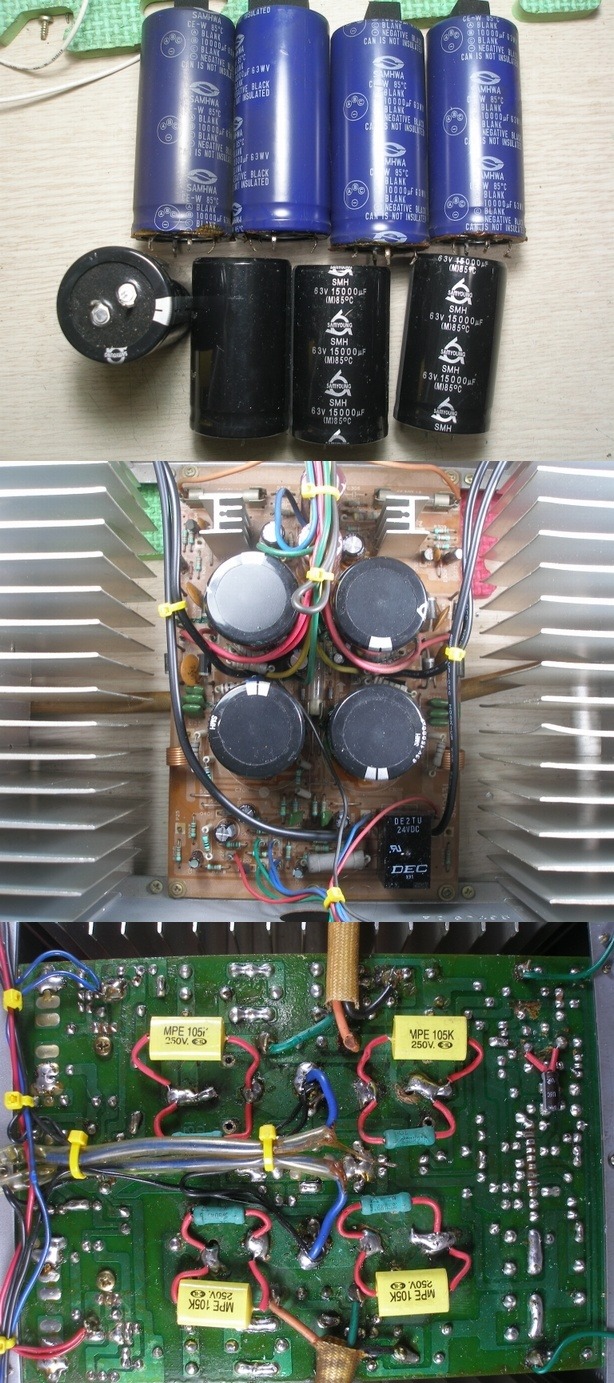

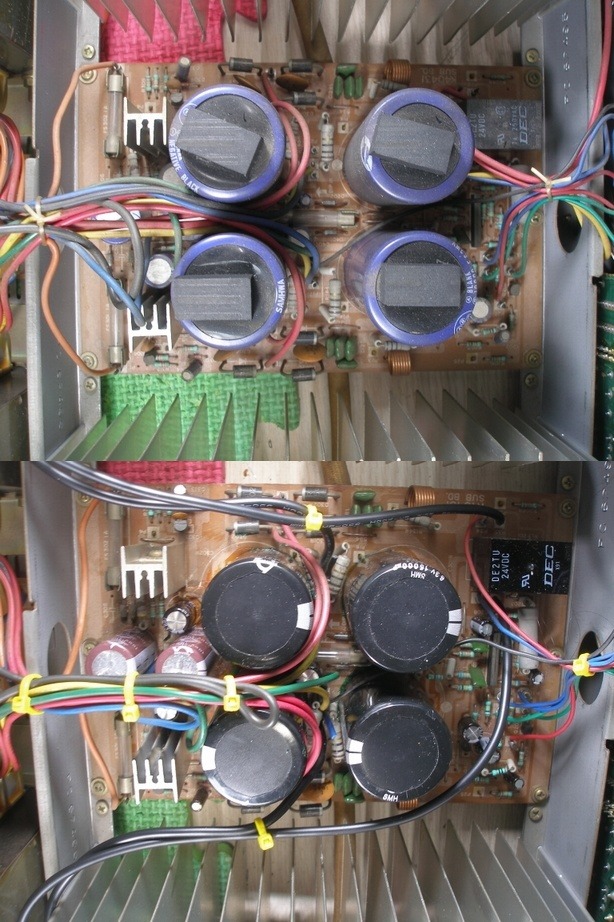

전원 기판 작업 전후.전해 컨덴서는 모두 교환했는데 일부 고압은 삼영 105도급을(갈색) 사용하고

그외 삼화 105도급 & 오디오용 전해 사용.









기존 10,000uf 용량을 15,000uf로 증량했습니다.

고주파 임피던스 보상용 필름 추가.기판 모두 재납땜.

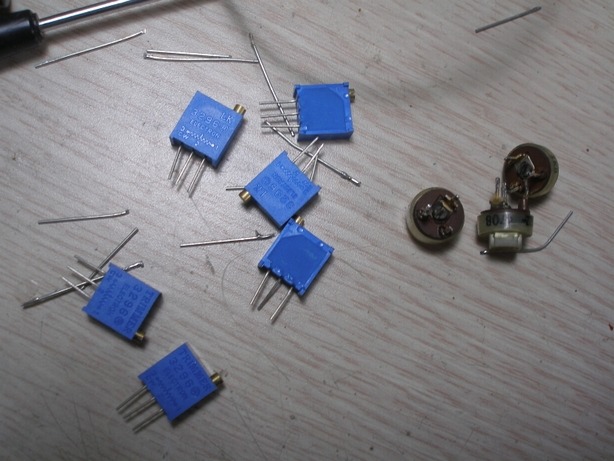

반고정 저항 6개 교환.









커플링 컨덴서는 오디오용 전해로 무극성을 만들어 교환했습니다.

구형 2200은 무극성 전해식입니다만 신형은 극성 전해로 저가화 되었습니다.

2200은 입력단 전위가 0볼트라서 프리 앰프에 따라서 전위차가 없을수 있기 때문에

무극성 전해를 사용해야 호환성이 있게 됩니다.



입력단이 fet 차동 앰프라서 입력 커플링을 생략할수 있습니다만

안전을 위해 달아두었습니다.

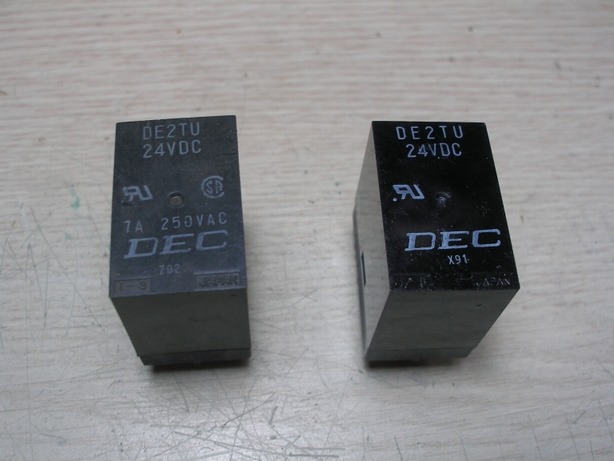

스피커 릴레이 교환.

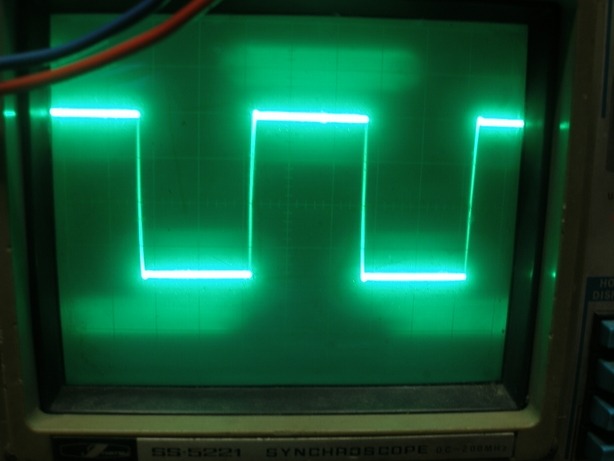

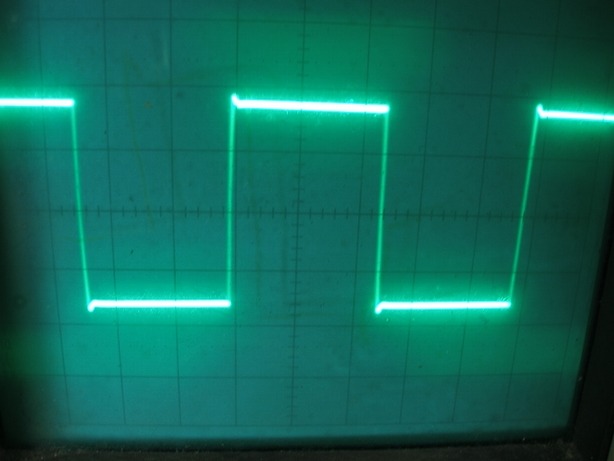

작업 전 1khz 방형파 출력 사진.









10khz 파형인데 뭉개진 파형이 나옵니다.









1차 수정후 위로부터 1khz,10khz,100hz 파형인데 많이 개선됐습니다.

md2200은 초단에 진공관 사운드 모디용? 정궤환식 로우 페스 필터가 달려있는데

로우 페스 필터는 제거하지 않고 일부 주파수 특성만 개선했습니다.



100hz 파형이 기운 것은 입력 커플링 컨덴서가 달린 앰프들은 초저역이 컷트되어 그럽니다.











최종 버젼 파형으로 더욱 개선되었습니다.
청감상 알수없어도 원음,조용한 음질로 바뀌게 됩니다.

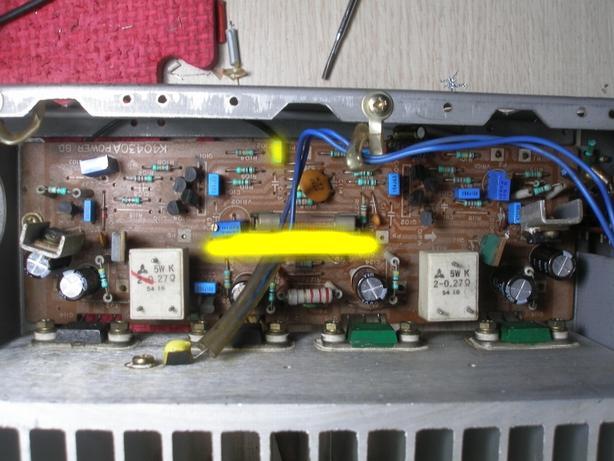

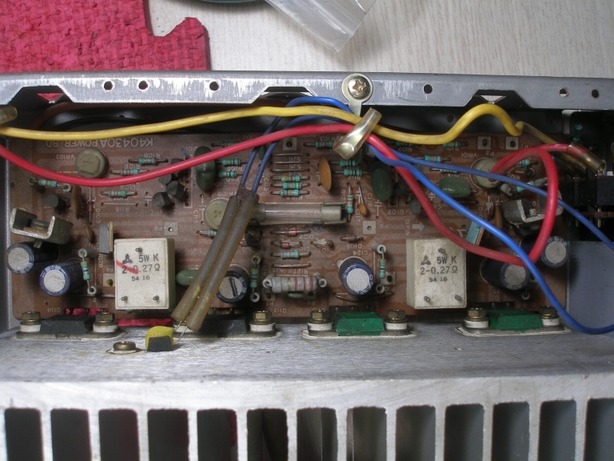

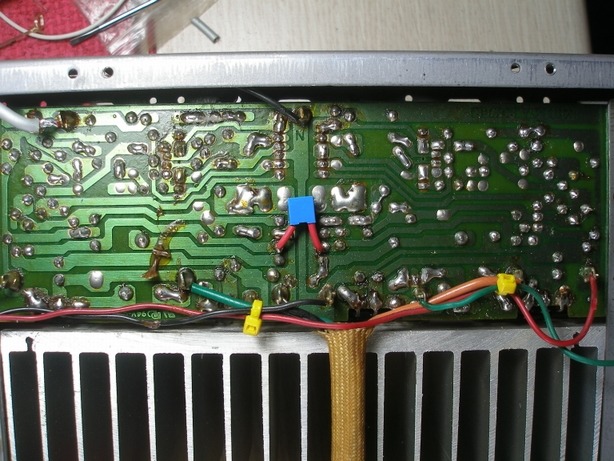

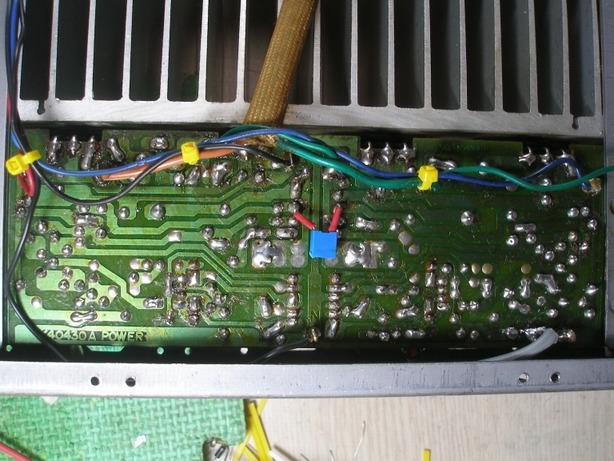

좌우 채널 작업 전후.

전해 컨덴서류 모두 교환,그외 필름으로 교환,

기판 모두 재납땜.

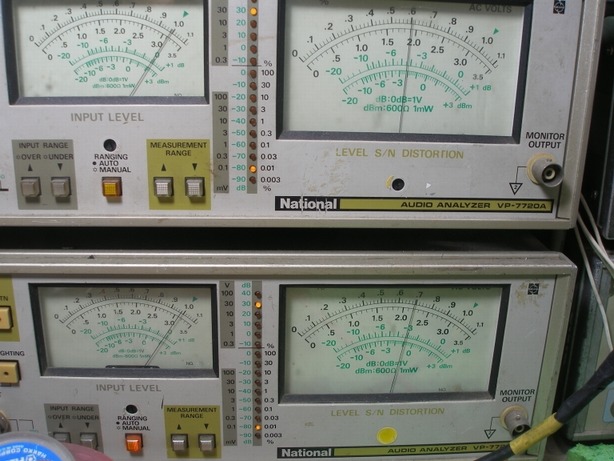

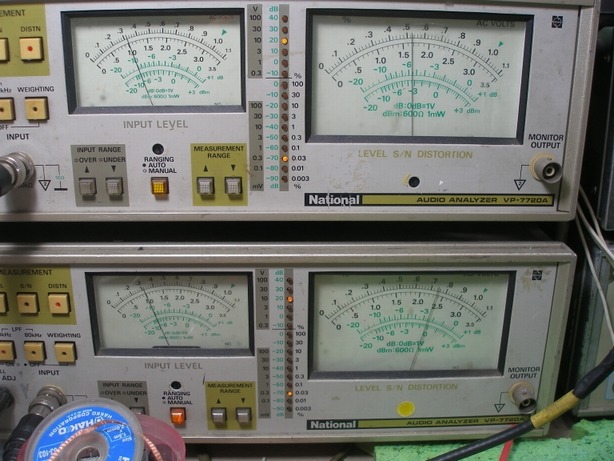

1khz 0.002% 저왜율 시그널 입력 & 부하 8옴 & 1watt시 작동입니다.

디스토션 0.017%-0.023% 전후입니다.









최고 출력 근처 디스토션 0.006-0.007& 전후가 나오는데

계측기를 잘못 읽었나 할만큼 상당히 좋네요.

최고 실효 출력 양채널 동시 구동,8옴시에 120watt 전후 나옵니다.

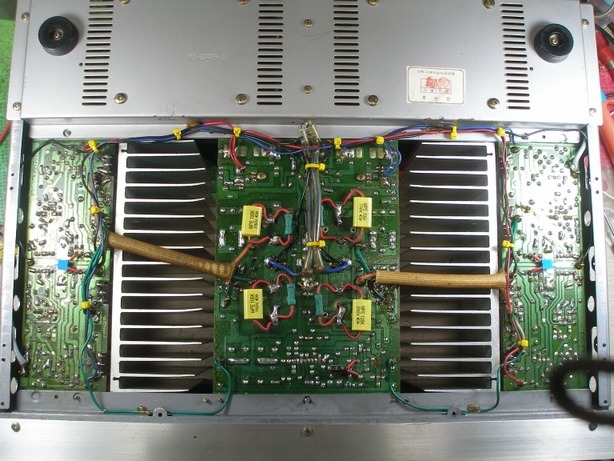

작업 완료.

작업을 할수록 데이터가 좋아지는 것을 볼수있었습니다.



작업비는 그전 2200 작업보다 일도 많고 내용도 많아서 15만원 입니다.

편하신 시간에 들려주세요.좋은 하루되세요.
