스트라우트 튜너 7090 (2016년 3 22일 일반)

예전에 오버홀 해드린 기기인데 바리콘 노이즈,주파수 밀림등으로

재입고 주셨습니다.사용 부품,작업 옵션이 3-4년전 버젼입니다.









바리콘 세척.

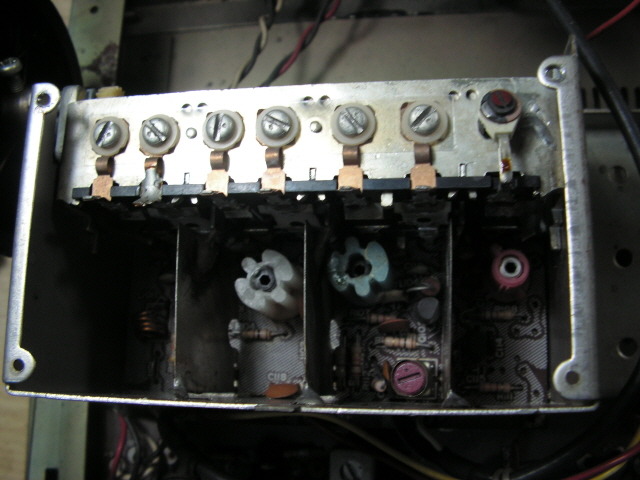

건조 후에 프론트 엔드 모두 재조정 했습니다.

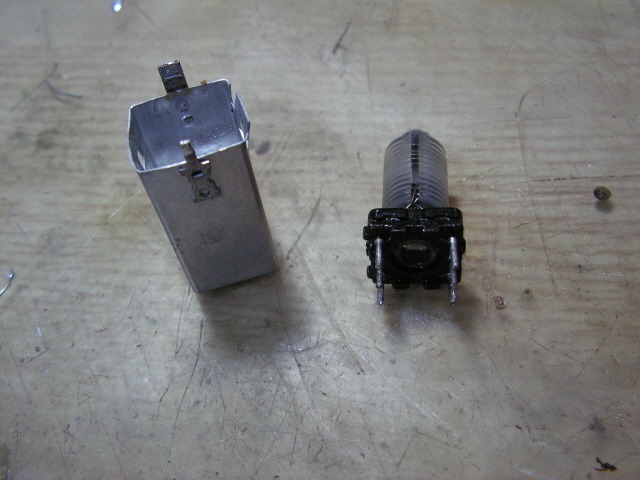

검파 코일 분해 수리.

2가지 온도 보상형 케페시터를 기판 상하로 달아서

기기 내부 온도 변화에 의한 코일 드리프트를 최소화 했습니다.

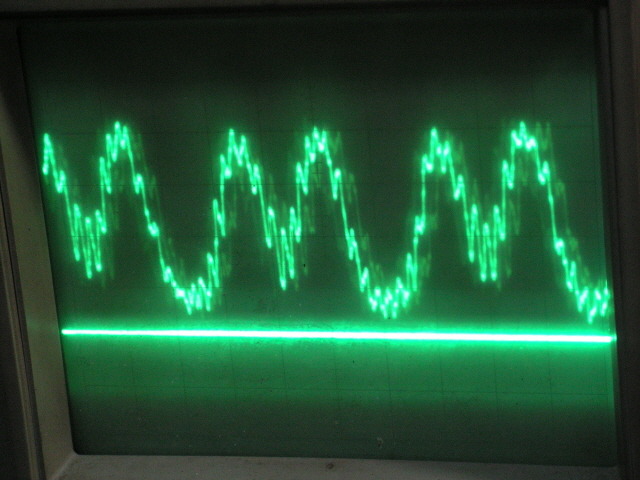

멀티페스 스코프 파형 & if 리미터 포화 이하 신호 입력으로 진폭 상하 조정으로

검파 코일 튜닝 센터 정밀 최적화.









작업 후 좌우 출력 전압 레벨이 좀 차이가 있어서

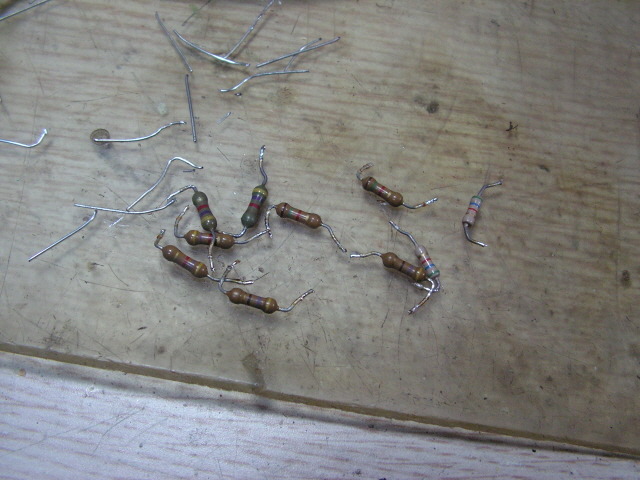

이 관련 저항들을 측정해보니 오차가 좀 큰편입니다.

오차 1% 메탈 필름 저항으로 모두 교환해봤는데

역시나 좌우 밸런스가 정확히 맞습니다.









정확한 튜닝 미터 동조 지점.

미터마다 0점 오차가 있어서 아나로그 튜너들은 사진을 올려드리고 있습니다.

늘 이 지점에 튜닝하세요.



그외 왜율,스테레오 분리도까지 모두 재세팅 해놓았습니다.
