스트라우트 튜너 1109 (2014년 12월 10일 일반)

시그널 미터,재세팅,안테나 단자 변경등으로 입고주셨습니다.

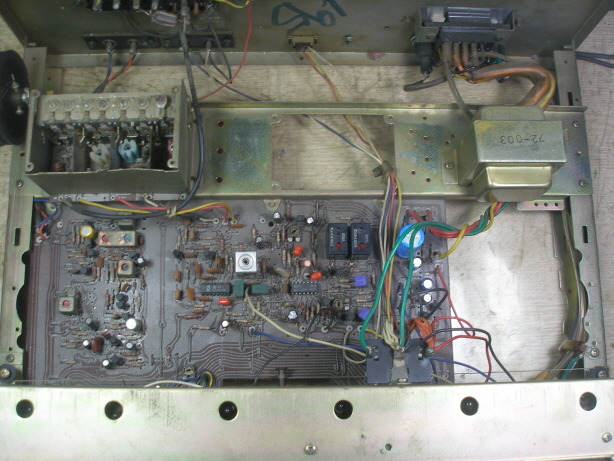

그전에 일부 케페시터들이 필름등으로 교환되어 있습니다.

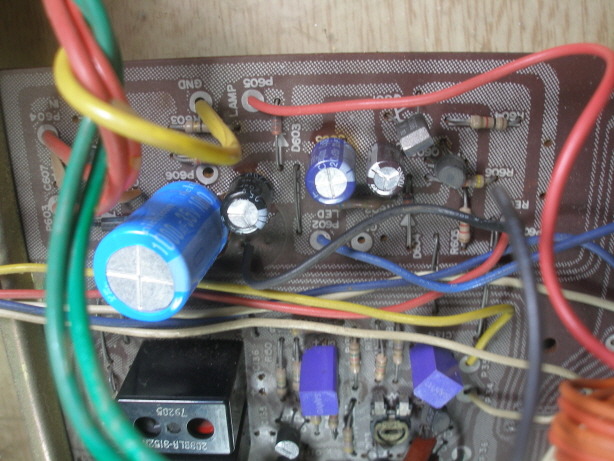

1차 정류에 니치콘 전해 케페시터가 들어가 있네요.











빨간 마일러 케페시터가 if 출력 커플링인데 출고시 0.47uf로 튜너 if 커플링으로는

드물게 용량을 작게 씁니다.여기에 필름으로 쓰면 필름은 용량이 작을수록 중저역 임피던스가



급격히 커서 저역이 좋지 않을수 있습니다.제 생각에는 10uf 이상 용량의 고성능 전해를 쓰는 것이

가장 좋다고 봅니다.

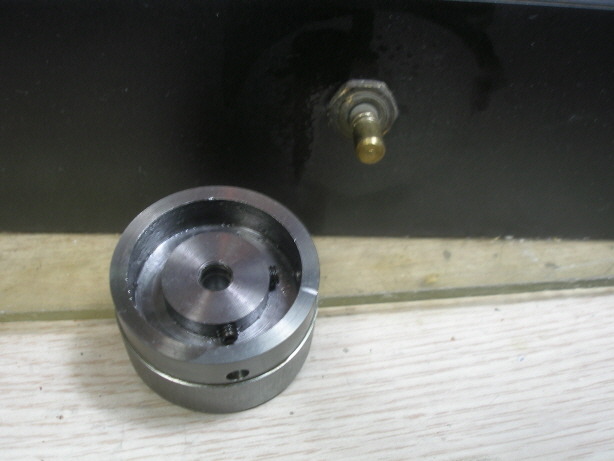

튜닝 노브가 안떨어져 샤프트 손상될 것 같아서 난감했습니다만 빠졌습니다.









스케일 창 청소를 말씀주셨습니다만 깨끗한 편입니다.

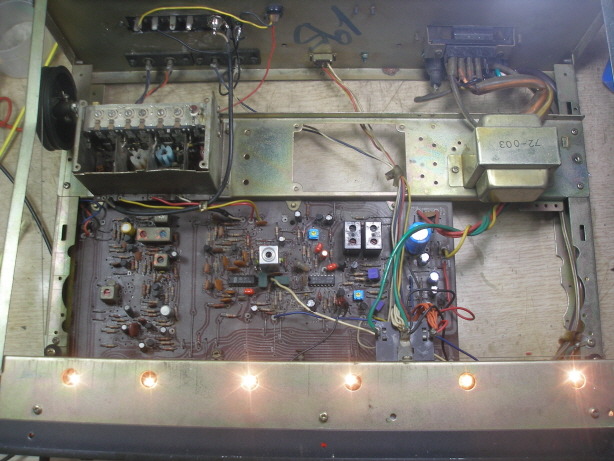

스트라우트는 안쪽이 오픈되어서 먼지가 들어가기 쉽습니다.











그전 납땜이 좋지 않네요.

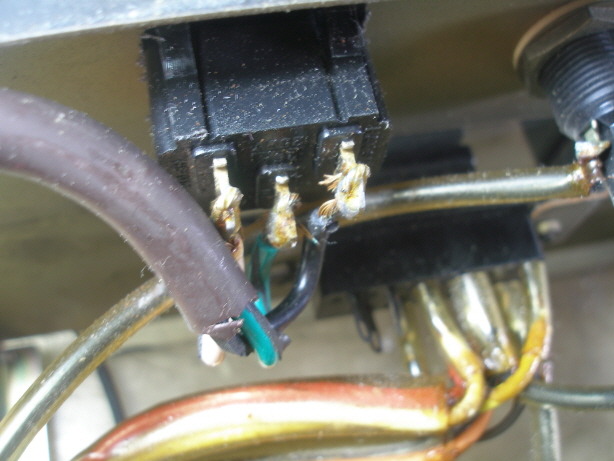

전원 코드가 커넥터식으로 바뀌어 있는데 납땜이 좋지 않습니다.

커넥터 단자가 납이 잘 붙지 않네요.다시 떔해놓았습니다.









시그널 미터,모듈레이션 미터 쪽 불량을 말씀주셨는데 혹 우측 튜닝 미터를 말씀하신 것이 아니신지요.

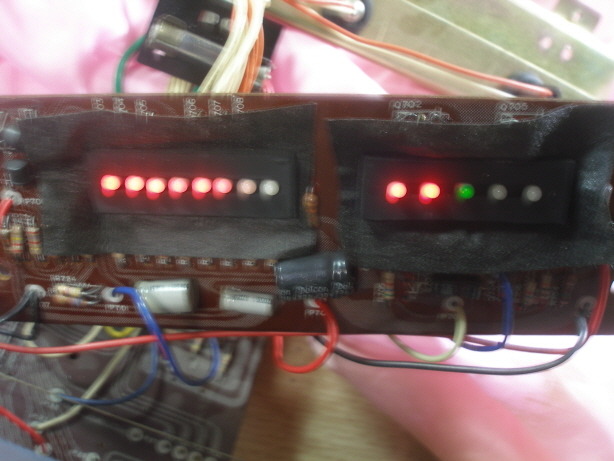

튜닝 미터 쪽이 검파 전압 쪽은 정상인데도 기판 쪽 불량으로 좌측 2개 램프가 상시 들어오고 우측 램프들은 켜지지 않습니다.

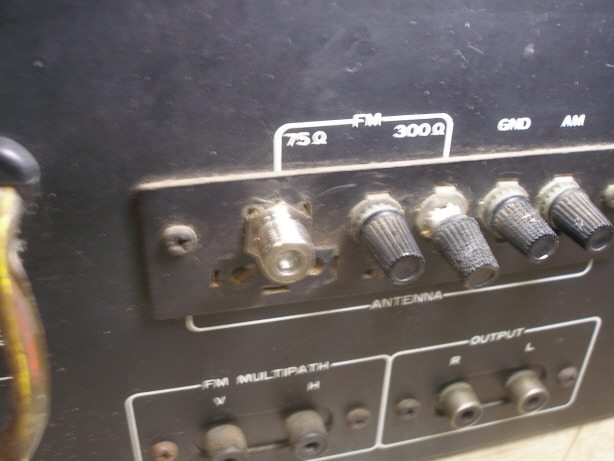

안테나 단자 커플링식으로 변경했습니다.300옴 쪽은 제거했습니다.









검파 코일 분해 수리.2가지 타입 온도 보상용 케페시터를 기판 상하로 달아

기기 내부 온도 변화에 의한 코일 드리프트를 최소화 했습니다

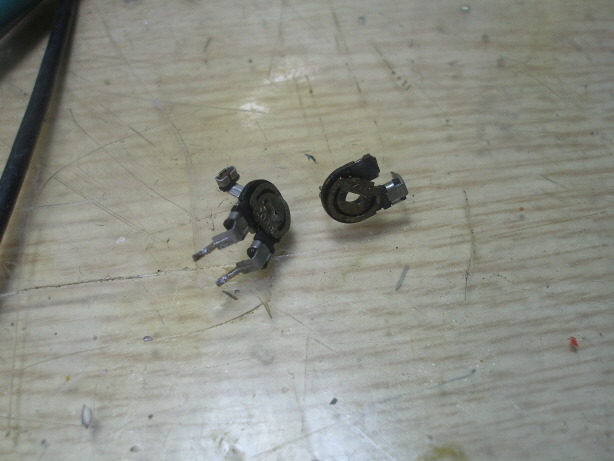

반고정 저항 2개 교환.

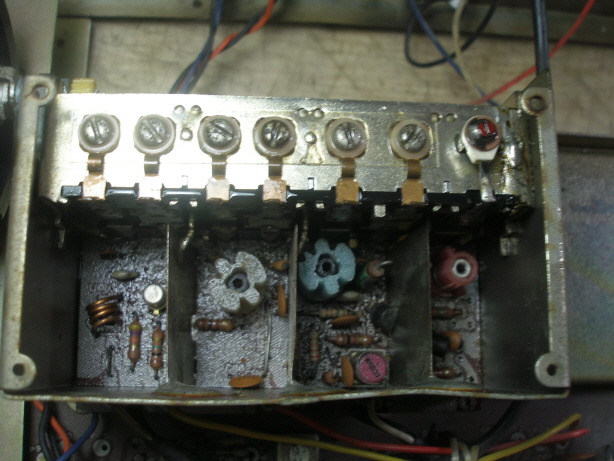

바리콘이 쩔어서 이쪽 세척,건조,세팅만 2시간을 넘게 했습니다.

아세톤으로 반복 시도한 끝에 결국 성공했습니다.



그외 휘발유,글리즈등을 사용했습니다

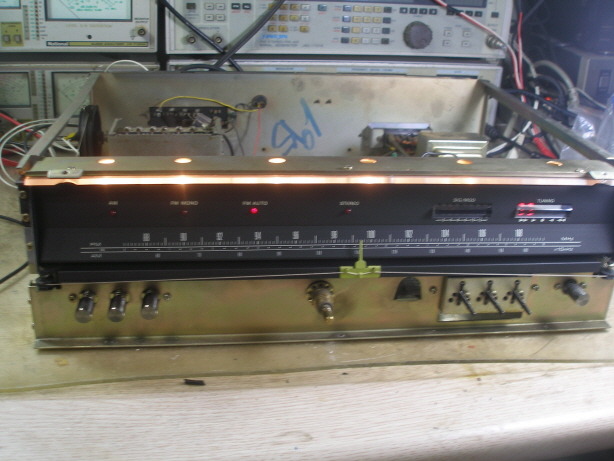

정확한 튜닝 led 동조 지점.

약간 우측 램프가 밝은 지점입니다.시그널과 상관없이 늘 이 지점에 튜닝하세요.

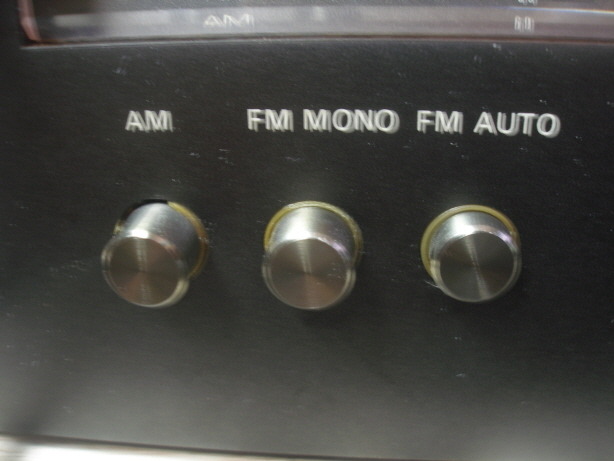

이 시리즈의 흔한 현상으로 am등 일부 스윗치 리턴이 잘 안됩니다.

패널 유격이 없어서 잘 조립해야 합니다.











볼트를 조이다가 기기 커버에 큰 기스를 내고 말았습니다.양해 구합니다.









*그외 작업 내역

-88-108mhz 간 낮고 높은 주파수간 표기 편차 최소화.

그러나 대부분 그렇듯 바리콘 오차로 일부 구간은 표기 오차가 조금 있습니다.

-하이 밴드 108mhz & 로우 밴드 88mhz & 센터 밴드 98.5mhz 설정 & rf 게인 동일.

-쿼드레처 검파 코일 위상 쉬프트 코일 & 모노 t.h.d 코일,

튜닝 센터,스테레오 왜율 믹서 코일 정밀 최적화.

-스테레오 왜율 1khz 좌우 0.34% 이하까지 얻음.

-스테레오 분리도 1khz 48db 이상 얻음.나쁜 쪽 채널에 주고 받음.

-그외 컨트롤류 3가지 용제로 모두 세척.



작업후 성능,음질이 크게 좋아졌습니다.



잘 사용하시고 혹 문제있으면 말씀주세요.

좋은 하루되세요.
