너무 오래 기다리시게 해드려 죄송합니다^^
연기가 나면서 작동불량,레스터레이션으로 입고주셨습니다.
고장 원인은 파워 앰프 케페시터 한쪽 채널 불량입니다.
이 앰프는 켄우드 특주품으로 케이스 포장된 케페시터를 사용하는데
2개 1개 팩이 2개 들어갑니다.
그전에 전압 증폭단 일부 케페시터,입력 릴레이.반고정 저항이 교환되어 있습니다.
교환한 케페시터가 루비콘인데 특성이 좋지 않습니다.
제가 사용하는 삼영 nxb에 비해서 수배이상 특성이 떨어집니다.
아래에 측정 수치를 올려드리겠습니다.
니치콘이나 엘라등 요즘 일제 케페시터들은
모두 중국 oem인데 자사 회사,설계가 아니라
기존 중국 메이커 oem입니다.

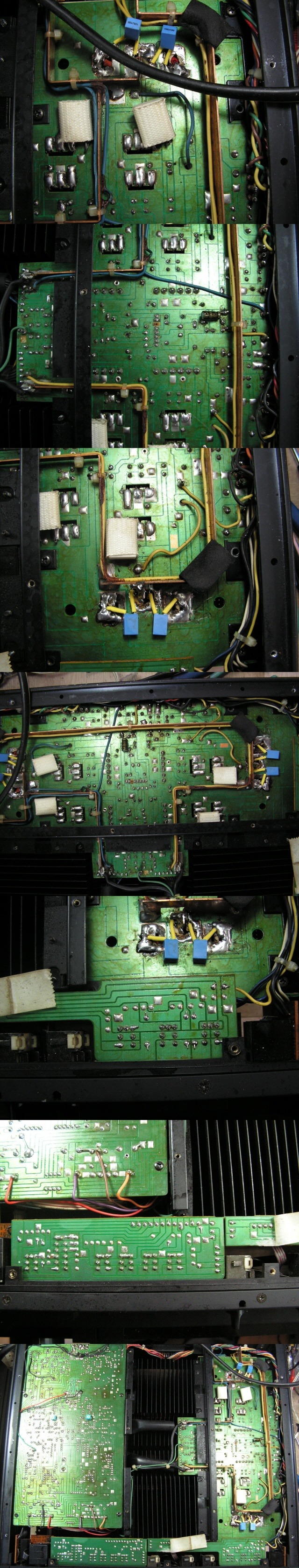

이 기기는 전원 트렌스 쪽이 분리되어 있습니다.
고급 설계로 전원이 좌우 분리형인데 누설 자속 악영향외에
따로 분리하지 않으면 이처럼 고성능 회로를 한 케이스에 만드려면
기판,기기 내부가 너무 복잡해지고 기판 설계 제약으로 성능이 떨어집니다.
파워 앰프 전류 증폭단 케페시터가 특주품이여서 기판을 설치해 장착해야 합니다.
10,000uf 케페시터를 2개 병렬 1조로 만들어 달았습니다.
이 규격 큰 용량은 단자가 스크류식이여서 장착도 안되지만
큰 용량 1개를 쓰는 것보다 이처럼 쓰면
전원 임피던스는 용량 대비 4배로 낮아져 고성능이 됩니다.
아나로그 기기들은 신호에 전원을 직접 이용하기 때문에
전원의 품질이 가장 중요합니다.
주기판 쪽에 고역 임피던스 보상용 필름 케페시터 달아두었습니다.
기판을 스페이서 2개로 장착했습니다.
배선은 매우 굵은 선을 사용했습니다.
드라이버 기판으로 드라이버가 2단 입니다.
장단점이 있는데 전류단의 높은 입력 임피던스,전압단의 높은 나이득을
얻을수 있는 반면 tr 내부 용량에 의한 위상차,nfb 증가로 발진이 날수 있습니다.
전해 케페시터 교환.
불량율이 높은 c945는 고성능 저잡음 tr로 전류 증폭율을 기존과 같은 것으로
교환했습니다.
릴레이 회로 전해 케페시터 모두 교환.
세계 최고 성능 수준인 삼영 nxb & 오디오용 전해 사용.
드라이버 기판 모두 재납땜 & 세척.
기존에 해드폰 릴레이는 교환되어 있는데 안에 교환되지 않은
릴레이 교환했습니다.
릴레이 세척.단자 구조가 구할수 없는 구조인데 빼다가 단자가 부러져
이어 달았습니다.
입력 셀렉터,전압 증폭단 기판 밑에 정전압 전원 회로,포노 앰프 회로 기판이 있습니다.
기존에 이쪽은 작업 흔적이 없습니다.
포노 전성 시절의 고급기여서 포노 앰프가 매우 고성능 입니다.
mc & mm 포노 앰프,정전압 회로 전해 케페시터 모두 교환.
입출력 커플링 6개는 비마 필름을 사용했습니다.
정전압 회로 1차 정류 케페시터는 용량을 2배 늘려 장착했습니다.
mc & mm 릴레이 교환.
이쪽 기판 모두 재납땜 & 세척.
옵셋 조정용 반고정 저항은 2중 기판이여서 조정이 안되어서 기판 밑쪽에 달았습니다.
이쪽 기판에서 교환한 케페시터들.
그 시절 켄우드 특주품인데 측정해보니 오래되어서 용량도 떨어지지만
중요한 교류 등가 저항 특성이 매우 좋지 않습니다.
파워 앰프 전압 증폭단,입력 셀렉터 기판 전해 케페시터 모두 교환.
기판이 이중 기판식이여서 상하 양쪽 모두 재납땜 해주어야 합니다.
특히 상부는 납땜 불량이 많습니다.
이쪽 기판 모두 재납땜 & 세척.
기존에 교환된 전해 케페시터들 모두 탈거했습니다.
떼낸 루비콘 전해를 측정해봤습니다.
100uf-25v & 50v 2종을 삼영 nxb와 비교해봤습니다.
제 경우 측정 주파수를 오디오용으로 중요한 1khz를 사용합니다.
루비콘 경우 용량도 떨어지지만 가장 중요한 esr 특성이 nxb에 비해
5-10배 가까이 높습니다.국산 가장 저급 케페시터에 가깝습니다.
100uf 대용량 경우 esr 값이 작아서 테스터 리드를 사용치 않고
테스터 소켓에 연결하면 nxb 경우 0.07옴이 나옵니다.
테스터 리드 저항 값이 0.2옴 정도인데 루비콘 전해 1.2옴-0.8옴대가 나와서
esr 값은 0.6-1옴 정도가 됩니다.
리드가 짧아 테스터 소켓에 연결할수 없어서
테스터 리드로 측정했습니다.
삼여우 nxb는 다른 고급 외산 케페시터와 테스트에서
한번도 진적이 없습니다.
이 케페시터를 능가할 케페시터가 있을지,회의적이고
전해 케페시터로는 더 이상 의미가 없습니다.
파워 tr & 주기판 모두 재납땜 & 세척.
파워 앰프 바이어스 테스트 포인트가 없어서
테스트 포인트를 달아두었습니다.
바이어스는 음질을 고려해 메이커 지정 값 보다 조금 많이 주었는데
이 앰프는 방열판이 동파이프 식에 방열핀 표면적이 넓어 바이어스를 많이 줄수 있습니다.
테입 렉 아웃 셀렉터 케이블이 그만 끊어졌습니다.
테입 데크를 연결할때 필요한 셀렉터이지만 살려두는 것이 좋아서
한참 헤매서 작동하게 해두었습니다.

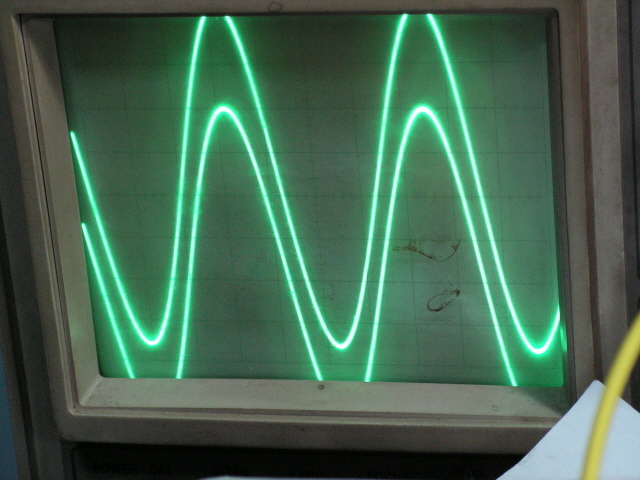

1khz 신호 입력,8옴 부하,최고 출력 & 클립 파형 잘 나옵니다.
단자는 레터링이 지워질것 같아서 솔질은 안하고
닦기만 했는데 단자 고정 볼트 탭들이 망가져 좀 헐렁거립니다.
이것은 어절수 없사오니 참고되세요.
그외 모든 컨트롤류 3가지 용제로 세척 했습니다.
소장 가치가 있는 앰프이오니 잘 사용하세요.
같이 가져오신 소니 앰프는 곧 보고를 올려드리겠습니다.
좋은 하루되세요^^
