인켈 튜너 T102 (2015년 1월) 오버홀

레스터레이션 작업으로 입고주셨습니다.

기기를 살펴보니 문제가 전면 텍트 스윗치들이 대부분 좋지 않은데 sae 시리즈 경우



텍트 스윗치를 교환하려면 led 리드들을 모두 때내야해서 일손이 많이 듭니다.

102 경우 텍트 스윗치 교환 작업은 별도로 5만원 책정드릴만큼 일손이 제법 듭니다.



그러나 이 기기는 모두 교환이 필요합니다.







기기가 외관은 깨끗한 편입니다만 보관이 좋지 않은지 트리머,반고정 저항류들 접점이 좋지 않습니다.

트리머류 교환은 레스터레이션 작업에서 빼고 있습니다만 이 기기는 모두 교환이 필요합니다.







102는 led들이 전면 패널에 접착되어 있어서 기판을 분해하려면 led 리드 납땜들을

모두 제거해야 해서 일손이 많이 갑니다.







텍트 스윗치 20개 모두 교환.납 제거기 뽁뽁이를 1개당 4회,총 100번 이상을 사용해야 합니다.

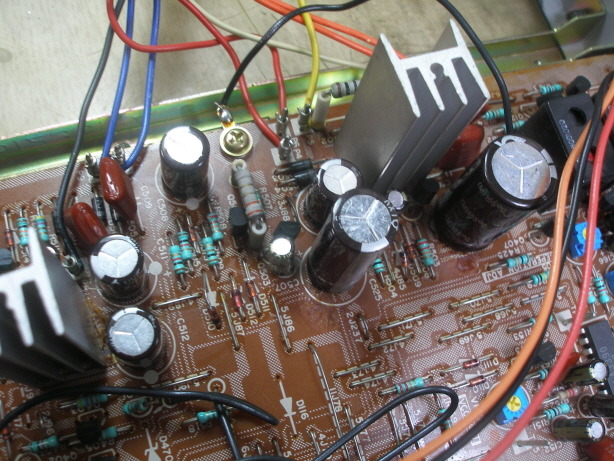

전면 기판에 냉납이 많아서 모두 재납땜 했습니다.전해 케페시터는 기판 뒤에 달았습니다.







검파 코일 분해 수리.이 코일은 그전에 신품으로 교환된듯 합니다.









검파 코일 케페시터를 2가지 온도 보상 타입을 기판 상하로 써서 온도 변화에 의한 코일 드리프트를 최소화 했습니다.







am 회로 제외하고 전해 케페시터,반고정 저항 모두 교환했습니다.

국산품중에서 가장 성능이 좋은 삼영 nxb & 오디오용 전해,일부 필름 사용.







*그외 작업 내역

-rf 프론트엔드 배리캡 다이오드 전압 87.5&108mhz 구간 초기화.

-하이 밴드 108mhz &  로우 밴드 87.5mhz & 센터 밴드 98.5mhz 설정 & rf 게인 동일.

-쿼드레처 검파 위상 쉬프트 코일 & 모노 t.h.d 코일 정밀 최적화.

-스테레오 왜율 1khz 와이드 밴드 0.18% 이하,네로우 밴드 0.16% 이하 까지 얻음.

102는 가끔 네로우 밴드가 더 좋은 경우가 있는데 세라믹 필터들의 오차로 그렇습니다.

-스테레오 분리도 1khz 와이드 밴드 44db 이상 & 네로우 밴드 49db 이상 얻음.나쁜 채널에 주고 받음.

-메모리 백업용 1f 수퍼 케페시터로 교환 작업.102는 출고시 백업용으로 일반 전해 케페시터

4,700uf를 사용하는데 1주일 이상 지나면 메모리가 지워집니다.

수퍼 케페시터로 바꾸려면 일부 변경 작업이 필요합니다.

-기판 일부 재납땜.
