오디오 링크 앰프 스털링 (2010년 3월) 일반

기기가 온통 wd40이 너무 뿌려져 있네요.

기판 약 50% 재납땜&단자 부분 재납땜.







릴레이가 없는 앰프라고 말씀주셨습니다만 릴레이가 있는 앰프입니다.

릴레이 핀 단자가 독특한 형식이라서 접점 청소만 했습니다.

그외 스피커 터미널 분해 청소&단단히 조립.







기판 전반에도 wd40이 너무 뿌려져 있습니다.

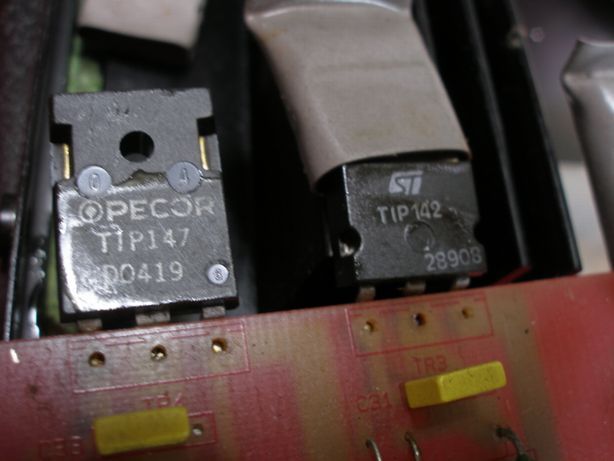

파워 tr에도 뿌려져 있음.

전류단을 달링턴 tr을 써서 드라이버 tr을 생략하는 방식이네요.







테입 모니터 스윗치인데 그전에 부러져서 접착해놓은 흔적이 있습니다.

제가 한것이 아니오니 참고되시구요.사소한 부분이라도 자칫 전 사용자&나중 사용자분 대에 가서도

문제가 생길수 있습니다.다시 붙혀놨습니다만 큰 힘은 주지마세요.







전면 패널 고정 볼트 1개가 제것이 아닌데 기존 볼트 머리&탭이 특이해서 그냥 놔두었습니다.







전원트렌스 1차 측 전선인데 그전에 찝힌 흔적이 있습니다.

내부가 가는 에나멜 선이라서 무리하게 찝히면 끊깁니다.

그전에 제법 손을 탄 흔적이 있습니다만 앰프가 고장 날것도 없고 상태는 괜찮습니다.

셀렉터류등 컨트롤류 모두 세척.



편하신 시간에 들려주세요.

좋은 하루되세요.
