파이오니아 앰프 SA8800 (2012년 3월 일반)

빈티지 시대 마지막 디자인같은 멋진 앰프인 것 같습니다.

점검해보니 청감상으로는 간단히 릴레이와 컨트롤류 접점 문제 정도 입니다만

자세히 살펴보니 그전 수리 이력이 문제가 있어서 수정해놓았습니다.







컨트롤류 접점 세척,포노 앰프를 보려면 전면 패널 탈거를 하고 봐야 합니다.







프리 앰프 쪽을 보려면 기기를 뒤집어서 프리 앰프 기판을 꺼내야 하는데

구조상 사진만큼만 기판이 나옵니다.

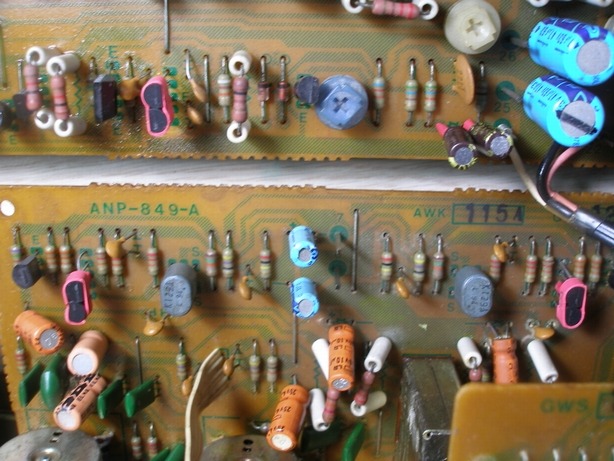

그전에 교환된 tr들.

tr들이 포노,프리,파워 앰프에 걸쳐 소신호 tr류들이 많이 교환되어 있습니다.

사진은 출고시 듀얼식 tr을 시중에서 구할수 없기 때문에

일반 tr 두개를 듀얼 tr식으로 달아놓은 것입니다.



듀얼 tr을 쓰는 이유는 tr 두개를 제조시 한 케이스로 만들기 때문에

tr간의 편차가 없어지고 온도에 따른 내부 2개 tr의 특성들이 같아져

차동 회로용으로 매우 좋게됩니다.



지금은 시장 수요가 없어서 이런 tr들이 모두 단종이 되었기 때문에

구할수 없어서 일반 싱글 tr을 이처럼 사용할수밖에 없습니다.



그러나 듀얼식으로 사용하려면 tr들의 전류 증폭율을 실측해서

최대한 맞는 것을 찾아서 써야 합니다.









그전 수리 이력들.

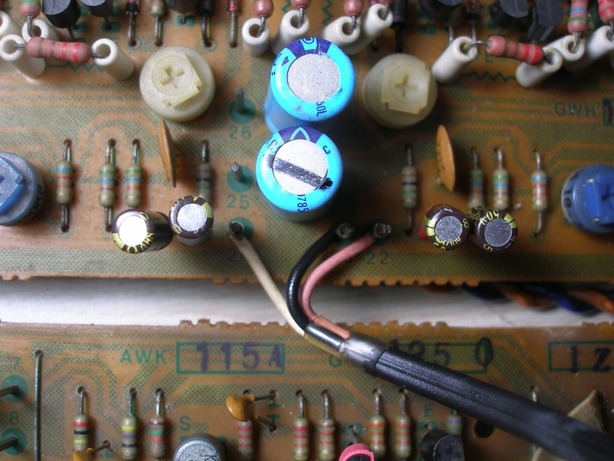

프리 앰프 2단 앰프용 듀얼 tr을 일반 싱글로 교채 해놓았네요.







파워 앰프 초단 차동회로의 케스케이드용 tr들로 교채되어 있습니다.







사진 윗쪽 tr들은 기존에 포노 앰프에 교환된 tr들을 탈거한 것입니다.

잘 보시면 좌우 tr이 다른 것을 볼수 있습니다.



이 포노 앰프는 입력단이 npn & pnp 차동 회로 입력으로

입력단부터 이른바 푸시풀로 작동하는 방식인데

차동 회로의 페어 특성이 매우 중요합니다.



그전에 각 npn & pnp 차동 회로 tr들중에 1개씩만 다른 것으로

교채되어 있어서 모두 같은 페어로 다시 교환 해놓았습니다.

포노단 tr만 8개 교환.







포노 앰프 기판 작업 완료.







컨트롤류 세척.

사진 이후에 기판들은 모두 세척,건조되었습니다.







그전에 교환된 프리 앰프 케스코드 회로 듀얼 tr을 싱글 tr로 유용한 tr들인데

탈거하고 전류 증폭율 선별한 tr들로 교채했습니다.







사진은 파워 앰프 초단 tr들로 역시 전류 증폭율 실측 선별한 tr들로 교채했습니다.

앞서 tr들을 교환한 것이 짐작이 갑니다만 파이오니아 이 시리즈들에 들어간 tr들은 불량이 많아서

잡음,간헐 폭음등 증세가 흔한데 혹시나 다른 일부 tr들도 교채 해놓았습니다.









파워 앰프 커플링 컨덴서 2개 오디오용 전해로 무극성을 만들어서 교환.







파워 앰프 옵셋 & 아이들 & 파워 리미터 회로 가변 저항 6개 조정.







스피커 릴레이 교환.기존에 릴레이 접점이 좋지 않습니다.







볼륨 눈금 쪽 뒷면의 스폰지인데 삮아서 가루로 부서집니다.

그냥 닦아내고 글루건으로 붙혀 놓았습니다.

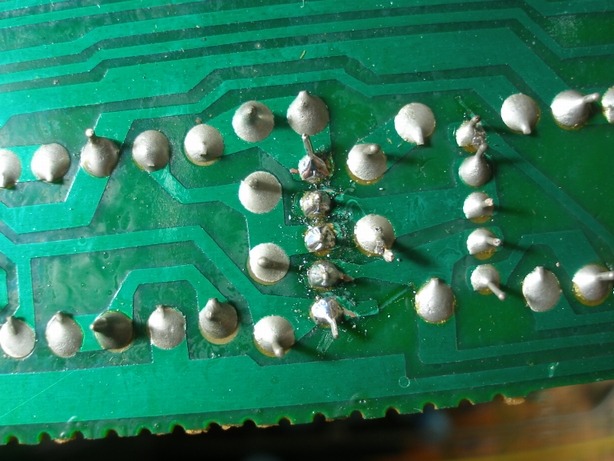

프리 & 파워 & 전원단 기판 일부 납땜 해놓았습니다.







작업 완료.

컨트롤류 접점들은 반복 세척을 했습니다만

혹 차후에 또 접점 문제가 생길수 있습니다.신품도 마찬가지겠구요.

이 기기뿐 아니라 모든 기기들이 그러하오니 참고되시구요.





편하신 시간에 들려주세요.좋은 하루되세요.
