레스터레이션 작업으로 입고주신 리시버 2265인데 해외에서 구입하신 기기인데
드물게 상태가 좋은 편입니다.보관도 잘한 기기 같습니다.
해드폰 단자가 반짝거리는 기기는 처음입니다.
내부는 조금 손본 흔적이 있는데 스테레오 전구 교환,릴레이 세척등이 되어 있네요.
같이 동봉주신 조명 led인데 자동차용에 밝기는 좀 어둡지만 쓸만합니다.
led 특성상 확산성이 떨어져 램프 소켓 중간 부분은 조금 그늘이 지오니 참고되세요.
파워 앰프 케페시터를 출고시 10,000uf에서 15,000uf로 증량 교환했습니다.
고역 임피던스 보상용 필름 케페시터 장착.
배선들은 두꺼운 배선들로 감아서 꽉 찝어 작업했습니다.
정전압 회로 기판 전해 케페시터 모두 교환.
세계 최고 성능 수준인 삼영 nxb 사용.
릴레이 세척 & 기판 모두 재납땜 세척.
1차 정류 케페시터는 2-3배 증량 교환했습니다.
파워 앰프 기판인데 기판 납땜후 사진이 없습니다.
냉납이 많아서,큰 전류가 흐르는 곳이여서 모두 재납땜 해주는 것이 좋습니다.
출고시 초단 차동 회로 tr 4개를 전류 증폭율 측정을 해보니 편차가 큽니다.
전ㄹ 증폭율 선별한 tr들로 교환했습니다.
마란츠 앰프들은 발진 마진이 빠듯해서 360배를 사용했습니다.
교환한 tr들은 온도 변화에 상보하게끔 수축 튜브로 열결합 해두었습니다.
파워 앰프 전해 케페시터 모두 교환.입력 커플링은 비마 필름 사용.
오래 사용하면 저항값 불량이 생기는 휴즈 저항을 오차 1% 1/2왓트
메탈 필름 저항으로 교환.그외 주요 저항들을 오차 1% 메탈 필름 저항으로 교환.
작업 사양을 좀 높이 잡았습니다.
그외 반고정 저항 모두 교환.
파워 tr 절연지를 열전도가 좋고 방열 그리스 도포가 필요없는
실리콘 패드로 교환.
포노 앰프,셀렉터 기판 입니다.
초단 차동 회로 tr 4개 전류 증폭율 선별한 tr들로 교환.
전해 케페시터 모두 교환.입출력 커플링은 비마 필름 사용.
그외 대부분 저항을 오차 1% 메탈 필름 저항으로 교환.
기판 모두 재납땜 & 세척.
모든 컨트롤류 3가지 용제로 세척.
세시 중간에 위치한 컨트롤 기판으록 로우 필터 tr을 전류 증폭율 선별한 tr들로 교환.
기판 모두 재납땜 & 세척.
프리 앰프 기판 전해 케페시터 모두 교환.
일부 커플링들은 비마 필름으로 교환.비마 필름을 모두 16개를 사용했는데
부품 값이 6만원이 넘습니다.
초단 차동 회로 tr들 모두 전류 증폭율 선별한 tr들로 교환.
출고시 듀얼 tr이 사용되는데 좌우 증폭율 편차는 생겨서
이편이 더 사양이 좋습니다.
그외 tr 6개를 지금은 구할수없는 그 시절 오리지널 수퍼 로우 노이즈 tr들로
전류 증폭율 선별해서 교환했습니다.
그외 기판 모두 재납땜 & 세척.
튜너 기판 am 회로 제외하고 전해 케페시터,반고정 저항 모두 교환.
기판 모두 재납땜 & 세척.뒷면 돌피 팩 사용시 25us 스윗치는 접점 문제가 많아서
점프 해두었습니다.fm 25us 선택에만 해당합니다.
튜너 검파 코일 수리.2가지 온도 보상형 케페시터를 기판 상하로 사용해서
온도 변화에 의한 코일 드리프트를 최소화 했습니다.
출력단 앰프 tr 4개 수퍼 로우 노이즈 tr로 전류 증폭율 선별해서 교환.
if 출력단 로우 페스 필터 기판 재납땜.
튜닝 센터를 멀티페스 스코프,if 리미터 포화 전압 이하에서
상하 진폭으로 최적화.이 튜너는 네로우 밴드형 세라믹 필터를 3개 사용하는데
스텐다드형 6개를 사용하는 것과 같습니다.
그럼에도 필터 뽑기 운이 좋은 편이여서 두 조건이 잘 맞는 편입니다.
시그널 미터 상관없이 튜닝 미터 사진의 위치에 튜닝하세요.
미터마다 오차가 있어서 아나로그 튜너들은 사진을 올려드리고 있습니다.
그런데 기기를 뒤집다가 중력의 영향을 받으면
미터 센터가 조금 편차가 있는듯 했습니다만,
가끔 am,aux등 선택을 하셔서 그때 고정된 튜닝 미터 센터를
살피셔서 그 위치에 튜닝하시면 됩니다.
튜닝할때 중간 부분에서 헛돌아서 링줄 장력 조정했습니다.
링줄을 탈거해서 해야 합니다.

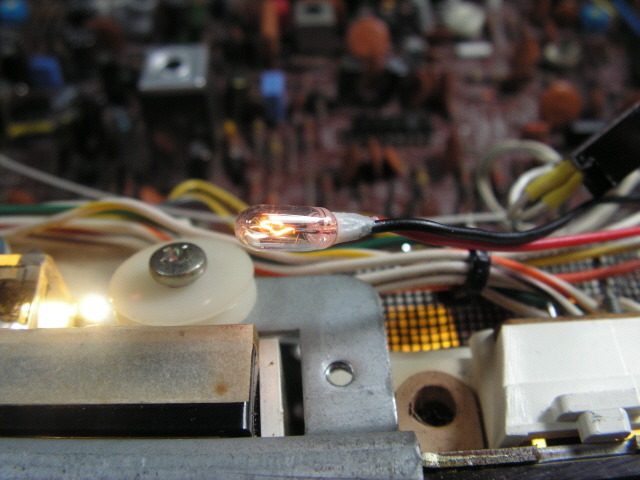

튜닝 바늘 전구 교환.
스테레오 전구는 외국에서 교환한지 오래 되지 않은 것 같아서 그냥 두었습니다.
저런 전구는 국내에 없습니다.
1khz 신호 입력,8옴 부하에서 최고 출력,클립 파형 잘 나옵니다.
1khz 왜율 0.003% 이하 저 왜율 시그널 입력,8옴 부하,약 1왓트시 왜율 0.018% 이하.
양채널 동시 구동,8옴,1khz 왜율 1% 이하에서 최고 실효 출력
약 70왓트 정도 나옵니다.100볼트에서 측정했는데 120볼트를 사용하시면 조금 더 나옵니다.
약 30왓트시 1khz 왜율 0.018% 이하.

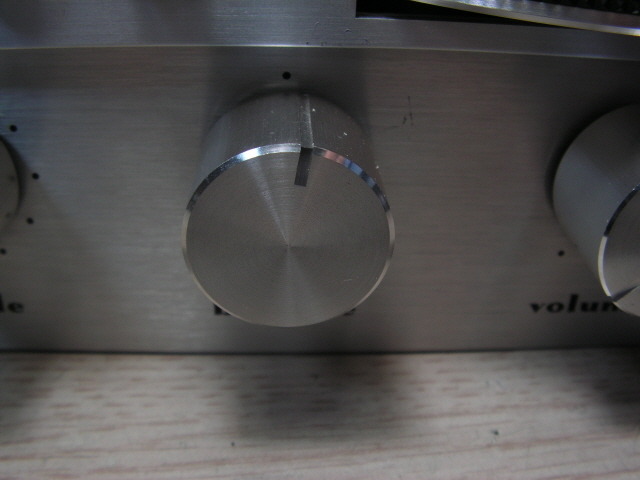

억스 입력 전압 약 800mv 전후,1왓트시 밸런스 컨트롤 대략 사진의 위치에서 맞는데
밸런스 컨트롤이 중간 클릭 포인트가 없고 노브 끼우는 위치에 따라 다르므로
편히 맞는 쪽에 사용하세요.
톤 컨트롤 노브 1개가 빼다가 부서져 글루 건으로 살짝 접착해서 조립했습니다.
스피커 a 단자 쪽 클립이 잘 안눌러지는데 안쪽에 배선 조각들이 끼어 그럴수 있습니다.
한참 빼냈지만 b 단자에 비해 조금 안눌러지오니 참고되세요.

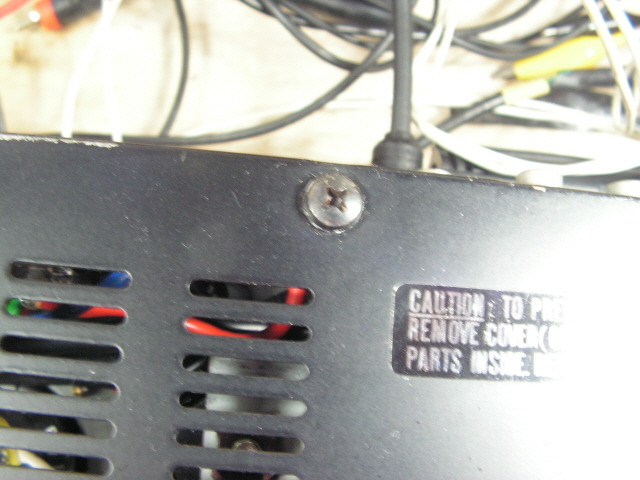

케이스 볼트 2개가 탭이 망가져 헛도는데 더큰 볼트는 제가 사용치 않아서
그냥 볼트만 끼워 두웠습니다.
*그외 튜너부 작업 내역.
-하이 밴드 108mhz & 로우 밴드 88mhz & 센터 밴드 98.5mhz 설정 & rf 게인 동일.
-스테레오 왜율 1khz 좌우 0.13-0.15% 까지 얻음.
-스테레오 분리도 1khz 좌우 50-52db 이상.나쁜 쪽에 주고 받음.
-2265는 튜너 출력 전압이 지원되는데 cd 소스와 음량이 맞게끔
1볼트 이상 높이 조정 & 좌우 편차 0.0db 이내로 조정.
