파이오니아 리시버 SX550 (2015년 9월 일반)

작업 보고가 늦어져 죄송합니다^^

다른 작업들과 같이 올리려다가 다른 작업들이 늦어져 작업 보고가 늦었습니다.



제가 타자가 독수리라서 작업 보고 올리는데 시간이 많이 들어서

일의 리듬이 끊겨 근래 몰아서 올려드리는데 문제가 있는 것 같습니다.



한쪽 채널 잡음으로 입고 주셨는데 처음 작동에서는 잡음이 나오질 않습니다.

간헐 잡음은 여러 종류가 있습니다만 tr류,특히 파워 앰프의 전력단 쪽 불규칙한 잡음은



트러블 슈팅이 어렵고 시간이 많이 듭니다.

그리고 드물게 증세가 두곳 이상 복합으로 나는 경우도 있습니다.



메모 주셨습니다만 손수 납땜등을 하셔서 보내주셨는데

90%이상 납땜했다고 하셔서 살펴보니 전해 케페시터쪽등 20%도 안되는 것 같습니다^^







이 시절 파이오니아,마란츠등이 사용한 일본 니폰 케미콘 전해 케페시터는

그시절 케페시터 치고는 성능은 좋지만 경험상 수명이 짧고 불량율이 높습니다.



이미 수명 여한도 한참 지나 30년이 넘어서 교환해주는 것이 좋습니다.

특히 열이 많은 쪽은 용량도 줄지만 핵심 성능인 esr 값이 크게 올라가 기기 성능이 나빠집니다.





550,650등 이 시리즈는 전해 케페시터 불량이 많은데 파워 앰프 케페시터 불량도 많습니다.







튜너를 손보셔서 수신이 좋다고 그냥 두라고 하셨습니다만 살펴보니

매우 많이 틀어져 감도가 거의 나오질 않습니다.



이 튜너는 간단한 구성으로 세라믹 필터 2개를 사용합니다만

if 앰프가 없는 방식이라서 rf 쪽이 틀어지면 감도가 거의 나오질 않습니다.



시그널 미터가 없는 방식이라서 일반 수리점등에서는 눈대중 조정이라도 쉽지 않습니다.

감도가 비할수없이 향상되었습니다만 역시 시그널 미터가 없어서 차이를 모르실수 있습니다.







파워 앰프를 살펴보니 한쪽 채널이 아이들 전류가 흐르지 않고 출력단 전류가 크게 떨어집니다.

간헐 잡음은 또 다른 문제일수 있습니다.







한쪽 채널 파형이 찌그러지고 최고 출력이 수왓트 정도 밖에 나오질 않습니다.

파워 & 드라이버 tr 쪽 문제인데 그전에 충격이 있었던 것 같습니다.



tr이 완전히 나가지 않고 불량입니다.드라이버,파워 어느 한쪽 불량이라도

충격이 가면 구조상 모두 교환해주어야 합니다.

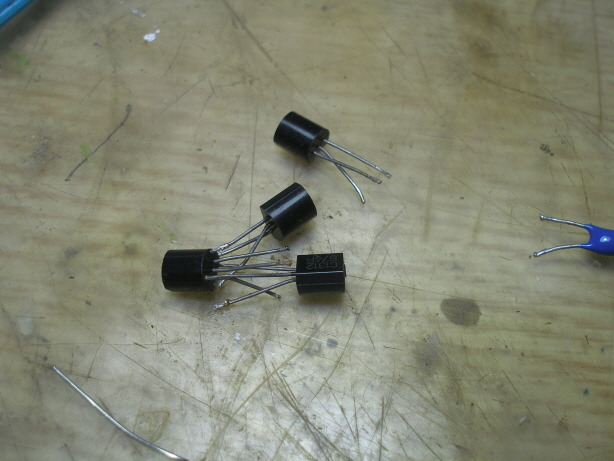

드라이버 & 프리 드라이버 tr은 이 등급에서 역대 tr중 가장 고성능으로 교환했습니다.

초단 tr은 불량율이 높고 잡음등과 상관이 있을수 있기 때문에 & 대부분 입고되는 기기들은



모두 교환해드리기 때문에 교환했습니다.전류 증폭율 실측 선별한 tr들로 교환했는데

기존에 듀얼 tr입니다만 좌우 모두 선별한 tr을 사용해서 초단 특성이 같아져 기존보다 더 좋습니다.



특히 이 앰프는 옵셋 조정이 지원 안되어서 특히 좋은 사양이 됩니다.

파워 tr 절연지는 얼젼도가 더 좋고 방열 글리즈 도포가 필요없는 실리콘 패드로 교환했습니다.



파워 tr 고정 나사 탭이 2개가 망가져 있어서 4개 모두 볼트 너트식으로 꽉 조여 놓았습니다.

근래 건강이 안좋고 구조상 일손이 제법 가서 두개 교환하고 뻗었다가 다시 교환했습니다.







그외 파워 앰프 전해 케페시터,커플링용 탄탈등 모두 교환했습니다.

파워 앰프 nfb 회로의 전해 케페시터는 직류 이득을 컷트하는 용도이기 때문에



용량이 줄면 저주파 특성이 크게 떨어집니다.

입력 커플링용 탄탈은 이 시절 탄탈 경우 불량율이 높아서 잡음등 엄하게 고생하는



경우가 있어서 프리 앰프까지 총 6개 모두 교환했습니다.

입력 커플링은 피름 사용,그외는 국산 케페시터중 가장 고성능인 삼영 nxb & 오디오용 전해 사용.







전원 쪽 전해 케페시터도 모두 교환.파워 앰프 대용량 케페시터는 그냥 두었습니다.

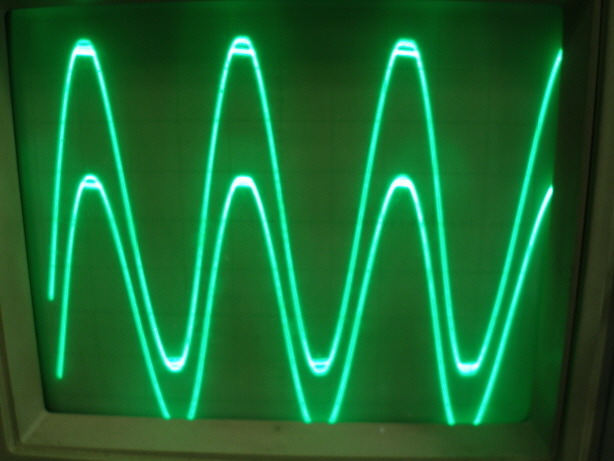

작업후 최고 출력 & 클립 파형 잘 나옵니다.







프리 앰프 tr들 모두 교환.저잡음 고전류 증폭율 tr들은 오래 사용하면 불량율이 높습니다.

간헐성 잡음이라서 불여튼튼 모두 교환했습니다.

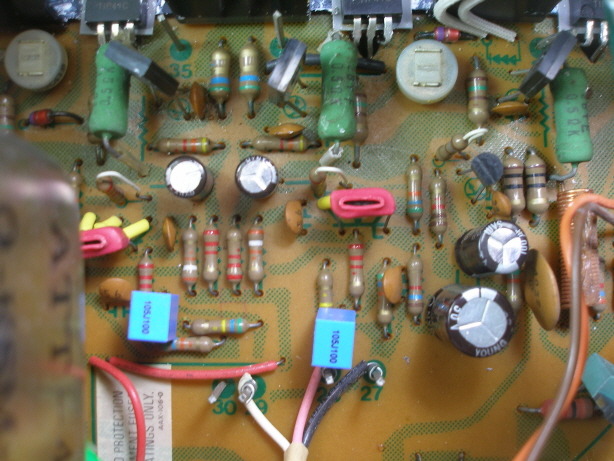

프리 앰프 케페시터 모두 교환.







튜너부,포노 앰프등 제외하고 프리 파워등 신호 계통은 모두 재납땜했습니다.

잡음 관련 납땜 불량인 경우도 많습니다.제 작업들을 보면 그런 원인들을 미리 폭 넓게 배려하고 있습니다.







튜너 튜닝 센터도 많이 틀어져 있습니다.당연한 것인데 코일 내부 케페시터는 구조상

용량 변화가 흔합니다.튜닝 기준점을 잡아주는 것이라서 매우 중요합니다.



사진은 멀티페스 스코프로 튜닝 센터를 찾는 것입니다.







정확한 튜닝 미터 동조 지점,늘 이 지점에 튜닝하세요.







컨트롤류 3가지 용제로 모두 세척.







*그외 튜너부 작업 내용.

-하이 밴드 108mhz & 로우 밴드 88mhz & 센터 밴드 98.5mhz 설정 & rf 게인 동일.

수신 상태는 저주파로 갈수록 좋기 때문에 중간 센터 밴드에서 왜율,스테레오 분리도 조정등을 합니다.

-스테레오 왜율 1khz 좌우 1,7% 이하 까지 얻음.이 튜너는 출력단 로우 페스 필터가

간단히 케페시터,저항식이라소 스테레오 분리 신호가 섞여나와 좀 높게 나옵니다만

정형파 왜율이라서 청감상 잘 모르게 됩니다.

스테레오 분리도는 조정 지원이 안되어서 좌우 37db 데이터만 올려 드립니다.



장시간 테스트를 했습니다만 잡음 없이 잘 작동합니다^^

이 정도는 손보셔서 사용하시는 것이 좋습니다.



잘 사용하시고 혹 문제있으면 말씀주세요.

월요일에 발송드리겠습니다.

좋은 주말되세요^^
