오버홀 겸 입고주셨습니다.
입고시 상태는 파워 앰프 우측이 그전에 수리되어 있는데 tr들을 좌&우 형번이
다른 tr들로 교채되어 있어서 좌&우 앰프 특성이 다르게 작동됩니다.
그외 셀렉터 작동이 안되는 것은 셀렉터 샤프트가 밀리면서 뒤로 이탈되어 그런 것인데
이쪽은 고정되는 핀 같은 것이 없어서 혹 차후 같은 방향으로 힘이 가해지면 또 빠질수 있사오니
셀렉터에 충격이 가지 않게끔 잘 사용하세요.
그외 일부 전해 컨덴서 상태가 좋지 않네요.
기기 밑면 작업 전후.
파워 앰프 전력단 대형 평활 컨덴서 교채.
기존 10.000uf-55v 컨덴서를 15,000uf-63볼트로 교채.
병렬로 대용량 필름 장착.
포노 기판 작업 전후.
초단 차동회로 tr을 hfe 선별된 tr들로 좌&우 4개 모두 교환.
전해 컨덴서류 모두 오디오용 전해로 교채.
정전류 회로&부하 저항등 주요 저항 오차 1% 메탈 필름 저항으로 교채.
기판 모두 재납땜.
튜너 기판 작업 전후.
am 회로 제외 모든 전해 컨덴서류 교채.오디오용 전해 & 삼화 105도급 & 일부 필름 사용.
am 회로 제외 모두 재납땜.
프리 앰프 작업 전후.
출고시 듀얼 tr들이 좌&우 채널 모두 4개가 사용되는데 듀얼 tr은 두개의 tr을 완벽히 같은 조건으로
재조할수 있어서 차동 회로 용도로는 가장 좋습니다.그러나 내구성 & 불량율이 많아서
제조 시기를 감안하면 머지 않아서 불량이 생길 가능성이 높습니다.
해서 모두 hfe 선별한 tr들도 교채했습니다.열에 의한 hfe등 특성 편차를 줄이기 위해서
락킹 페인트로 열결합 해놓았습니다.그외 모든 전해 컨덴서류 오디오용 전해로 교채.
입력 커플링은 필름 사용.
그외 정전류 회로 & 부하 저항 & 주요 저항들을 오차 1% 메탈 필름 저항으로 교채.
기판 모두 재납땜.
전원 & 릴레이 기판 작업 전후,
전해 컨덴서류 모두 교채.삼화 105도급 사용.
릴레이 교채.기판 모두 재납땜.
파워 앰프 한족 채널이 그전에 수리되어 있는데 사진과 같이 한쪽 채널만 컴플리 멘터리가 아닌
다른 형번 tr들로 교채되어 있습니다.그외 프리 드라이버도 다른 형번으로 교채되어 있어서
작동 특성이 다르게 됩니다.그외 파워 tr도 교채되어 있는데 마란츠 마크가 찍힌 같은 형번으로
교채되어 있어서 괜찮습니다.
파워 앰프 작업 후.
초단 차동 회로 tr을 hfe 선별된 tr들로 모두 교채.
프리 드라이버 & 드라이버 1단 tr (이 앰프는 전력단이 2단 드라이버 형식입니다)
컴플리멘터리 tr들로 교채.그외 바이어스 컷 오프 tr 역시 좌&우 같은 형번으로 교채.
전해 컨덴서류 오디오용 전해로 모두 교채.
주요 저항 오차 1% 메탈 필름으로 교채.
반고정 저항 4개 고급형으로 교채.
기판 모두 재납땜 & 파워 tr 배선 직접 납땜.
파워 tr 방열 글리즈 도포 장착.
스케일 조명 전구 모두 교환.튜닝 바늘 전구 교환.
작업 후 테스트 사진들.
시그널 로우 디스토션 1khz 입력 & 유사 부하 8옴 & 좌우 동시 구동 조건입니다.
사진 위에서 두번째는 출력 1watt시 2채널 밸런스로 거의 똑같이 맞네요.
회로 작업도 밸런스에 일조하지만 무엇보다 볼륨&밸런스 가변 저항 오차가 적은 것 같네요.
세번째 사진은 1watt 시 디스토션으로 0.014% 정도 나옵니다.
좌&우 디스토션 편차는 흔하오니 개념치 마시구요.
그 다음 사진들은 실효 최고 출력으로 8옴 부하 양채널 동시 구동 약 72watt 정도 나오네요.
디스토션은 최고 실효 출력 0.013%에서 점차 상승하다가 72watt 오버되면 클리핑 됩니다.
장확한 fm 튜닝 미터 동조 지점 & 스테레오 분리도.
튜닝 미터마다 오차가 있어서 아나로그 튜너들은 사진을 올려드리고 있습니다.
늘 저 위치에 튜닝하세요.스테레오 분리도는 52.8db 까지 얻었는데 매우 좋네요.
전면 패널 & 노브류 물세척 해놓았습니다.
그외 푸시 버튼류 내부 플라스틱이 하단 사진처럼 몇개 없습니다.
그전 작업에서 이탈된 것이오니 참고되시구요.
이 시리즈들은 뒷면에 프리 & 파워 분리 단자가 스윗치 식인데
이쪽 접점 문제가 많아서 점프해드립니다만 이 기기는 괜찮아서 그냥 두었습니다.참고되시구요.

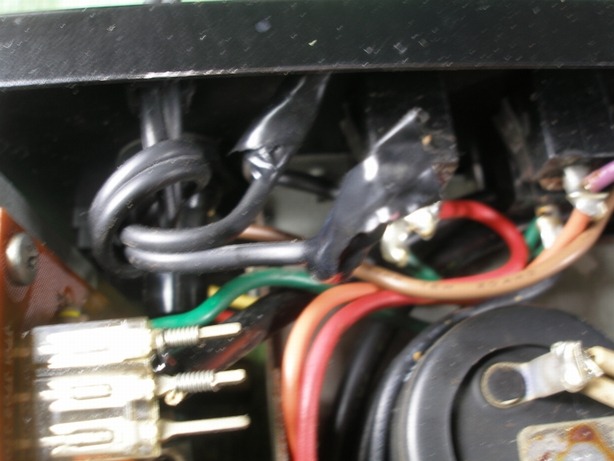

그외 전원 코드가 사진처럼 위험하게 작업되어 있어서 컷트하고 말끔하게 납땜해놓았습니다.
그외 컨트롤류 모두 분해 세척.
튜너부 모두 정밀 세팅해놓았습니다.
fm 스테레오 디스토션 1khz 0.22% 까지 얻음.
편하신 시간에 들려주세요.좋은 하루되세요.
