켄우드 리시버 KR6200 (2017년 11월 오버홀)

오래 기다리시게 해드려 죄송합니다^^

외국에서 앞서 6600,838과 함께 외국에서 가져오신 기기인데

이 기기는 사진처럼 상태가 좋지 않습니다.



이 기기는 레스터레이션을 하는게 좋습니다.

레스터레이션 작업으로 살펴드렸습니다만 절충해서 살펴드렸습니다.







전원 노브가 없는데 구조상 마땅히 유용할 것이 귀합니다.







부품통을 뒤져서 그나마 쓸수있는것으로 구멍 넓히고 붙혀서 달아 두었는데

무리한 힘은 주지 마세요.그러나 충분히 사용하실수 있을겁니다.







정전압 전원 회로 1차 정류,리플 필터 케페시터 증량 교환.

아나로그는 전원을 신호에 직접 이용하기 때문에 전원의 품질이 가장 중요합니다.







전원 회로 전해 케페시터 모두 교환.







전원 기판 모두 재납땜 & 세척







파워 앰프 케페시터 출고시 6,800uf에서 10,000uf로 증량 교환.

이 케페시터는 파워 앰프-스피커간의 임피던스가 되어서 6,800uf 용량은

레귤에이션은 충분해도 초저역이 조금 떨어집니다.



15,000uf로 증량 해드릴까 했는데 가진 것이 떨어져 10,000uf를 썼습니다.

요즘 형편이 좋지 않아 부품을 못사서 어려움이 큽니다.



고역 임피던스 보상용 필름 케페시터 병렬 장착.

배선들은 단자에 단단히 감아 납땜.







패널,노브류가 지저분해서 세척.







컨트롤류 4가지 용제로 세척.

이 기기는 접점이 너무 좋지 않아 누차 강력 세척했습니다.



구조상 분해 세척이 일손이 많아서 접점 세척 주기가 길게끔 세척했습니다.







프리 앰프 tr 4개를 전류 증폭율 선별한 tr로 교환.

좌우 증폭도,nfb,주파수 특성이 같아져 성능 밸런스가 좋게 됩니다.

국내에서는 삼성 엠페러등 과거 일부 하이엔드 기기들이 쓰던 방법입니다.







프리 앰프 전해 케페시터 1개 빼고 모두 교환.

지금 사진을 보니 교환치 않은 1개가 남아 있는데 근래 건강이 좋지 않고

정신이 없어 그런 것 같습니다.눈도 잘 안보입니다.



기력이 없어서,다른 사정으로 어려워 다시 분해 교환은 어렵사오니 양해 구합니다^^

차후 재점검시 교환해드리겠습니다.

이 시절 기기들은 주기적으로 재작업이 반드시 필요합니다.



기판이 쓰루 훌 방식,붙박이식 양면 기판이여서 부품 교환에 일손이 많이 듭니다.







붙박이식 기판이여서 납땜 불량 문제는 드뭅니다만 거의 재납땜 했습니다.







포노 앰프 기판 전해 케페시터 모두 교환.

tr은 비용 절충,실리콘 깡통식이여서 수명이 긴편이여서 그냥 두었습니다.

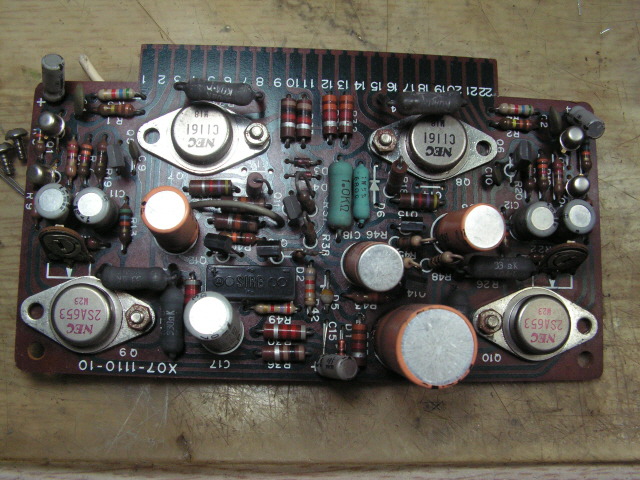

파워 앰프 기판인데 케페시터가 터진것이 있는데 이 때문에 릴레이가 있어도

전원 인가 하자마자 릴레이가 붙습니다.



이 기기는 릴레이 회로가 파워 앰프 기판에 달려 있습니다.







초단 차동 회로 tr 4개를 전류 증폭율 선별한 tr로 교환.

교환한 tr은 온도 변화에 상보 하게끔 에폭시로 붙히고 수축 튜브로 열결합 해두었습니다.







파워 앰프 기판 전해 케페시터,반고정 저항 모두 교환.

세계 최고 성능 수준의 삼영 nxb,오디오용 전해 사용.







기판 모두 재납땜 & 세척.

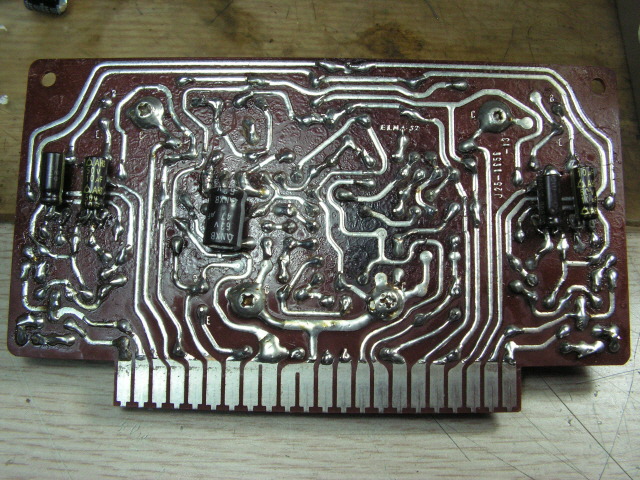

주파수를 결정하는 케페시터는 설계시 값에 충분한 마진을 갖게끔

기판 밑에 추가로 덧대었습니다.







작업중 릴레이가 간헐적으로 떨어지는 현상이 발견 됐습니다.

작업중 발견되어 매우 다행입니다.릴레이 회로 tr 1개 간헐 불량입니다.







튜너 스테레오 분리를 하는 mpx 기판 전해 케페시터,반고정 저항 모두 교환.

모든 코일 정밀 조정.작업후 사진은 밑에 있습니다.







기기 부식이 심해서 반고정 저항은 모두 교환해주어야 합니다.







튜너가 감도가 많이 떨어지는데 원인은 세라믹 필터 1개 불량.







if 기판 am 회로 제외하고 전해 케페시터 모두 교환.







정확한 튜닝 미터 동조 지점.미터마다 오차가 있어서 아나로그 튜너들은 사진을 올려드리고 있습니다.

늘 이 지점에 튜닝하세요.







전구류 교환.점등 빈도가 많아 수명이 잛은 스테레오 전구는 led로 교환







조명 전구가 구할수없는 것이여서 다른 전구를 유용했습니다







입력 단자류 청소.







* 그외 튜너부 작업 내역.

-로우,하이엔드,rf 트레킹 90-106mhz,왜율 조정 주파수 96mhz.

-스테레오 왜율 1khz 좌우 0.17-0.18% 이하 까지 얻음.

-스테레오 분리도 1khz 좌우 38db 이상.나쁜 쪽에 주고 받음.
