마란츠 튜너 2110 (2007년 7월 오버홀)

감도&스테레오 불량으로 입고주셨는데 오버홀을 의뢰주셨습니다.

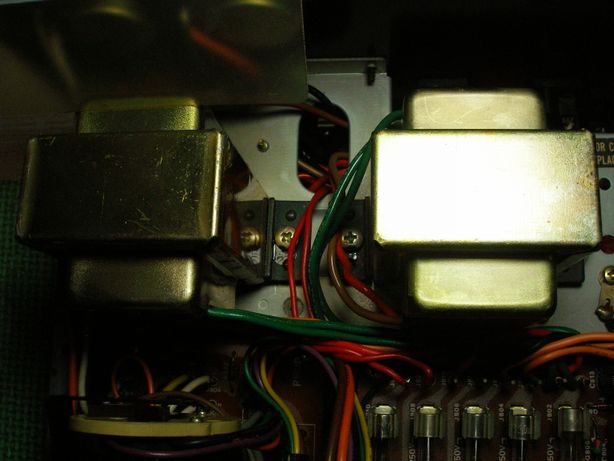

스코프용 트렌스가 별도로 있는데 좌측이 스코프&램프용,우측이 튜너용 트렌스 입니다.

그런데 스코프 트렌스에서 램프용 2차 코일이 단선이 되어서 그전 작업에서

기기 밑면에 소형트렌스가 설치되어 있습니다.







그전 작업에서 별도 설치된 램프용 트렌스 입니다.

1차 입력 100볼트&2차 출력 ac 6볼트 형식입니다.







전원단 기판 작업 후 모습.

교환하지 않은 전해 컨덴서들은 스코프용으로 규격이 250-350v 고압 컨덴서입니다.

저 일당들은 제가 가진 것이 없어서 그냥 두었습니다.



그외 전해 컨덴서들은 모두 교환했습니다.







튜너 기판 작업 후 모습.

전해 컨덴서류들은 모두 교채.삼화 rd&rg 그레이드 사용.일부는 삼영 105도급.

커플링은 오디오용 전해 사용.일부 전해&마일러 컨덴서들은 적층 필름으로 교채.



이 튜너는 심하게 틀어져 있었는데 모두 복구되었습니다.

감도&디스토션&스테레오 분리도 대폭 향상.



*하이밴드 108mhz & 로우 밴드 87.5mhz &센터 밴드 98.5mhz 설정& 피크 값 동일

*믹서 코일&튜닝 센터 초정밀 최적화

*스테레오 디스토션 1khz 0.23%.

*스테레오 분리도1khz 54db.매우 좋습니다.









교환된 부품들.

전해 컨덴서 30개,마일러 컨덴서 5개 총 35개 교환되었습니다.



이 튜너는 스코프 튜닝이 윗 모델 st-8과 조금 차이가 나는데

그 차이는 스코프 타겟 휘선이 st-8보다 더 굵습니다.



튜닝이 조금  불편하지요.튜닝하실 때는 스코프 선택을 튜닝을 선택하시고

방송을 튜닝 다이얼로 잡으셔서 스코프 vert(수직) 레버를 돌리면서 타겟이

스코프 상에 나타나게 합니다.



방송 시그널이 강할수록 타겟이 스코프상 위로 올라갑니다.

즉 다른 튜너들의 시그널 표시 기능을 하는 것과 같습니다.



그 다음 horiz(수평) 레버를 좌우로 돌리셔서 타겟을 스코프 중심부에

위치하게 합니다.그 다음 튜닝 다이얼을 조금씩 좌우로 돌리면서

타켓이 좌우 이동의 중심점&가장 선명한 위치에 두시면 됩니다.



설명이 다소 어려울수 있습니다만 참고하셔서 몇번 해보시면

쉽게 하실수 있을겁니다^^



작업비는 고급 튜너 분류로 기본 토탈 세팅 8만원+기타 작업 3만원,

토탈 11만원 입니다.집이 좁아서 애로가 좀 있어서

가급적 빠른 기기 수령을 해주시길 부탁드립니다.

좋은 주말되세요^^
