인켈 셔우드 리시버 7250 (2022년 8월 오버홀)

리캡 작업으로 입고주셨습니다.처음 보는 기기인데 부품을 보니 인켈이 쓰던 부품,

국산 삼화 케페시터,제조 방식도 인켈이고 회로도를 보니 인켈류 회로입니다.



그전에 전원단 케페시터 교환,파워 TR 교환,전원 코드 교채가 되어 있습니다.







전원 코드가 교채되어 있는데 전원선은 저렇게 배선하면 안되는데

별것 아닌듯 해도 일이 많아서 납땜이나마 덧씌워 두웠습니다.







그전에 좌측 파워 TR 2개만 다른 것으로 교환되어 있는데 우측 것은 출고시 TR 같은데 정확치 않습니다.

바이어스 TR,드라이버 TR은 얼핏 외관상 제것 같은데 방열핀 때문에 정확치 않습니다.



이쪽은 제대로 복구하려면 비용,일이 많아서 그냥 두었습니다.







파워 앰프 케페시터가 교환되어 있는데 회로도를 보니 출고시 용량이 3,300UF-35볼트 입니다.

이 케페시터는 돌입 전류,다이오드 용량이 허락하는한 크게 쓸수록 앰프 저주파를



초저역 까지 얻을수 있습니다. 앰프의 전류 흐름은 전원-앰프-스피커로

앰프를 아무리 0HZ 부터 저주파 특성이 나오게 하고 NFB를 많이 걸어도



전원의 저주파 임피던스가 높으면 앰프 임피던스가 0이 되어도

전원 임피던스는 그대로 스피커에 물리게 됩니다.



3,300UF 용량은 8옴 스피커라면 20HZ에서 실제 스피커 임피던스는

10.4옴이 되고 10,000UF는 8.8옴이 됩니다.

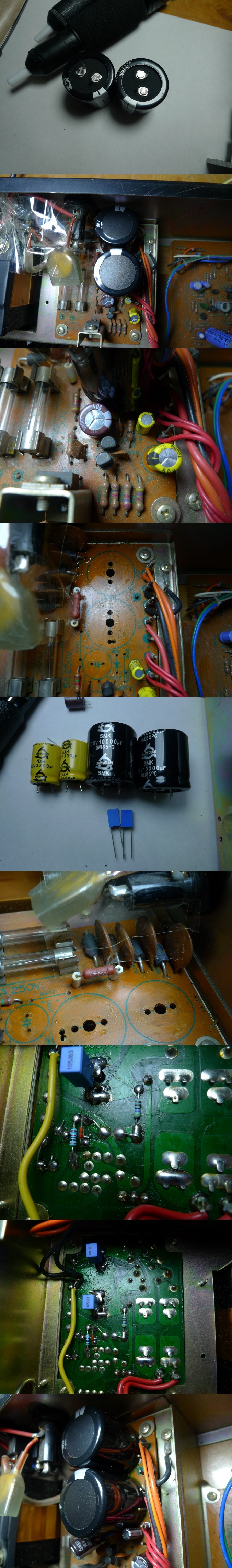

10,000UF로 증량 교환.고주파 임피던스 보상용 필름 케페시터 추가.

케페시터 크기가 안맞아서 일부 부품은 기판 밑으로 옮겼습니다.



정류 다이오드가 그시절 인켈 650,1200 파워 앰프에 들어가는 규격으로

10,000UF 용량을 쓸수 있습니다.



그외 그전에 교환된 전해 케페시터 모두 교환.







전해 케페시터 모두 교환.







전구 1개가 나갔는데 시중에서 유일하게 구할수 있는 8볼트 전구는 기존 전구보다 어둡습니다.

이 규격은 해외에도 없습니다







파워 앰프 바이어스 웜엄후 조정.

기존에는 바이어스가 없어서 저출력시 찌그러집니다.







튜너 검파 코일 IF 리미터 이하 작은 신호 입력에서 신호 상하 진폭으로 최적화.

튜너 얼라인먼트는 별도 말씀이 없으시면 생략인데 해드렸습니다.







덜렁거리는 우드케이스 접착.







해드폰 단자 청소.







패널,노브에 왁스 발라두었습니다.

컨트롤류는 비교적 근래 세척된듯 해서 그냥 두었습니다.



*그외 튜너 작업 내역.

-로우,하이엔드,RF 트래킹 90-106MHZ 설정,RF 게인 동일.

-스테레오 왜율 1KHZ 좌우 0.078% 이하 까지 얻음.

-스테레오 분리도 1KHZ 좌우 47-48DB 이상.나쁜 쪽에 주고 받음.
