스트라우트 앰프 4130 (2022년 8월 오버홀)

리캡 작업으로 같이 입고주신 스트라우트 앰프 4130인데 하부 패널에 녹이 많습니다.

이 기기는 그전에 통채 물세척을 한 기기로 건조를 제대로 하지 않아서 열어보고

작업 중단할까 했습니다.



기기가 소리가 안나는데 그전에 수리하려던 흔적이 있습니다.







패널 안쪽으로 떨어진 전원 LED는 켜집니다







소리가 안나지만 간헐적으로 험,폭음이 납니다.

사진 휴즈는 전원 휴즈가 아니라 파워 앰프 정류 회로 휴즈로 그전에 + 전원 휴즈를



교환하면서 휴즈 소켓 철핀이 부러져 덜렁거립니다.

휴즈도 정격이 5A인데 1개만 3A로 교환되어 있습니다.



휴즈,소켓 교환.







휴즈 쪽 작업후에도 소리가 안나는데 스트라우트 앰프들은 스피커 릴레이가 없는 대신에

전원 인가시 팝음을 줄이려고 파워 앰프 전류단 작동을 단속하는 회로가 들어가 있습니다.



신호 시그널이 파워 앰프 입력 까지는 들어오는데 파워 앰프에서 전압 증폭단을 차단해서

소리가 안납니다.



이쪽 회로 TR,케페시터 교환후 소리가 났는데 그래도 험,간헐적으로 지직 하는

잡음이 납니다.







파워 앰프 케페시터가 터져서 누액이 흘러 그전에 손댄 흔적이 있습니다.

누액이 기판에 흐르면 제거해도 기판 프린트 패턴 간에 저항값이 생기고 코팅되어서



세척만으로는 안되고 완전히 절연되게끔 패턴 간을 긁어내야 합니다.

파워 앰프 케페시터를 출고시 6,800UF를 삼영 오디오 그레이드 10,000UF로 교환.



기판 밑 공간이 작아서 작은 용량이나마 고주파 임피던스 보상용 필름 케페시터 추가.

케페시터 교환후 험,지직 잡음이 여전해서 정류 다이오드 교환.



소리는 정상이 되었는데 장시간 테스트 했습니다만 혹시 그전에 물세척을 하면서

완전 건조 전에 전원을 넣었다면 다른 부품들 손상으로 혹시 차후에 문제가 생길수도 있어서



미리 참고되세요.그러나 장시간 테스트해서 짐작으로는 괜찮을듯 싶습니다.

컨트롤류도 내부 접점이 녹이 스는데 강력 세척했지만 접점 문제가 생길수 있습니다.

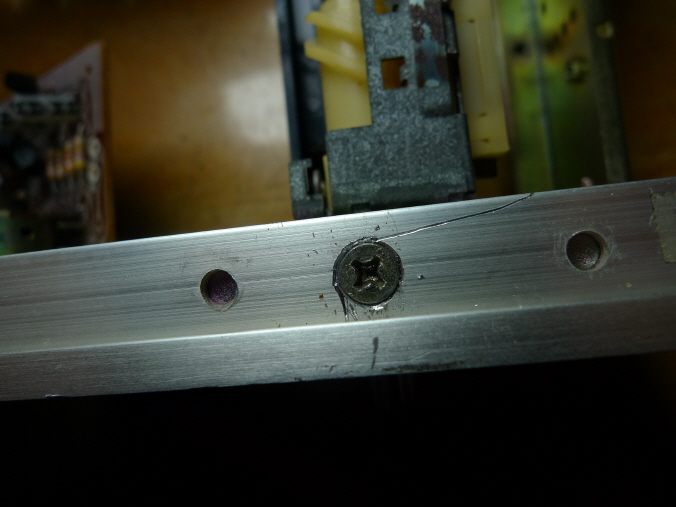

그전에 전면 패널을 뗀 흔적이 있는데 볼트가 빠가나서 안빠집니다.

밑쪽 볼트 2개는 안채워져 있는데 이유가 있었습니다.







노브들이 잘안빠졌는지 플라이어로 찝어 뺀 흔적이 있습니다.







컨트롤류 틈막이 마감재가 볼륨 쪽 밖에 없는데 제가 분실한 것이 아니오니 참고되세요.







전해 케페시터 모두 교환.









모든 컨트롤류 4가지 용제로 세척.









패널과 안쪽 새시가 맞지 않아서 우측 패널 고정 볼트를 채우면 태입 스위치들이

끝까지 잘 안눌러지는데 그래서 전에 볼트들을 안채운 것 같습니다.



볼트를 채울수 없어서 안쪽 새시를 휘어 태입 스위치가 눌러지게끔 해두었습니다.







기판은 일부만 재납땜.









이 앰프는 톤 스위치 온 오프할때 팝음이 비교적 큰데 4130 원래 그런 것이오니 참고되세요.







해드폰 단자 세척.







레벨 미터가 웬만한 음량에서는 거의 안뜨는데 레벨 미터 어저스터는 모두 끝까지 돌려져 있어도

그럽니다.출고시 특성이오니 참고되세요.







4130,4160 전원 LED는 2칼라 LED로 파워 앰프 쪽이 나가면 빨간색으로 바뀝니다.







장시간 테스트 완료.

패널,노브류 하나하나 왁스 발라두었습니다.



잘 사용하시고 혹 문제있으면 들려주세요.

감사합니다.
