마란츠 앰프 PM700 (2009년 12월 오버홀)

작업 전후 사진.

앰프가 고역 발진&컨트롤류 접점 불량이 아주 심합니다.

컨트롤류 세척만 두시간 정도 했네요.



그런데,작업을 거의 마무리하고 테스트 하다가 테스트 리드가 tr 리드를 숏트시켜서

그만 파워 tr을 날려 먹고 말았습니다! 아,허무해서 작업대에 머리 박고 쓰러졌다는.

죄송합니다.오리지널 tr은 단종되어서 구할수 없는 것이라서 다른 것으로 대치했습니다.

작업량&테스트 과정이 많다보니 이런 위험 부담이 그만큼 더 큽니다







프리 앰프 전해 컨덴서인데 피폭 방지 홈이 없음에도 철케이스가 부풀어 있습니다.







프리 앰프 기판 작업 전후.전해 컨덴서류 모두 교환.신호단은 오디오용 전해 사용,

그전에 수리된 흔적은 프리 앰프 ic 납땜 수정.그외엔 교환된것은 없었습니다.







기판 전체 재납땜.







좌측이 출고시 파워 tr이고 우측이 교환한 tr입니다.우측 npn 측 1개만 나갔는데

1개만 나가도 컴플리멘터리 셋트로 일괄 교환 해주어야 해서 모두 교환했습니다.

두 종류 모두 단종되어서 구할수 없는 종류입니다.



교환한 tr은 켄우드 엘01이 사용하는 tr로 다른 tr들도 몇 종류있습니다만

스펙이 비슷하고 제 앰프에 쓰려던 것을 달아드렸습니다.

업그레이드로 위안하시고 정상참작을 구합니다.







포노단,mm&mc 회로 전해 컨덴서 모두 교환.신호단은 오디오용 전해 사용,

전원단 리캡.







파워 앰프 전해 컨덴서 모두 교환.삼화&삼영 105도급 전해 사용.커플링은 오디오용 전해 사용.

좌우 벨런스,오차를 줄이기 위해 일부 저항 오차 1%로 교환.

레벨 미터 회로&릴레이 회로 전해 컨덴서류 모두 교환.







릴레이는 일제 dec 것으로 교환.







포노 앰프,소스 셀렉터,전원단 기판 모두 재납땜

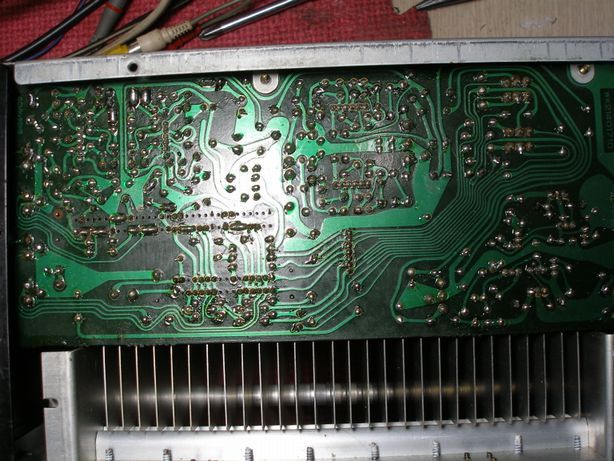

파워 앰프 기판 모두 재납땜.







컨트롤 기판 재납땜







릴레이 기판 재납땜.







파워 앰프 커플링에 비마 필름 병렬 삽입.







전원 임피던스 보상을 위해서 파워 앰프 컨덴서에 대용량 필름 병렬 장착.







시그널 1khz 입력,유사부하 8옴,좌&우 채널 출력 전압으로 1watt시 모습.

좌&우 밸런스가 거의 완벽합니다.볼륨&벨런스 가변 저항이 비교적 정확한 것 같습니다.







좌&우 채널 동시 구동 최고 출력 근처.8옴 부하시 약 72watt로 디스토션 0.1% 이하 근처입니다.

이 앰프는 회로 설계 실력도 좋고 바이어스 회로가 고급기 구성으로 60watt까지 디스토션이 0.02% 이하로

매우 저왜율 앰프입니다.



그외 레벨 미터 표기는 저출력&고출력시 각기 부정확 하오니 참고로 보시구요.

바이어스는 지정값 보다 좀 더 주었습니다.



작업비는 작업량이 좀 됩니다만 파워 tr 날려 먹고등으로 9만원 청구 드립니다.

파워 tr은 좋은 것이 들어갔으니 걱정마시고 편히 사용하세요.

편하신 시간에 들려주세요.좋은 연휴되세요.
