너무 오래 기다리시게 해드려 죄송합니다^^
제가 팔을 못쓰고 요즘 심한 당뇨로 기력이 없어서
무거운 기기를 미루다보니 더 늦어졌습니다.
그리고 일이 많은 기기들은 미루다보니 더욱 늦었습니다.
거듭 죄송합니다^^
예전에 살펴드린 기기인데 한쪽 채널 잡음등으로 입고주셨습니다.
잡음 원인은 스피커 셀렉터 접점,프리 앰프 커넥터 문제 같습니다.
근래 작업 옵션,작업비가 많이 올라가서 그전에 작업 옵션과 다른데
일반 작업이였는지,포노 앰프 쪽등은 그냥 두었었네요.
그런데 탈거가 힘든 중간 컨트롤 기판의 필터 앰프 tr,케페시터들을
교환해주는 것이 좋은데 교환해드렸었네요.
이 필터 앰프는 필터 온오프와 상관없이 신호가 항상 통과해서
교환해주는 것이 좋습니다.
프리 앰프 기판인데 그전에 리캡,ic,tr 교환등을 해드렸었습니다.
커넥터 핀도 세척되어 있는데 커넥터 쪽 핀쪽이 접점 불량 같습니다.
*프리 앰프 작업 내역.
-그전에 교환해드린 출력단 쪽 tr들을 지금은 구할수없는
그 시절 오리지널 수퍼 로우 노이즈 tr들로 전류 증폭율 선별해서 교환.
-저항류 톤 컨트롤 저항을 제외하고 오차 1% 메탈 필름 저항으로 교환.
고저항,바이어스저항,임피던스용 저항등은 잡음 특성이 좋은
메탈 필름 저항을 쓰면 좋습니다.
기존 저항이 너무 오염,그을려서 겸사 교환했습니다.
톤 컨트롤 쪽 저항은 턴 컨트롤 가변 저항 오차로 오차1% 저항이 별 의미 없습니다.
-커플링들을 비마 필름 4.7uf로 모두 교환.
입력 커플링은 출고시 1uf 용량인데 증량 교환했습니다.
필름은 용량이 클수록 주파수 vs 임피던스 특성이 평탄합니다.
개당 4천원 정도로 10개가 들어갔는데 그외 포노 앰프,파워 앰프,
튜너등 총 20개 사용했습니다.
-기존에 교환한 전해 케페시터들을 디커플링용은 2배 이상 증량 교환.
세계 최고 성능 수준의 삼영 nxb 사용.
-컨트롤류 3가지 용제로 세척.
*포노 앰프 기판 작업 내역.
-모든 tr을 수퍼 로우 노이즈 tr로 전류 증폭율 선별해서 교환.
-모든 저항 오차 1% 메탈 필름 저항으로 교환.
임피던스,일부 저항은 잡음 특성을 감안해서 1/2왓트 용량 사용.
-입출력 커플링 비마 필름 사용.
-전해 케페시터 모두 교환.디커플링 케페시터 용량 2배 이상 증량 교환.
-반고정 저항 교환 & 입력 감도를 스코프 & 왜율계로 최적화.
-기판 모두 재납땜 & 세척.
돌비 미터 회로 기판 tr,전해 케페시터 모두 교환.
기판 모두 재납땜 & 세척.
프리 앰프 입력 전단의 버퍼 앰프,태입 모니터 버퍼 앰프 기판인데
그전에 교환치 않은 태입 버퍼 앰프 쪽 tr,케페시터 모두 교환.
*전원 회로 작업 내역.
-그전에 교환해드린 1차 정류 케페시터를 출고시 470uf에서 2,200uf로 4배 이상 증량 교환.
그외 리플 필터 케페시터들 모두 증량 교환.
예전에는 삼화 105급을 사용했습니다만 지금 사용하는 고성능 삼영 nxb로
모두 교환했습니다.
-달링턴 레귤레이터 tr 초단 tr을 고전류 증폭율 tr로 교환해서
리플 필터 시정수용 저항값을 올려 리플 특성을 좋게 했습니다.
-반고정 저항 교환 & 전압 조정.
-기존에 릴레이를 출고시 단접점식에서 2접점식으로 바꾸어 드렸었는데
파워앰프-스피커 간의 큰 전류가 흐르는 곳이여서
기판 패턴을 배선을 덧대어 보강했습니다.
촐고시 발려진 기판의 케페시터 접착제가 아교같은 성질의 매우 강해서
잘 안벗겨집니다.기판이 너무 긁혀 이것은 그냥 두었습니다

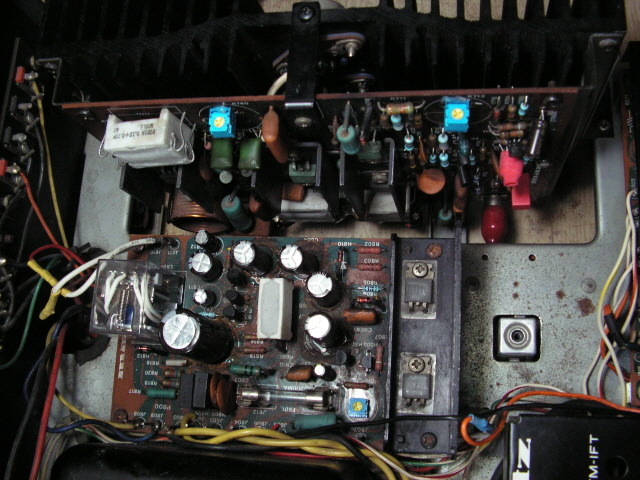

*파워 앰프 작업 내역.
-2단 전압 증폭단 tr을 고주파 특성이 좋은 tr로 선별해서 교환.
초단,2단 정전류용 tr 선별해서 교환.
그외 초단 tr은 그전에 선별 교환해서 그냥 두었습니다.
-입력 커플링을 출고시 1uf에서 4.7uf 비마 필름으로 증량 교환.
-주요 저항을 오차 1% 1/2 & 1/4 왓트 메탈 필름 저항으로 교환.
-반고정 저항 모두 교환.
-그외 큰 전류가 흐르는 곳은 굵은 단선을 덧대었습니다.
-파워 tr 절연지를 열전도가 더 좋고 방열 그리스 도포가 필요없는
실리콘 패드로 교환.
-바이어스 웜업후 온도 보상전에 조정.
if 기판도 다시 살펴드리려 했는데 그전에 잘 작업되어 있어서 그냥 두었습니다.
* 튜너 mpx 기판 작업 내역.
-출력단 앰프 tr을 수퍼 로우 노이즈 tr로 선별해서 교환.
-입출력 커플링 비마 필름 사용.
-주요 저항 오차 1% 메탈 필름 저항으로 교환.
마란츠 이 시리즈들은 mpx 기판 작업을 하려면
기판 배선들을 잘라서 연장해야 합니다.
-전해 케페시터,반고정 저항 모두 교환.
-기판 모두 재납땜 & 세척.
정확한 튜닝 미터 동조 지점.미터마다 오차가 있어서 아나로그 튜너들은 사진을 올려드리고 있습니다.
늘 이 지점에 튜닝하세요.
돌비 선택시에 한쪽 채널이 안나오는데 출력 커플링 케페시터 불량입니다.
이쪽은 용도가 없어서 고장난 케페시터 좌우 2개만 교환했습니다.
조명 전구를 led로 교환했습니다.
led 단점이 확산성이 떨어져 전구 소켓 사이가 어두운 그늘이 생기는데
그늘이 없게끔 간격을 맞추어 달았습니다.
20ma led 이지만 오래 쓸수 있게끔 전원을 직류로 바꾸고
6ma 정도로 전류를 줄여 달아서 거의 반영구적으로 교환이 필요없을겁니다.
그외 셀렉터 전구 모두 교환.
스테레오 램프는 led로 변경해서 차후 교환이 필요없습니다.
그런데...돌비 fm 선택에서 우측 채널이 고음이 안나옵니다.
원인은 돌비 출력이 연결되는 셀렉터 쪽에서 추가 케페시터 용량이 생기는 것인데
모두 조립했다가 셀렉터쪽을 다시 분해했습니다.
그러나 출고시 배선들이 너무 짧고 많아서 도저히 추적이 안됩니다.
제가 개업이래 이런 경우가 없습니다만 이것은 생업상 불가능해서
그냥 두었습니다.
이것을 원인을 찾으려면 배선들을 잘라내고
접점들을 추적해야 하는데 이 셀렉터는 일반 셀렉터와 달리
접점이 용도에 맞게 위치마다 통전 상태가 다릅니다.
그외 튜너부 안테나 선단부터 스테레오 왜율,분리도 까지 모두 재세팅 했습니다.
스테레오 왜율 1khz 0.46-0.4% 이하,
스테레오 분리도 1khz 43db 이상.
그외 모든 컨트롤류 세척.
오래 기다리시게 해드려 거듭 죄송합니다^^
