오래 기다리셨습니다.자잘한 작업이 많아 시간이 많이 걸렸네요.

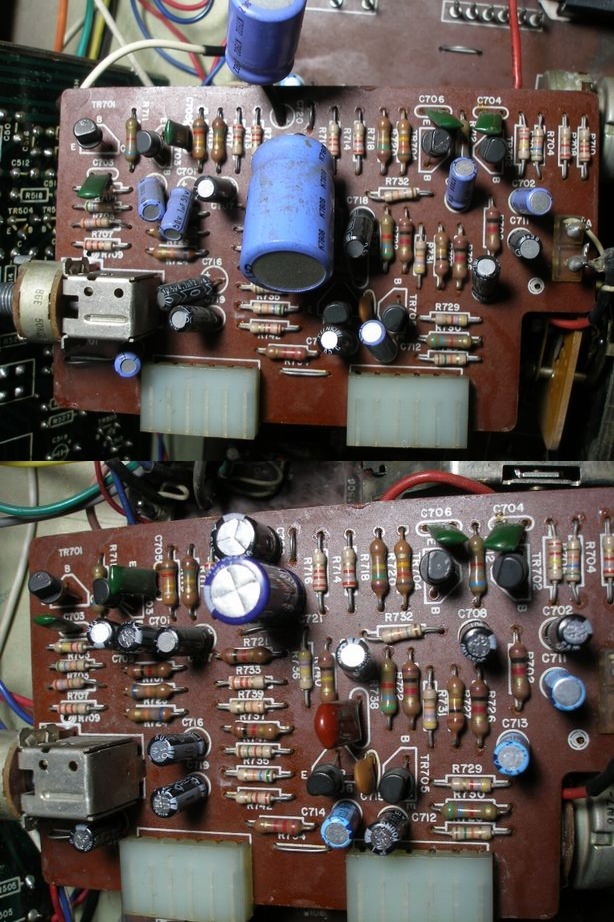

사진은 작업 전후 사진.8500 설계시와 다르게 출고시 저가화 하려고 삭제된 부분들이 있는데
모두 배려 해드렸구요,그외 성능 향상을 위해 몇가지 부분 삭제&추가&보완을 했습니다.
파워 앰프 컨덴서인데 8500 경우 10,000uf 용량으로 대용량 이였는데 15,000uf로 더 증량했습니다.
평활 컨덴서는 용량이 커질수록 저역 임피던스가 내려가고 초저역까지 얻을수 있습니다.
그외 고역 임피던스 보상을 위해 대용량 필름 병렬로 장착.
파워 앰프 초단 차동 tr을 hfe 측정을 해서 선별 조합 했습니다.
출고시 같은 형번으로 hfe 등급이 기존 gr에서 더 높은 bl 등급 tr로
50개 구입한 tr중에 8개 조합에 성공했습니다.
4개는 이 앰프에,나머지 4개는 다른 8500 작업에 쓰려고 미리 선별했습니다.
마크레빈슨 같은 하이엔드급 앰프들은 모든 tr들을 이렇게 선별해서 사용합니다.
그외 초단&2단 정전류 저항,부하저항,커런트 미러 저항,
nfb 저항등을 오차 1%급으로 교환했습니다.볼륨에 의한 밸런스 편차는 있어도
같은 신호 레벨이 들어간다면 거의 똑같은 특성을 얻을수 있습니다.
이 앰프는 초단 차동 앰프가 듀얼 tr이 아님에도 출력단 dc 옵셋 어저스터가 없는데
작업 전 70mv 편차가 작업후 옵셋 오차가 거의 없습니다.
커플링은 비마 필름 4.7uf로 교환.(시중가 개당 4천원.총 10개 사용)
설계시 마일러가 전해와 병렬로 들어가는 식입니다만 제조 단가 절감으로 삭제되어
기판이 공란입니다.
그외 톤 컨트롤 시정수용 마일러들을 박스형 필름으로 교채.
전해 컨덴서는 모두 리캡.삼화 삼영 105도급 사용.
파워 앰프&전원단 기판 모두 재납땜.
프리 앰프 작업 전후.전해 컨덴서 모두 리캡.신호단 일부 전해 비마 필름으로 교채.
스페셜하게 톤 앰프 저음&고음 부스트&컷 이득을 대폭 늘려 놓았습니다.
톤 컨트롤 0db 위치나 +6db 디피트 포지션,톤 컨트롤 오프시에는
그전과 똑같사오니 필요에 맞게 사용하세요.
그외 파워 앰프와 마찬가지로 초단 차동 앰프 정전류저항,부하저항,
임피던스 보상 저항,nfb 저항등은 오차 1%급으로 교채 해놓았습니다.
커플링은 비마 필름 사용.다른 신호단은 오디오용 전해 사용.
디커플링&바이페스 전해 컨덴서 용량 4배 이상 증량 장착.
그외 기판 모두 재납땜.
릴레이&보호 회로&스피커 셀렉터 기판.
전해 컨덴서류 리캡&사진에는 없는데 조립후 파워 앰프 직류 검출 tr이 한쪽 이상이
불량이여서 다시 뜯어 tr 2개 교환했습니다
릴레이 탈거 세척.이 릴레이는 튼튼해서 접점만 세척해주면 별 문제없이 쓸수 있습니다.
마이크 앰프&소스 믹싱 기판.이쪽은 일반 그레이드 전해로 리캡했습니다.
포노 앰프 모두 리캡 & 8500 포노 앰프는 nf 직류 바이페스 컨덴서가 설계시는 470uf인데
3단 포노 게인 셀렉터 전환시 팝음으로 4.7uf?? 가 들어가 있습니다.
포노 사용시에 저역이 많이 잘립니다.복구.
그외 커플링은 오디오용 전해를 사용했는데 병렬로 비파 필름을 추가했습니다.
설계시엔 마일러를 넣게끔 되어 있습니다만 삭제되어 있습니다.
그외 기판 모두 재 납땜.
전구가 3볼트 저전압이라서 기판 저항을 바꾸어 맞추어 달아놓았습니다.
시그널 1khz 입력,좌&우 2채널 밀리볼트 미터 1watt시 밸런스.
볼륨 편차로 우측이 조금 더 큽니다.밸런스로 보정하셔서 사용하세요.
1khz 입력&좌&우 채널 동시 구동,8옴 부하시 최고 출력 부근으로 약 72watt가 나옵니다.
72watt 시 디스토션 0.3% 이하.당시를 감안하면 꽤 고출력 앰프입니다.
꼬박 3일 작업으로 완성.
바이어스는 웜업후 조정.그외 컨트롤류 모두 세척.
작업비는 부품값도 꽤 됩니다만 3대째 맡겨주신 앰프라서 나름 할인가 15만원 청구 드립니다.
제가 요즘 일하다보니 밤낮이 뒤집어져서 가급적 저녁 시간에 들려주시면 감사하겠습니다.
새해 복 많이 받으세요.
