파나소닉 프리 파워 SE-CA7 (2013년 10월 일반)

작업은 지난 주쯤에 완료되었습니다만 작업 보고가 늦어 죄송합니다.

리캡 작업으로 입고주셨는데 케페시터들을 살펴보니 아직 괜찮습니다.



미니 기기이지만 1차 정류 케페시터가 오디오 그레이드가 들어가 있고

파워 앰프가 a&b급 전환식이네요.마이컴 탑재 기종에 일부 미세소자 규격인



smd 규격 부품이 있어서 제 형편으로는 작업이 안되는 기종입니다만

이미 보내주시라고 해서 살펴드렸습니다.







튜너 기판이 좀 시원한데 튜너 소스가 사양화된 이후 기기들은

대부분 이렇습니다.그나마도 이 정도면 요즘 튜너들에 비하면

고급급에 탄탈도 들어가고 구성이 좋은 편입니다.



그러나 일본 내수용 주파수이네요 ^^

일본만 주파수를 이리 씁니다.



튜너 기판은 손대지 않았습니다.

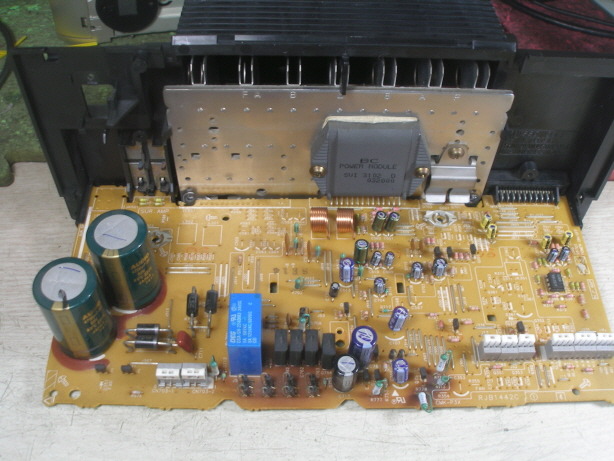

ic 파워 앰프인데 소출력 a급 전환 지원되는 ic로 저도 이런 ic가 있는 것은 처음 알았습니다.

아마 시장에서 구할수 없을 것 같은데 스피커 단자 쪽에 숏트가 나지 않게끔 주의하셔서 사용하세요.







앞서 문의주셨던 기판 그을림인데 다이오드,저항등 열이 많은 곳이 그을려 있습니다만

기판만 그을린 것으로 괜찮습니다.작게 만드려고 소자 용량을 이리 빠듯하게 쓰면

열이 많이 나게 됩니다.

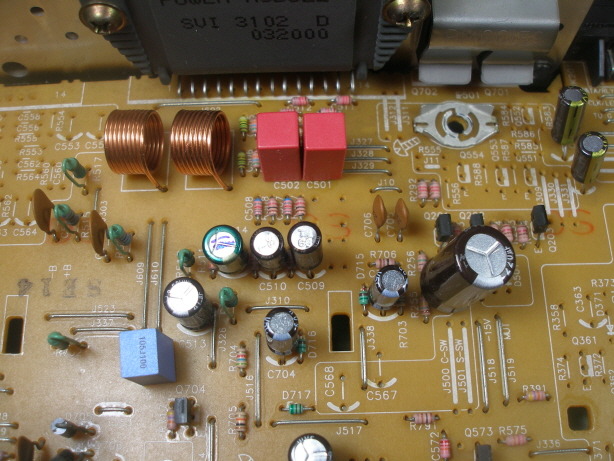

1차 정류 & 파워 앰프 케페시터는 출고시 오디오 그레이드가 들어가 있네요.







국산 삼영 오디오 그레이드로 교환했습니다.개당 만원이 넘습니다

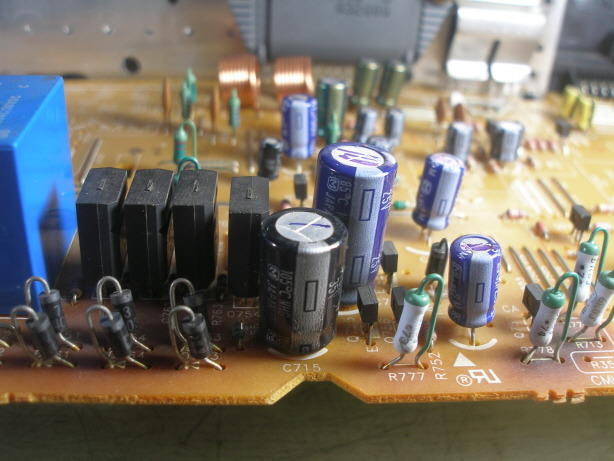

그외 전해 케피시터 모두 교환했습니다.

로우 esr 삼영 고급 nxb 그레이드 & 오디오 그레이드 & 커플링은 비마 필름으로 교환했습니다.

시중 비마 대리점에서 개당 3,500원 정도 합니다.







기판은 냉납이 우려되는 부분,커넥터 쪽등만 재납땜 했습니다.







전해 케페시터 1개가 100볼트 고압인데(+ - 전원간 베이페스용)

이 규격은 제가 가진 좋은 것이 없어서 그냥 두었습니다.

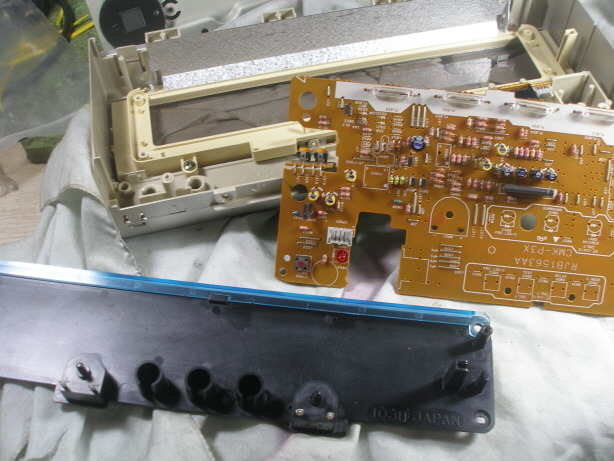

프리 앰프쪽 기판이 파워 앰프 전면 패널 기판 쪽에 있습니다.

출고시 작게 만드려고 미니형 규격 전해 케페시터가 들어가는데



전해는 특성상 케이스가 클수록 성능이 좋습니다







기판 위쪽에는 공간상 일반 전해도 쓸수가 없어서

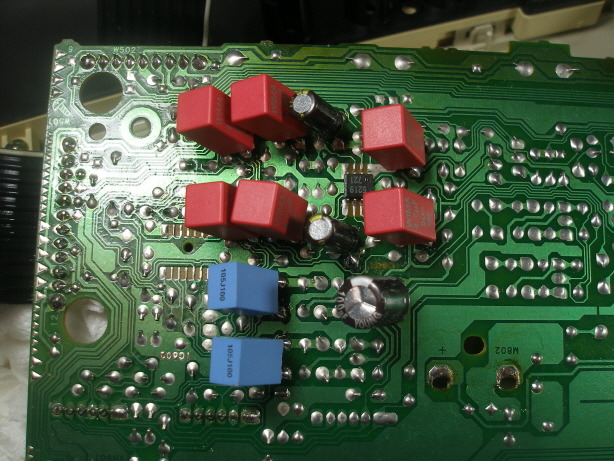

기판 밑으로 신호 계통은 비마 & 필름,그외 필름 규격으로는 외형이

커져서 없는 10uf급 이상 용량은 오디오 그레이드 & nxb급으로 교환했습니다.







그외 레벨 미터 편차 수정해놓았습니다.

구성상 그리 고급기는 아닙니다만 기기가 이쁘네요.

그러나 파워 ic나 마이컴 보드 문제가 생기면 수리가 어렵답니다.



잘 사용하시고 혹 불편하신 점 있으시면 말씀주세요.

좋은 하루되세요
