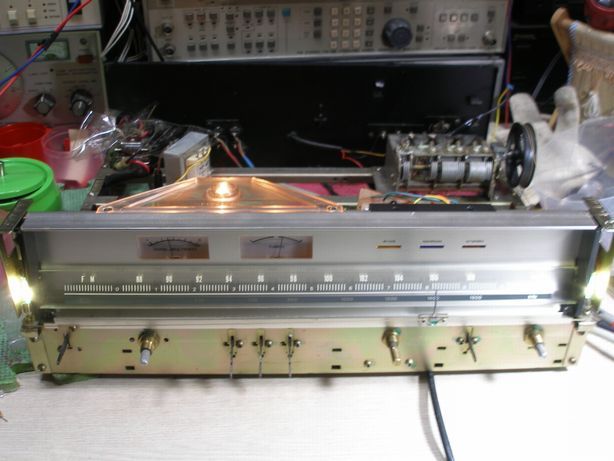

금성 튜너 GST1000 (2010년 1월 일반)

튜너 상태가 좀 심각하네요.거의 폐기급입니다만 복구했습니다.

입고시 상태는 if 회로 아웃&전원트렌스가 교채되어 있는데 전압이 너무 떨어집니다.







전원트렌스 정격이 너무 낮습니다.튜너측 공급 전압이 6볼트대로 간신히 소리는 나는 상태.

12볼트라고 되어 있습니다만 전구용 전원을 중간 탭에 연결 해놓았는데 전류 용량이 작아서

이리 쓰면 전구 작동시마다 튜너 전원이 6볼트 까지 변동을 해서 묵음 상태가 나옵니다.







인켈 td2000의 전원트렌스로 교채했습니다.고정 볼트 구멍은 드릴로 뚫어서 고정했습니다.

전구용 전원도 별도 탭에서 취부해서 안정적으로 작동합니다.

정류 회로는 전원트렌스가 양파식이라서 기존 브릿지 타입에서 양파로 변경을 했습니다







전구류는 모두 교채.스케일 램프 좌우 휴즈형 전구 2개 교환,미터 조명 전구등.



*작업 내역

-하이 밴드 108mhz & 로우 밴드 87.5mhz & 센터 밴드 98.5mhz 설정 & rf 게인 동일.

-if 회로 여러곳 수리.그전에 수리하다가만 흔적이 있습니다.

네로우 밴드도 복구.

-검파 코일,mpx v.c.o 정밀 최적화.

-스테레오 디스토션 1khz wide band 0.2% & narrow band 0.68% 까지 얻음.

-스테레오 분리도 1khz wide band 47.7db & narrow band 29.2db 까지 얻음.

-전원 트렌스 교채.정류 회로 변경.

-전원 레귤레이터 tr 교채.정류 컨덴서 1개 교환.

-스케일 창 분해 청소.

-바리콘 세척&링줄 재정렬.

-전구 모두 교환.

-컨트롤류 세척

.

편하신 시간에 들려주세요.좋은 하루되세요.
