마란츠 리시버 2285 (2012년 10월 오버홀)

오래 기다리시게 해서 죄송합니다.

오버홀 작업으로 입고주셨습니다.그전에 리캡등 diy 하시다가 휴즈가 나가는등 하셔서

겸사 입고주셨습니다.



얼마 전에 마침 2285 오버홀 작업을 했는데 작업 옵션이 거의 비슷하고

중복되는 내용이 많아서 사진은 이 기기 내용입니다만 글은

앞서의 오버홀 작업 내용을 많이 캡쳐 인용하오니 참고되시구요,



작업을 이틀 정도에 맞추려 했습니다만 앞전 2285도 그렇고 도저히 안되네요.

두 기기 모두 3일째 완료를 했는데 요즘 해드가 좋지 않아서

2285 작업한지가 며칠 안됩니다만 작업이 낯섭니다.







휴즈가 나간 상태를 보면 큰 전류로 숏트가 나는 증세인데 여기저기 작업을 많이 하셔서

어디가 원인인지 한참을 살펴야 했습니다.사진은 전원단 기판인데 리켑하신 컨덴서 리드가

컷트되지 않고 그냥 있는데 이것외에 총 3개 컨덴서 리드가 사진처럼 컷트안된 상태로 있네요.



다행히 주변 tr들은 나가지 않았습니다.휴즈가 나가는 원인은 이 부분이 아닙니다.









사진은 파워 앰프 좌측 채널 전원 & 스피커 출력 커넥터인데

커넥터 연결이 뒤집어져서 좌우가 바뀌어 있었습니다.



여기는 미처 의심못하고 한참 전원들을 컷트해가며 해맸습니다.

사전에 작업된 기기들은 이처럼 애로가 있습니다.



저 커넥터를 뒤접어 연결을 하면 파워 앰프 + - 전원이 한쪽은 접지에 숏트되고

한쪽은 스피커 출력단에 연결이 됩니다.휴즈 & 보호 회로가 없었다면

오리지널 파워 tr들이 나갔거나 스피커도 단번에 나갔습니다.







파워 tr들은 다행히 괜찮습니다.내부 저항 값 & 누설 불량들 있을수 있어서

모두 떼어서 측정을 하고 다시 조립했습니다.그렇지 않으면 나중에 혹 문제가 생길수 있습니다.







전원 & 보호 회로 기판인데 그전에 리캡을 하셨습니다.

사용된 컨덴서가 솔리드형을 제외하곤 괜찮아서 그냥 두었습니다.

솔리드 전해는 누설 전류가 커서 제조사 메뉴얼에도 오디오 커플링으로는

사용치 말라고 되어있는데 임피던스 특성은 좋아서 전원 회로용으로는 좋습니다.







릴레이가 소켓으로 접점 2핀 타입의 국산 릴레이로 교환되어 있는데

저도 사용하는 릴레이입니다만 접점 4핀 타입으로 쓰는 것이 훨씬 좋습니다.

그리고 시중에서 구할수 있는 릴레이가 신품도 접점 문제가 많고

접점이 붙어있는 힘이 약합니다.제 경우 근래엔 가급적 기존 릴레이를

유용하고 있습니다.



소켓 작업을 해놓으셨는데 대전력이 걸리는곳이라서 좋지 않습니다.

탈거한 원래 릴레이를 동봉주셔서 접점 청소해서 다시 달아놓았습니다.







전원 & 릴레이 기판 모두 재납땜 & 세척.







마란츠 이 시리즈 리시버들은 프리 & 파워 분리 기능이 지원되는데

단자가 스윗치식입니다.그전에 접점 문제가 있었는지 사진처럼 작업이 되어 있는데

살펴보니 점프를 한것이 아니고 출고시 배선과 별다른 내용이 없네요.

배선 연결이 좋지 않아서 조치해놓았습니다.







2285는 전원 트렌스 2차 쪽이 듀얼 탭 출력으로 전원 트렌스 2개가 한 케이스인 것과 비슷합니다.

파워 앰프 전력단 전원만 좌우 채널 분리식입니다.전력단 평활 컨덴서가 2개입니다만

역시 케이스 한개에 컨덴서 2개가 내장된 형식인데 오디오용 특주품으로 요즘엔 이런 컨덴서가

시중에 없기 때문에 교환이 어렵습니다.



또 경험상 마란츠 이 컨덴서가 불량율이 제법 많아서 교환해주는 것이 좋습니다.







출고시 용량이 전원당 6.800uf인데 10,000uf로 증량 장착했습니다.

만능 기판으로 기판을 짜고 컨덴서 리드들은 이쪽은 작은 저항도 매우 성능에

영향이 크기 때문에 두꺼운 배선의 심선으로 납을 두껍게 입혀서 임피던스 영향을

최대한 줄였습니다.



그외 중고역 임피던스 보상용 대용량 필름 컨덴서 병렬 장착.

그외 방전 저항 추가.







초단 차동회로 tr 4개를 전류 증폭율 실측 선별한 tr들로 교환했습니다.

외부 온도에 두 tr 특성이 같게끔 수축 튜브로 열결합 해놓았습니다.







반고정 저항 4개 교환.







이 기기도 nfb 게인 저항 하나가 오차가 제법 커서

모두 걷어 내고 오차 1%급 메탈 필름으로 교환했습니다.

요즘 오차 5% 저항은 오차가 작습니다만 예전 저항들은 오차가 큽니다.



그외 저항을 손댄 차에 입력 임피던스 저항,고역 주파수 제한 저항등을

역시 오차 1% 메탈 필름 저항으로 교환했습니다.

메탈 필름 저항은 잡음이 가장 적어서 신호 계통,바이어스에 쓰면 좋습니다.



80년대 고출력 공연 음향 장비 기기들은 그런 쪽 회로들은 메탈 필름 저항을 사용했습니다.

80년대 인켈 기기를 보면 오차 5%급입니다만 80년대말 기기들은 모두 메탈 필름 저항을 사용했습니다.



그외 초단 차동회로 부하 저항 & 정전류 회로 저항도 교환했습니다.

이 2285 파워 앰프는 구조가 독특하게 입력단부터 저가형? 푸시풀 작동인데

+ - 신호 위상을 입력단부터 종단까지 상하 대칭 푸시풀 작동하는 식입니다.



그 때문에 위의 저항값 정밀도가 좋을수록 좋습니다.

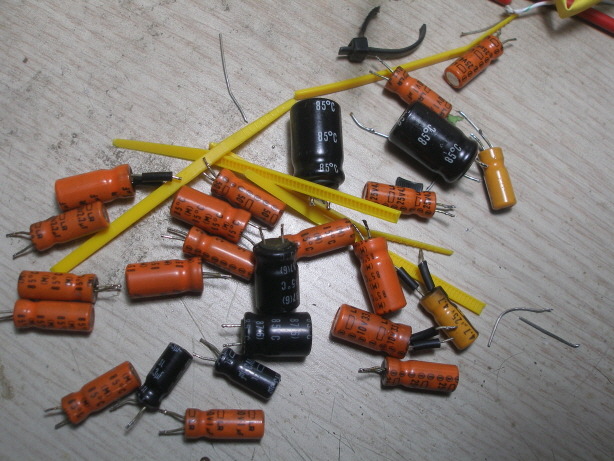

그외 전해 컨덴서류 모두 교환.오디오용 전해,로우 esr 삼영 고급 nxb급 사용.







파워 앰프 기판 모두 재납땜 & 세척.







2285,2265도 그렇습니다만 프리 앰프 기판에 컨덴서 극성 표기가 반대로 된것이 1개 있습니다.

앞전에 작업한 2285는 기판이 바뀌었는지 수정되어 있었습니다.







프리 앰프 초단 차동 회로 tr이 듀얼식이 들어가는데

경험상 이 tr 불량율이 많습니다.지금은 별 문제 없어 보입니다만

혹 차후에 간헐적으로 잡음등 문제가 날수 있기 때문에

아예 모두 교환했습니다.



역시 전류 증폭율 실측 선별한 tr들로 열결합해서 교환해놓았습니다.







프리 앰프 전해 컨덴서류 모두 교환.오디오용 전해 & 삼영 nxb급 사용.

입력 커플링은 필름으로 교환했습니다.







프리 앰프 기판 모두 재납땜 & 세척.







포노 앰프 & 입력 셀렉터 기판 전해 컨덴서 모두 교환.

오디오용 전해 & 삼영 nxb급 사용.

그외 기판 모두 재납땜 & 세척.









튜너 기판 전해 컨덴서류 모두 교환.

오디오용 전해,일부 필름,그외 삼영 nxb급 사용.







튜너 기판 반고정 저항인데 2개는 고급형이 없어 일반품으로 교환했습니다.

2285는 튜너 출력단이 좌우 앰프 게인 조절식으로 반고정 저항이

좋지 않아서 잡음등이 생길수 있습니다.



튜너부 좌우 출력 전압 편차 0.0db 이내로 조정해놓았습니다









튜너부 기판 모두 재납땜 & 세척.

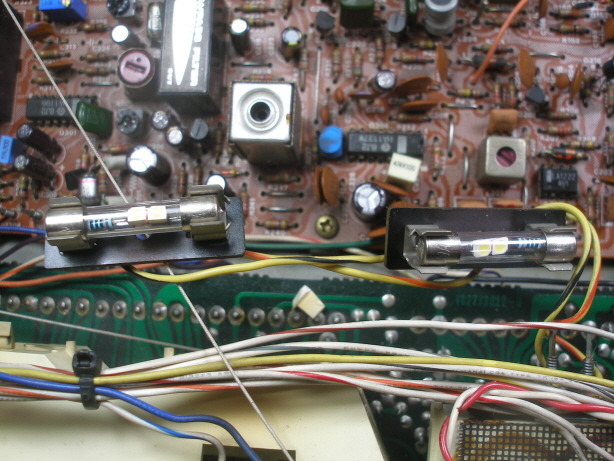

조명 전구가 그전에 led로 교환되어 있는데 카페 들려주시는 *님께서 만드신 것인지,모르겠네요.

스케일 창이 어두워서 살펴보니 전구들이 정면을 향하지 않고 꽂혀 있네요.

led 전구는 확산성이 없어서 스케일 판을 향하도록 정면 쪽으로 두어야 합니다.

이쪽 전구는 교환하지 않고 방향만 돌려놓았습니다.







미터용 전구 2개만 *님표 led로 교환했습니다.







튜닝 바늘 전구 교환.출고시 전구보다 밝지 않사오니 참고되시구요.







스테레오 전구 교환.







정확한 튜닝 미터 동조 지점.

튜닝 미터마다 오차가 있어서 아나로그 튜너들은 사진을 올려드리고 있습니다.

조금 좌측인데 시그널 미터와 상관없이 늘 이 지점에 튜닝하세요.



시그널 미터는 그전에 미터 레벨이 너무 많이 올려져 있어서

작업후 미터가 꺽입니다.미터 레벨을 많이 내려놓아서 그전보다 미터 눈금이

덜 뜨게 됩니다만 감도,성능등은 향상되었사오니 참고되시구요.







앞 패널이 때가 많아서 노브류와 물청소 했습니다.







우드 케이스 볼트들이 없는데 제가 이 볼트는 가진 것이 없어서 그냥 두었습니다.

이 볼트는 아무 볼트나 쓰면 안되고(나중에 탭이 망가지면 방법이 없습니다)

볼트 탭,길이가 맞는 것을 사용하셔야 합니다.









뒷 단자류 세척.







작업 완료.



*작업 내역

*튜너부

-바리콘 세척.바리콘이 많이 쩔어서 누차 세척을 했습니다만

바리콘이 접히는 88-98mhz 구간은 조금 잡음이 남아 있습니다.

혹 차후 또 쩔을수가 있는데 튜닝 노브를 자주 움직이셔서 사용하세요.



-하이 밴드 108mhz & 로우 밴드 88mhz & 센터 밴드 98.5mhz 설정 & rf 게인 동일.

-검파 코일 상하부 코어,튜닝 미터 센터,mpx v.c.o,로우 페스 필터 코일 정밀 최적화.

-스테레오 디스토션 1khz 0.2% 이하 까지 얻음.

-스테레오 분리도 1khz 좌채널 50.0db & 우채널 48.6db 까지 얻음.

나쁜 쪽 채널에 trade off함.

-좌우 출력전압 편차 0.0db 이내.

-전해 컨덴서류 모두 교환.오디오용 전해,일부 필름,삼영 nxb급 사용.

-반고정 저항 4개 교환.

-기판 모두 재납땜 & 세척.

(튜너부 작업 10만원)



*전원단

-파워 앰프 전력단 컨덴서 10,000uf 4개로 교환.기판 제작.

-중고역 임피던스 보상용 대용량 필름 컨덴서 4개 장착.

-블리더 저항 4개 장착.

-접지 작업.

(파워 앰프 전원 작업 8만원)



*파워 앰프

-초단 차동 회로 tr 4개 전류 증폭율 실측 선별한 tr로 교환.

-전해 컨덴서류 모두 교환.오디오용 전해,삼영 nxb급 사용.

-반고정 저항 4개 드릴링해서 장착.

-주요 회로 저항 오차 1%급 메탈 필름 저항으로 16개 교환.

-기판 모두 재납땜 & 세척.

-아이들 전류 웜업 20분후 지침 값으로 조정.

(파워 앰프 작업 10만원)



*전원단 & 릴레이 기판

-릴레이 세척 & 작동 시간 지연.

릴레이 붙는 시간을 늘려놓았는데 마란츠 이 시리즈 리시버들이

릴레이 붙는 시간이 짧아서 파워 앰프 차동회로 전압이 정상 작동에

걸리는 시간이 길어서 직류 전압이 출력이 되어서 전원 인가시에 퍽하는 소리가 납니다.

 충분히 옵셋 작동 시간에 들게끔 릴레이 시간을 늘려놓았사오니 참고되시구요.



-기판 모두 재납땜 & 세척.

(전원단 기판 작업 2만원)



*프리 앰프

-초단 tr 8개 전류 증폭율 실측 선별한 tr로 교환.

-전해 컨덴서류 모두 교환.오디오용 전해,입력 커플링은 필름 사용.

그외 삼영 nxb급 사용.

-기판 모두 재납땜 & 세척.

(프리 앰프 작업 7만원)



*포노 앰프 & 입력 셀렉터 기판.

-전해 컨덴서류 모두 교환.오디오용 전해,심영 nxb급 사용.

-기판 모두 재납땜 & 세척.

(포노 앰프 기판 작업 5만원)



*그외

-조명 전구 2개 led로 교환(개당 3천원)

-튜닝 포인터 전구 교환(1만원.잔손이 제법 갑니다)

-컨트롤류 모두 분해 세척.2차에 걸쳐 다른 용재 사용.(3-5만원)

-스케일창 내부 청소.

-뒷 단자류 세척.



편하신 시간에 들려주세요.좋은 하루되세요.
