마란츠 리시버 2218 (2011년 7월 오버홀)

오버홀 작업으로 입고주셨습니다.기기가 fm 외에는 별 문제는 없네요.







작업후 사진입니다.







링줄 교환을 말씀주셨는데 이 정도면 다른 기기들에 비해서 상태가 좋은 편입니다.

교환하지 않아도 됩니다.







파워 앰프&전원단 작업 전

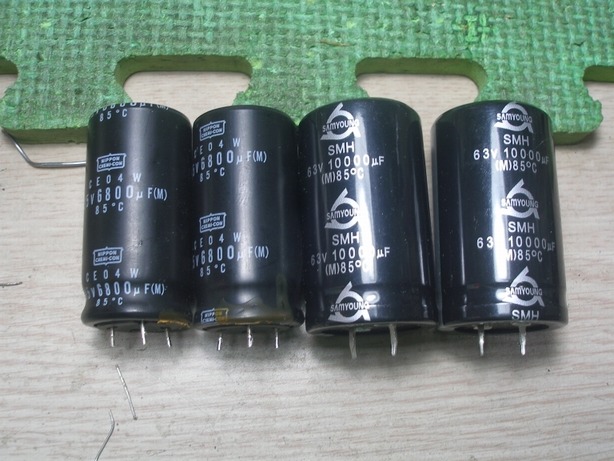

파워 앰프 컨덴서 6,800uf를 10,000uf로 증량 교환.







반고정 저항 교환.







작업후 사진.그외 전해 컨덴서류 모두 교환했습니다.

커플링은 오디오용 전해,그외 삼화 105도급 사용.

기판 모두 재납땜 했습니다만 깜박 사진을 못찍었네요.







바이어스 컷오프 회로 기판 재납땜.







프리 앰프 기판 작업 전인데 작업후 사진이 없네요.

전해 컨덴서류 모두 오디오용 전해로 교환.기판 세척,컨트롤류 세척 했습니다.







프리 앰프 기판 모두 재납땜.







컨트롤 기판 재납땜.







포노 앰프 작업 전.







포노 앰프 작업 후.전해 컨덴서류 모두 오디오용 전해로 교환.







포노 앰프 기판 모두 재납땜.







튜너 기판 am 회로 제외 전해 컨덴서류 모두 교환했습니다.

오디오용 전해,필름,그외 삼화 105도급 사용.









튜너 기판 am 회로 제외 모두 재납땜.







튜닝 포인터 전구 교환.







스케일 조명 전구 모두 교환.

휴즈형 전구가 7개 들어가는데 마지막 남은 딱 7개가 모두 들어갔습니다.







전면 패널,노브류 물세척.







뒷면 단자류가 좋지않아서 사포질을 해놓았습니다.



*작업 내역

*튜너부

-바리콘 세척.

-프론트 엔드 조정.

-검파 코일,mpx v.c.o 정밀 최적화.

-스테레오 디스토션 1khz 0.5% 까지 얻음.

-스테레오 분리도 1khz 48.4db 까지 얻음.

-am 회로 제외 전해 컨덴서류 모두 교환.오디오용 전해,필름,삼화 105도급 사용.

-am 회로 제외 기판 모두 재납땜.



*전원부

-전력단 컨덴서 6,800uf ->10,000uf로 교환.

-전해 컨덴서류 모두 교환.삼화 105도급 사용.

-기판 모두 재납땜.



*파워 앰프부

-전해 컨덴서류 모두 교환.커플링은 오디오용 전해 사용,그외 삼화 105도급 사용.

-반고정 저항 2개 교환.

-기판 모두 재납땜.

-바이어스 조정.



*프리 앰프부

-전해 컨덴서류 모두 교환.오디오용 전해 사용.

-기판 세척 & 모두 재납땜.



*포노 앰프부

-전해 컨덴서류 모두 교환.오디오용 전해 사용.

-기판 모두 재납땜.



-그외 컨트롤 기판등 재납땜.

-스케일창 분해 청소.

-튜닝 포인터 전구 교환.

-스케일 조명 전구 7개 교환.

-전면 패널,노브류 물세척.

-셀렉터,컨트롤류 모두 세척.



잘 사용하시고 혹 불편하신 점 있으시면 들려주세요.

좋은 하루되세요.
