마란츠 프리 앰프 SC7 (2007년 10월 오버홀)

오래 기다리시게 해서 죄송합니다^^







sc7은 기판 수리가 필요할 경우 전면 패널을 모두 분해해야 합니다.







포노단&프리 앰프 출력단에 릴레이가 2개 들어가는데 구할수 없는 규격이여서

그전 작업자가 다른 릴레이를 유용해두었네요.







이 앰프는 전 회로가 sepp 출력단 구조인데 고주파 왜율을 좋게 하려고 전류를

많이 흘려 열이 많이 발생합니다.거기에 철판 케이스로 쉴드한 구조라서

기판이 열에 의해 많이 그을려 있습니다.



전해 컨덴서들은 수명이 다했고 전원단 밑 쪽에 있어서 열 방출이 어려운

해드폰 앰프 쪽은 컨덴서가 모두 나가서 해드폰 기능 아웃.







볼륨 버퍼 앰프.

고급기 답게 차동 입력에 sepp 형식으로 되어 있습니다.

바이페스 선택을 하시면 신호가 이 앰프만 통과하게 됩니다.



이 앰프는 출고시엔 앰프 입력에 fet 차동 회로를 써서

다이렉트 커플링 앰프인데 직류 유입 문제로 문제가 많았는지

나중에 커플링 컨덴서 추가 됐습니다.



사진에 파란 컨덴서가 입력 커플링인데 그전에 교환한것 같습니다.

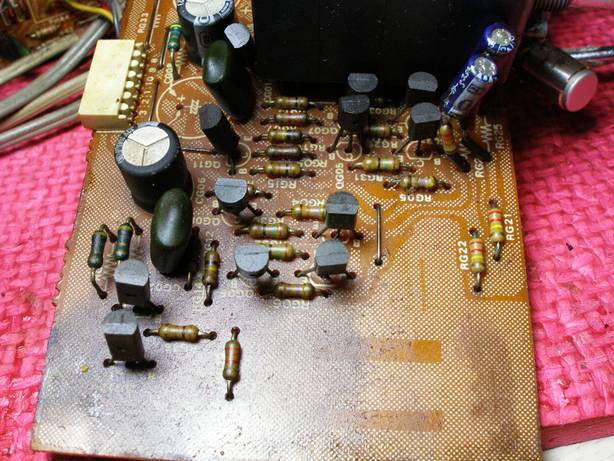

프리 앰프 sepp 출력 tr 전류가 큰편인데 오랜 세월 열화되어 쟂빛으로 바래있습니다.

그 옆 저항들도 그을려 있습니다.







전원단도 그 전에 수리된 흔적이 있는데 규격이 다르게 교환되어 있었습니다.







작업 후 사진.

+ - 측 레귤레이터 tr들 컴플리멘터리 페어로 모두 교환.







정류 다이오드도 리드가 부식되어서  교환했습니다.







전원단 컨덴서 모두 교환.

컨덴서들은 삼화 rg 그레이드 사용.세라믹 컨덴서도 교환.

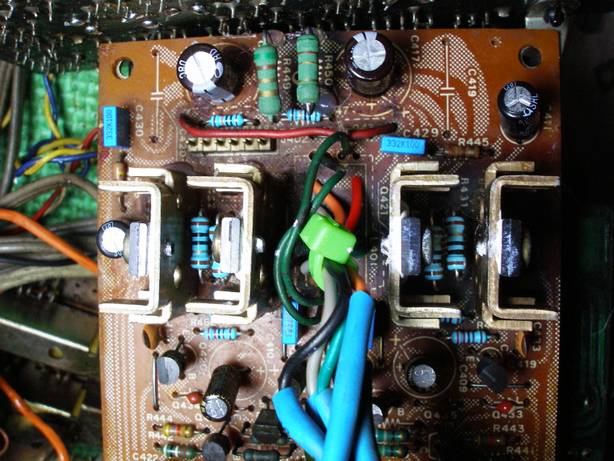

전원 기판 밑쪽에 있는 해드폰 앰프 기판.

그 시절 고급기답게 대출력 tr이 방열판에 달린 고출력 해드폰 앰프 구조입니다.

출력단 커플링식인 otl 방식인데 출력 커플링 용량도 큽니다.



그러나 무음 상태입니다.







작업 후 모습.

사진이 20개 밖에 올라가질 않아서 다음 글로 이어집니다^^







볼륨 버퍼 앰프 작업 후.

모든 저항류를 밸런스 확보를 위해 오차 1% f급으로 교환.



금속 피막형 저항은 탄소 피막 저항보다 고주파&잡음 특성이 좋습니다.

국내에서는 유일하게 인켈 앰프들이 80년대에 5%급 금속 피막 저항을 사용했습니다.



전해 컨덴서류 모두 교환.삼화 rd&rg 그레이드,커플링은 오디오용 전해 사용.

그을린 마일러 컨덴서들은 박스형 필름으로 교환.



그외 출력단 tr들은 작동은 정상입니다만 열화가 너무 심해서

같은 번호 신품으로 교환 했습니다.







프리 앰프 기판 작업 후.

모든 tr&컨덴서들을 신품으로 교채 했습니다.

저항들은 98%이상 모두 f급으로 교채했습니다.



이 저항들 교환하는데 하루 반나절 작업을 한것 같습니다.

작업 전엔 저항 교채는 예상에 없었는데 너무 상태가 좋지 않아

여차저차 작업하다보니 모두 교환하고 말았습니다.







릴레이는 맞는 규격이 없어서 별도 배선으로 매달았습니다.







포노단 출력 tr이 어제 도착해서 작업을 완료했습니다.

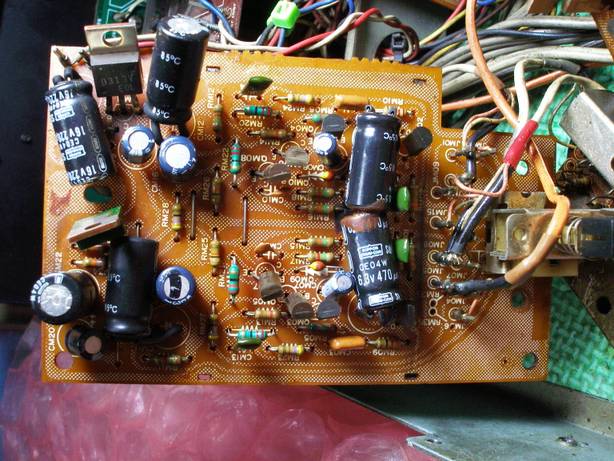

사진은 mc 카드릿지 앰프 기판입니다.

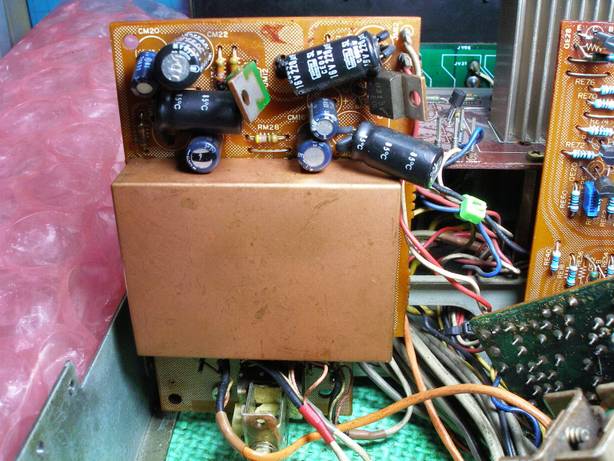

mc 앰프 작업 전후.전해 컨덴서 모두 교채.

삼화 rd&rg그레이드,삼영 오디오용 전해 사용.







태입 버퍼 앰프 기판 작업 전후.전해 컨덴서류 모두 교채.







포노 기판 커넥터가 접점 문제로 그전에 납땜되어 있습니다.







포노 앰프 기판 작업 전.







출력 커플링이 무극성 전해가 사용되는데 그전에 극성 전해로 교환되어 있습니다.

앰프간 입출력이 0볼트로 전위차가 없고 전원 투입,과도 상태에서는 출력단 전압이

변동해서  무극성을 사용해야 합니다.







일부 그을린 저항들은 f급으로 교환 했습니다.

출력&드라이브단 tr 교환.



전해 컨덴서류 모두 교환.삼화 rd&rg 그레이드,오디오용 전해,무극성 전해 사용.

릴레이 교환.







스코프 출력 한쪽이 엉뚱한 곳에 연결되어 있었습니다.

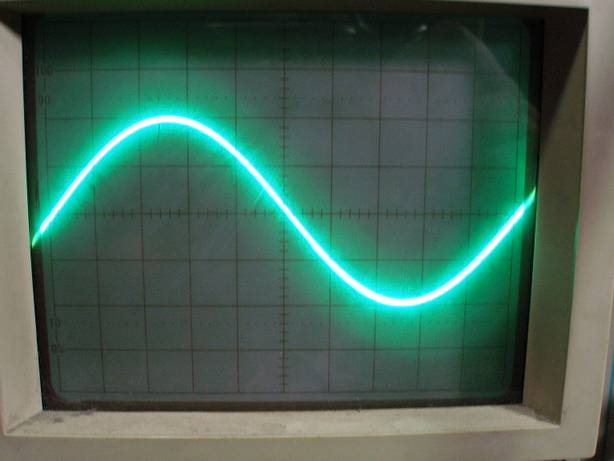

좌우 2채널 오버랩 된 파형으로 매우 좋습니다.







볼륨 오차,좌우 밸런스 매우 좋습니다.







4일 작업 끝에 작업 종료.

좋은 옵션들로 업그레이드 되었습니다.



그전에는 릴레이를 점프해두어서 전원을 넣으면 바로 소리가 났는데

지금은 수초후 릴레이가 붙은 후에 소리가 납니다.

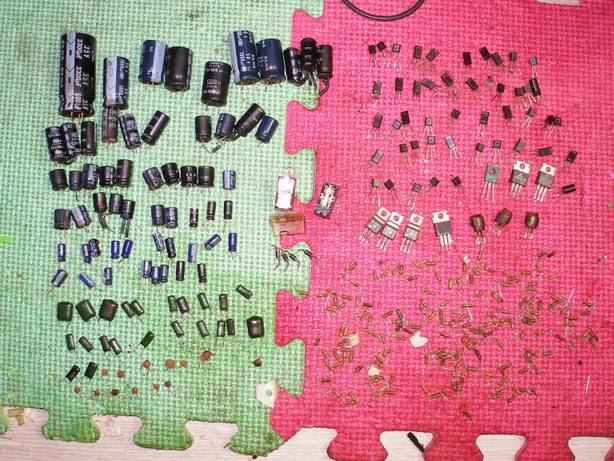

교환된 부품들.



작업비는 처음에 10만원 전후 말씀드렸습니다만 내부 상태가 너무 안좋아서

15만원 입니다.오버홀 하는 김에 더 살펴드렸습니다.



내일부터는 정신차리고 생업형 작업에 전념을 해야겠습니다.

편하신 시간에 들려주세요.좋은 하루되세요^^
