AR 리시버 (2006년 7월 일반)

테스트까지 작업이 좀 길어졌네요.

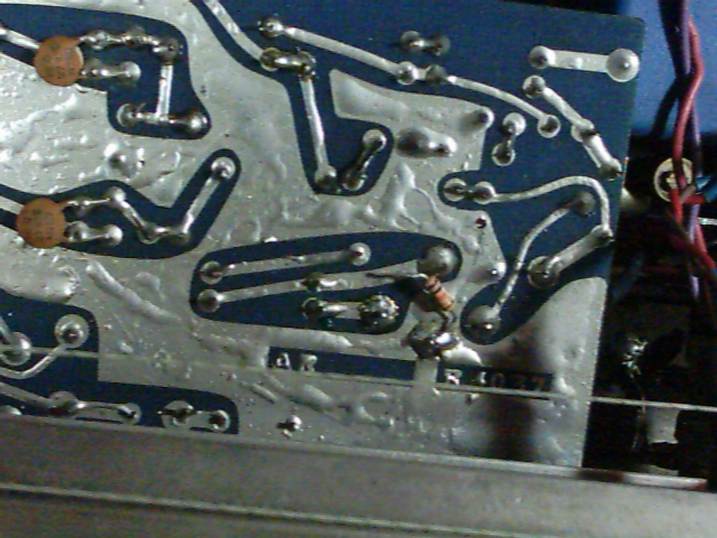

이 리시버는 한쪽 채널이 수리한 경력이 있는데 파워,드라이버 tr이

컴플리멘터리 페어가 아닌  다른 tr들로 교환되어 있습니다.



이 앰프는 프리드라이버 & 드라이버가 트렌스 결합에

드라이버&파워 tr이 대출력 pnp tr이 귀한 시절이라서

npn 세미 컴플리멘터리 구성에 + - 양전원 방식 앰프입니다.



파워 tr은 과거 자작 시절에 많이 썼던 추억에 2n3055를 사용합니다.

원래 장착된 tr 형번은 구분이 불가능한 ar 사내 품번이 적혀있습니다만

회로도에는 2n3055로 되어 있습니다.모두 신품으로 교채 했습니다.



드라이버는 회로도에도 지정이 안되어 있는데 to-66타입

미니메탈켄 tr이라서 시중에서 구할수가 없습니다.



고장 원인은 출력단 바이어스 과다 인데 그전 수리시 고장 원인도

같은 원인 이였을겁니다.



이 앰프는 별도 바이어스 어저스터가 없고 고정 저항으로 픽스되어 있습니다.

각설드리고...



드라이버 tr은 구할수 없어서 드라이버를 to-220 형식 tr로 모두 바꾸었습니다.

각 드라이버에 방열판을 설치,바이어스 변경 했습니다.

이 앰프는 내부 통기가 않되는데 방열과 바이어스에 대한 배려가

필요할것 같았습니다.







좌측이 새로 깔린 드라이버 모습들이고 우측이 기존 드라이버입니다.

좌우 모두 컴플리멘터리 페어로 교환 했습니다.

온도 보상 다이오드 역시 좀 더 나은 신형으로 모두 교환했습니다.







밸런스 볼륨에 10킬로옴 저항이 병렬 연결되어 있습니다.

아마 그전에 틀어진 밸런스를 맞추려한 것 같습니다.



작업 완료 후 밸런스가 정상으로 돌아와서 저항은 제거되었습니다.







스파크 킬러 교환.







프리&파워 커플링 컨덴서 0.22uf로 작아서 병렬로 1uf 필름을 모두 연결했습니다.

이 시절 기기들은 입력 임피던스,볼륨 저항값 위치에 따른 임피던스 변화등 값을

고려하면 커플링 컨덴서 용량이 초저역이 잘리는 경우가 많습니다.







부하 물리고 가혹 테스트에서도 잘 작동하고 음질 아주 좋습니다.

튜너부 스테레오 분리도 40db 정도 까지 얻었습니다.



우드 고정용 피스가 가진 것이 한개도 없어서 빈 자리를

다 채결해드리지 못했네요.



작업비는 작업량이 이틀 작업으로 작업량이 많아서 9만원 입니다.

내일 발송드리겠습니다.좋은 하루되세요^^
