제가 작업한 적이 없는 기종인데 작업 문의없이 보내주셨습니다만
회로도를 살펴보니 이 기기는 구할수없는 ic들이 몇개 있습니다.
작업외 부분이여도 모든 부품을 구할수 있는 기기만 작업하고 있어서
힘들게 보내주셨습니다만 다시 보내드린다고 했는데
그냥 보내드리기가 뭐해서 살펴는 봤습니다.
기기는 간단해보여도 상당히 복잡하고 고성능 설계입니다.
튜닝 프로세서 기판은 전면에 있어서 기판이 비어 보입니다.
디지틀 튜닝 튜너들중에 튜닝 ic들이 내구성,전기 충격에 약한 경우
작업중 실수가 없어도 나갈수 있어서 가려서 작업하고 있습니다.
am,lw 선택에서 fm으로 선택후 수초후 무음으로 입고주셨습니다.
살펴보니 잡음이 튀면서 그러기도 해서 원인은 간단합니다만
간헐 증상들은 시간이 많이 걸립니다.
작업 전 사진인데 간단해보여도 이 튜너는 고급 설계로
검파 방식이 pll & 펄스 카운트 검파 방식을 자동 전환하는 방식인데 처음보는 방식입니다.
디지틀 튜너 말년에 일부 고급기에 pll 검파 방식이 들어갔는데
제조 시기를 감안하면 빠르고 펄스 검파 방식을 혼용하는 것은 처음 봤습니다.
스테레오 분리를 하는 mpx ic도 산요 마지막 버젼인 la3450이 들어가 있습니다.

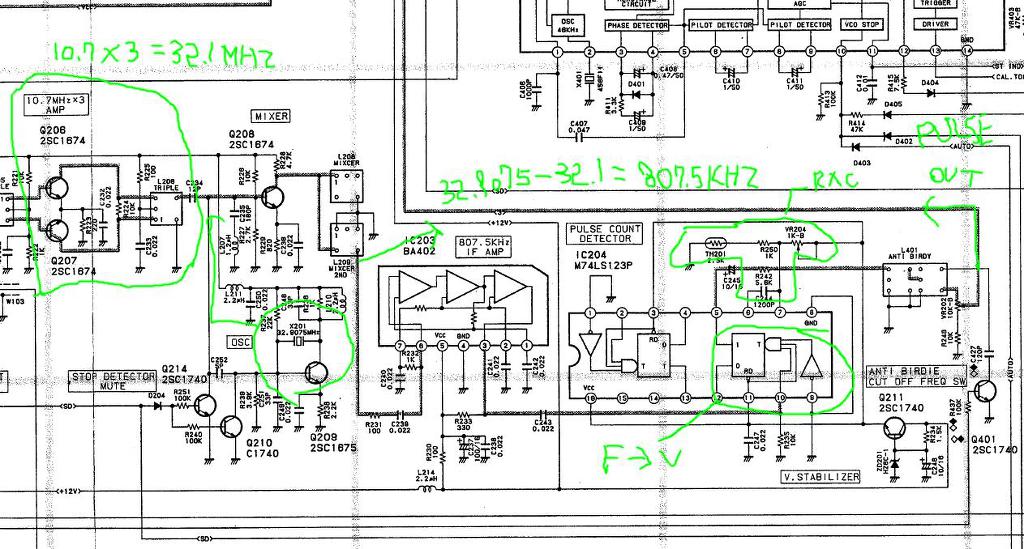

117 회로도를 캡쳐한 것인데 펄스 카운트 검파 회로 부분입니다.
펄스 카운트 검파 방식은 켄우드가 과거 아나로그 고급 튜너에 처음 채용한 것인데
기존 중간 주파수를 대폭 내린 후에 펄스로 바꾸어서 저항,케페시터의 적분 회로로
주파수를 전압으로 바꾸는 방식으로 쉽게 자동차 알피엠 미터와 비슷한 방식입니다.
펄스 변화율을 직접 전압으로 바꾸기 때문에 다른 검파 방식에 비해 선형성이 좋아서
왜율,잡음 특성이 좋아집니다.마지막 튜너 검파 버전인 pll 방식보다도 우수하다는 평도 있습니다.
이 기기는 믹서 전단에서 중간 주파수를 3배로 올리는데 신호 주파수의 편이율도
3배로 증가해서 fm 기저 잡음 대비 검파 전압 상승으로 잡음 성능이 좋아집니다.
pll 검파 회로 부분으로 pll 검파 전용 ic를 사용하는데 이런 ic가 있는것을 처음 알았네요.
검색해도 나오질 않고 파는 것도 없습니다.
혹시 나가면 상시 펄스 검파방식으로 바꿀수는 있습니다.
이 기기는 약한 신호에서는 pll,양호 신호에서는 펄스 검파 방식으로 자동 전환되는 방식입니다.
약한 신호는 사진의 upc1121 ic 3번에서 강약 검출 신호가 나와서
사진 오른쪽의 스위칭 드라이버 tr 을 작동시켜서 멀티 스위칭 ic bu4053에
하이,로우 신호를 주어서 pll,펄스 검파 스위칭을 합니다.
잡음이 많은 미약 신호에서는 pll 검파로 바뀌는데 더불어 출력단에
하이 브렌드 스위치를 작동해서 스테레오 분리도를 줄여 잡음을 줄입니다.
조정 메뉴얼인데 마크한 부분이 펄스 검파 쪽 조정입니다.
pll 검파 회로 쪽 조정인데 영어를 잘몰라서 pll,펄스 전환 작동점등
갸우뚱했는데 pll 검파시에는 1db 정도 조금 큰 음량이 됩니다.
시그널 미터 레벨은 메뉴얼대로 하면 마지막 칸이 100db를 입력해도
뜨질 않아서 미터 마지막 칸이 70db 정도에서 켜지게끔 해서
감도는 그대로이지만 시그널 표기는 더 뜨오니 참고되세요.
사진은 켄우드 917 펄스 검파 회로 입니다.
마우스가 싸구려인데 잘 흔들려서 글씨가 엉망입니다.
간헐 불량이 또 나지 않을까,하루 정도 살폈습니다만 문제없을런지 걱정입니다.
*작업 내역.
-스테레오 왜율 와이드 밴드 1khz 좌우 0.08-0.088%,네로우 밴드 0.3-0.38% 까지 얻음.
이 기기는 문제가 왜율이 시간에 따라서 춤을 추듯 크게 흔들립니다.
if,검파 회로 까지는 문제가 없는듯 한데 케페시터나 ic등 숨은 문제들이
있을수 있습니다.그러나 미시의 영역이여서 귀로는 알수 없사오니 편히 사용하세요.
-스테레오 분리도 1khz 와이드 밴드 좌우 54-56db 이상,
제 시그널 장비 한계 영역입니다.
네로우 밴드용은 지원이 안되어서 좌우 22-23db 데이터만 올려 드립니다.
이 기기는 혹시 구할수없는 부품이 들어가는 부분의 고장은
수리가 어렵사오니 잘 사용하세요.
좋은 하루되세요.
