오래된 부품들 교채등 오버홀 겸 입고주셨습니다.
사진은 작업 전후입니다.
파워 앰프 기판 작업 전후.

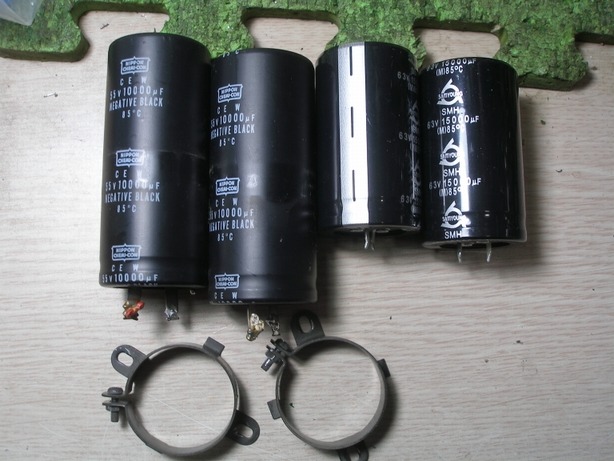

파워 앰프 컨덴서는 15,000uf 용량으로 교채.
고역 임피던스 보상용 대용량 필름 컨덴서 장착.

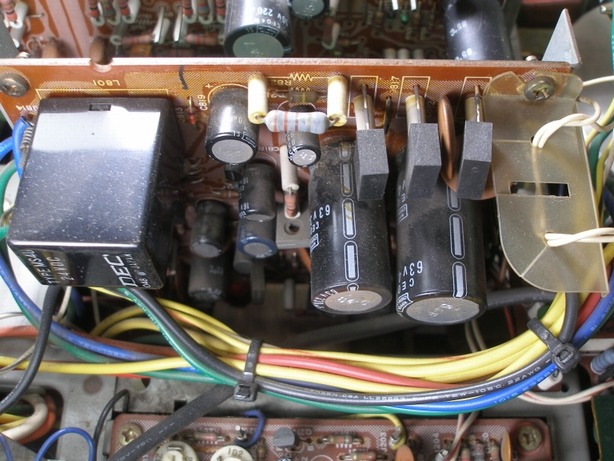

전원 회로 & 릴레이 회로 기판 작업 전후.
전해 컨덴서류 모두 교채.삼화 wb 그레이드 & 105도급,그외 일반 전해 사용.
릴레이 교환.
전원 기판 작업 전후.
기판 모두 재납땜.
프리 앰프 작업전.

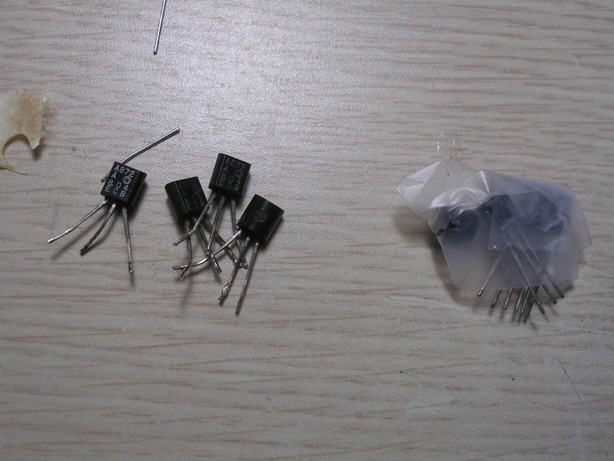

프리 앰프 차동 회로 듀얼 tr 불량율이 많아서 전류 증폭율 선별한 tr들로 모두 교환했습니다.
교환한 tr은 락킹 페인트로 열결합 해놓았습니다.
프리 앰프 전해 컨덴서류 모두 교환.
신호단은 오디오용 전해 사용.입력 커플링은 필름 사용.그외 삼화 105도급 사용.
프리 앰프 기판 모두 재납땜.
파워 앰프 기판 작업 전.
초단 차동 회로 tr 전류 증폭율 선별 tr들로 모두 교환.
파워 앰프 기판 전해 컨덴서류 모두 교환.오디오용 전해,삼화 wb 그레이드,일반 그레이드 전해 사용.
반고정 저항 4개 교환.
파워 앰프 기판 재납땜.
포노 앰프 & 셀렉터 기판 작업 전후.
포노 앰프 차동 회로 tr 전류 증폭율 선별 tr들로 교환.
기판 모두 재납땜.
튜너 기판 작업 전 사진.작업 후 사진은 없네요.
전해 컨덴서류 모두 교환.삼화 105도급 & 오디오용 전해 & 일부 필름 사용.
튜너 기판 모두 재납땜.
스케일창 조명 전구 모두 교환.
1khz 시그널 & 유사 부하 8옴,좌우 양채널 동시 구동 조건으로 약 78watt 정도 나옵니다.
1khz 왜율 0.002% 이하 저왜율 시그널 입력.
1watt시 디스토션 0.03% 전후.밸런스가 맞게 나오는데 밸런스 컨트롤로 보정해서 맞추었습니다.
최고 실효 출력시 디스토션.0.03% 이하로 좋습니다.
전면 패널 & 노브류 물 청소 해놓았습니다.
*작업 내역
*튜너부
-하이 밴드 108mhz & 로우 밴드 88mhz & 센터 밴드 98mhz 설정 & rf 게인 동일.
-검파 코일 & mpx v.c.o & 그외 코일류 정밀 최적화.
-스테레오 디스토션 1khz 0.24% 까지 얻음.
-스테레오 분리도 1khz 47.2db 까지 얻음.
-좌우 출력 전압 900mv로 설정 & 좌우 편차 0.0db.
-바리콘 세척.바리콘이 심하게 쩔어 있는데 누차 반복 세척했습니다만
88mhz 근처 튜닝시 바리콘 잡음이 좀 남아있습니다.
-am 회로를 제외한 전해 컨덴서류 모두 교채.
신호 계통은 오디오용 전해 사용.그외 삼화 105도급 사용.
-am 회로 제외 기판 모두 재납땜.
*앰프부
*프리 앰프부
-듀얼 tr 모두 전류증폭율 선별 tr로 교환.
-전해 컨덴서류 모두 교환.오디오용 전해,입력 커플링은 필름 사용,
그외 삼화 105도급으로 교환.
-기판 모두 재납땜.
*전원 & 릴레이 회로 기판.
-파워 앰프 컨덴서 15,000uf 용량으로 증량 교환.
-병렬로 고역 임피던스 보상용 대용량 필름 추가.
-전해 컨덴서류 모두 교채.삼화 wb 그레이드 & 105도급
& 2개는 일반 전해 사용.
-릴레이 교환.
-기판 모두 재납땜.
*포노 앰프부
-차동 회로 tr 4개 전류증폭율 선별 tr들로 교환.
-전해 컨덴서류 모두 교환.신호 계통은 오디오용 전해 사용.
그외 삼화 105급 사용.
-기판 모두 재납땜.
*파워 앰프부
-차동 회로 tr 4개 전류증폭율 선별 tr들로 교환.
-전해 컨덴서류 모두 교환.오디오용 전해 & 삼화 wb 그레이드 & 일부 일반 그레이드로 교환.
-반고정 저항 4개 교환.
-기판 모두 재납땜.
-바이어스,중점 전압 조정.
-그외 모든 컨트롤류 세척.
-스케일 창 조명 전구 교환.
-전면 패널 & 노브류 물 세척.
좋은 하루되세요.
