마란츠 리시버 2330 (2015년 8월 준 오버홀)

기기가 얼핏 별 문제 없고 깨끗해보입니다만 파워 앰프 쪽이 그전 수리 이력이 엉망에

파워 앰프 배선들이 일부 떨어진 상태여서 심각합니다.



일반 작업+파워 앰프 대형 케페시터 리캡 정도로 작업해드리려 했습니다만

파워 앰프 쪽 대작업이 필요합니다.







전면 패널 노브류 틈막이 플라스틱이 2개 없는데 제가 분실한 것이 아니오니 참고되세요.

익히 아시겠습니다만 자칫 문제가 될수 있어서 모든 기기들은 작업 전후 상태를

상세히 언급드리고 있습니다.

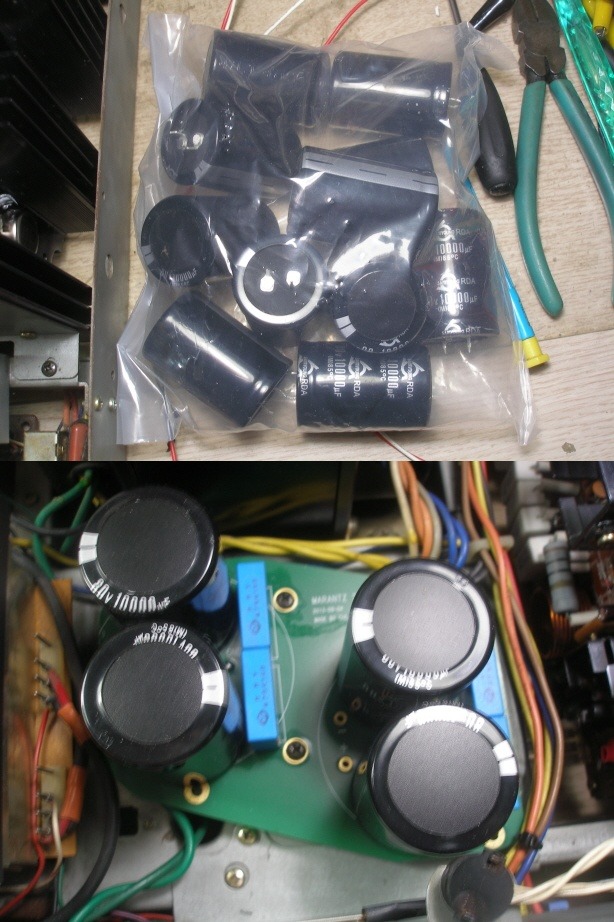

*님께서 감사히 보내주신 손수 제작하신 2330용 파워 앰프 케페시터 pcb를 사용했습니다.

2330은 파워 앰프 케페시터가 좌우 분리식인데 트렌스도 1개이지만 듀얼 트렌스로 좌우 분리식입니다.



이처럼 쓰는 것은 b급 앰프는 대출력시 전원 전류 변동이 매우 커서 채널 간 악영향이

커지는 것을 개선할수 있습니다.출고시 1케이스 6,800uf 용량 2개를 10,000uf로 4개로 증량 교환했습니다.



그런데 10,000uf 80볼트 짜리가 3개 밖에 없어서 1개는 2,200uf 100볼트 짜리나마 있어서

당분간 이대로 사용하심이...클나겠지요^^



앰프가 아무리 초저역까지 주파수 특성이 좋아도 최종 저역 주파수는 이 케페시터 용량,

케페시터에 따른 임피던스 특성등으로 결정됩니다.



그외 아무리 전원 용량이 큰 앰프라도 최고 출력시에는 전압이 수볼트 정도 떨어집니다.

*님께서 기판 가격을 5만원 책정하셨는데 손바닥만한 기판도 외주 샘플 1개 비용이 30만원 정도 합니다.



예전에 만능 기판으로 작업을 했습니다만 작업이 매우 쉽습니다.

기판 지지대 구멍 3개는 뚫었습니다만 일손이 대폭 줄어들었습니다.



고역 임피던스 보상용 케페시터는 기판 자리에 맞추어 4.7uf 대용량 박스형 필름을 썼습니다.

이것도 개당 가격이 용량이 커서 제법 합니다.







파워 앰프 기판인데 얼핏 문제없이 보여도 손볼 곳이 많습니다.

작업 전 사진임에도 사진 하단의 배선중 좌측에서 2번째 빨간선,우측 하단의



오랜지색 배선등이 떨어져 있는 것을 볼수 있습니다.

그럼에도 얼핏 작동하는 것은 이 앰프는 파워 tr이 2조 병렬식이라서 두개중 한개만 작동하는 것입니다.







파워 tr외에 드라이버 & 프리 드라이버,바이어스 tr등이 좌우 짝짝이로 교환되어 있습니다.

이 앰프는 짐작컨데 2번 이상 수리한 것 같습니다.







일부 배선은 떨어져 있고 건드리면 똑 떨어집니다.

그간 많은 작업으로 기판을 뒤집은 여파로 끊어지기 쉽습니다.



제 경우 이런 배선 식은 작업전 글루건으로 배선을 붙혀 놓습니다.







배선들 단자외에 커넥터 핀들을 철 브러시로 세척해놓았습니다.







파워 tr중 1개가 다른 것으로 교환되어 있는데 레터링을 지워 놓았네요.

그외 tr들도 너댓개 교환된 것 같은데 오리지널 것으로 교환되어 있습니다.



이 tr은 도시바 tr을 마란츠 인쇄한 것으로 귀한 것인데 제 경우는 1개도 없습니다.

이 앰프처럼 출력단을 병렬식으로 하는 경우 전류 증폭율 오차가 매우 중요해서



같은 전류 증폭율 랭크로 모두 교환해주어야 합니다.

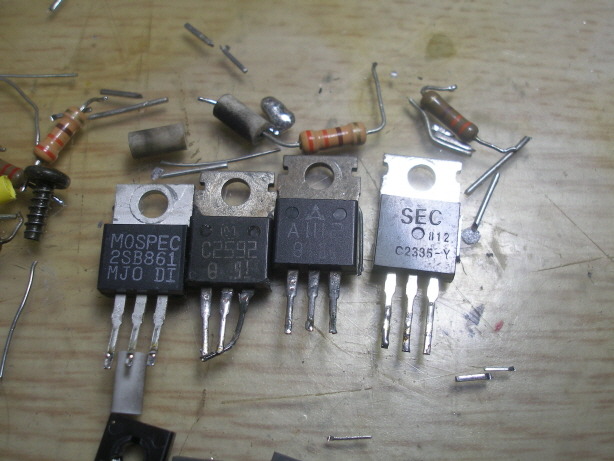

드라이버 tr이 4개 모두 짝작이로 교환되어 있습니다.

같은 채널이라도 + - 증폭 특성,좌우등 정신없이 짝작이가 됩니다.







앰프 성능을 결정하는 프리 드라이버 tr도 1개가 다른 것으로 교환되어 있습니다.







그외 바이어스 tr도 좌우 다른 것으로 교환되어 있는데 온도에 따른 열보상이 다르게 됩니다.

그외 바이어스 컷 오프 tr도 모두 짝짝이로 교환되어 있습니다.







병렬식 출력단은 파워 tr 이미터 저항 값이 매우 중요한데 1개만 다른 값으로 교환되어 있습니다.







떨어진 배선들은 큰 전류가 걸리는 곳이라서 쇠솔,줄로 단자를 갈아서 배선을 감아 재납땜 했습니다.

이곳은 절대 플럭스을 발라서 납땜을 하면 안됩니다.대출력시 전류가 떨어지거나 단자에서 불꼿과 연기가 납니다.







프리 드라이버 tr은 이 규격으로 국내에서 구할수 있는 것중에 가장 고성능이 c2911 & a1209 페어인데

국내에서는 같은 전류 증폭율이 없습니다.전류 증폭율 랭크가 r,s,t 세종류 인데 각 s&t 만 시중에 있습니다.



할수없이 다른 전류 증폭율 랭크를 사서 게중에 전류 증폭율 선별 한 것이 있습니다.

오래전에 선별해놓은 것입니다.







파워 tr 이미터 저항 모두 교환했습니다.출고시 0.33옴인데 시중 저항은 이 값이 나오질 않아서

0.3옴으로 교환을 했는데 병렬식 출력단은 전류 증폭율 오차를 줄이려면 높이 쓰는 것이



직렬 nfb가 많이 걸려 좋은 반면 대출력시에는 손실 전압으로 작게 쓰는 것이 좋고등

트레이드 오프 관계가 있습니다.파워 tr을 대량으로 사서 전류 증폭율을 실측 선별하고

저항 값을 작게 쓰는 것이 가장 좋습니다.







기판 냉납이 많은데 여러모로 앰프가 문제가 많습니다.







초단 차동 회로 tr 4개를 전류 증폭율 선별한 tr들로 교환하고 온도 변화에 상보하게끔

수축 튜브르로 열결합 해놓았습니다.그외 전해 케페시터류 모두 교환했습니다.



늘 같은 내용 반복입니다만 국산품중 가장 고성능인 삼영 nxb & 오디오용 전해 사용.

혹 처음 보시는 분도 있어서요^^







드라이버 tr을 역대 가장 고성능 페어로 교환.기존 드라이버 보다 훨씬 고성능입니다.







기존 파워 tr이 전류 증폭율 랭크는 r로 같습니다만 뒷부분 롯트 넘버가 f,g,h등 다른 것으로 봐서

교환된 것들입니다.마크 레빈슨,크렐에 들어가는 mj15024 & 15025로 모두 교환했습니다.



이 tr도 이베이에서 뜨는 것은 대부분 짝퉁이 많습니다만 이것은 온세미 오리지널 입니다.

온세미는 모토롤라에서 tr을 만들던 회사로 모토롤라가 tr 사업을 접으면서 방출된 회사입니다.



온세미도 근래 tr 사업을 접고 첨단 고부가 가치 업종 변환중이라서

tr은 국내 kec에게 oem 하는 것 같습니다.



대만의 그나마 우량 tr 제조 메이커였던 ki도 tr 사업을 접은 것 같습니다.

ki도 이 15024를 제조했었는데,온세미나 ki나 재고만 유통되는 것 같고 조만간 모두 귀해질 것 같습니다.



예전에는 ki 것은 온세미에 비해 인지도가 낮았습니다만 지금은 메탈 캔형 to3 페키지외에

to220,126등 오리지널 ki tr들도 매우 귀해지고 값이 올랐습니다.



이베이,타오바오등에서 ki 것만 봐도 헛,하는 세상이 되었습니다.

tr 메이커들이 대부분 업종 변화로 단종되고 유일하게 중국 짝퉁만 나오고 있는 현상황입니다.



조만간 tr 시장은 중국 짝퉁 백프로,가 될겁니다.

각설드리고,



온세미 15024 값도 개당 6천원대로 오른 것 같습니다.

저는 그보다는 싸게 삽니다만 한번에 많이 사야 손떨면서 10개라서...



조만간 재고 품절되면 클났습니다.

다른 tr과 달리 이 파워 tr은 짝퉁은 출력을 올리면 퍽하고 나가서 못씁니다.



소형 tr들은 성능이 떨어지거나 발진은 해도 얼핏 소리는나,급 작동은 하지요.







소켓 배선들도 그전에 배선이 끊어져 납땜한 것이 엉망이라서 단자를 줄로 갈고

배선을 감아서 납땜 해놓았습니다.







절연지는 열 전도성이 좋고 방열 글리즈 도포가 필요없는 실리콘 패드가 떨어져서

그냥 기존 마이카 절연지에 방열 글리즈를 양면 도포해서 조립했습니다.

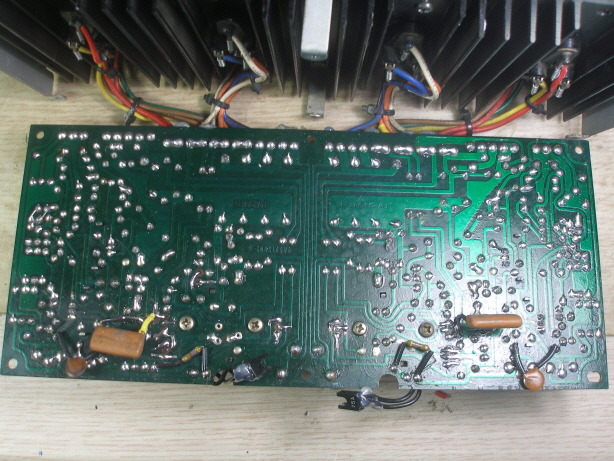

파워 앰프 기판 모두 재납땜 & 세척.







반고정 저항 모두 교환.일부 저항 교환.







정전압 전원 & 릴레이 기판 전해 케페시터 모두 교환 & 기판 재납땜 & 세척.

마란츠 이 시리즈들은 이 전원 기판 케페시터들은 거의 나간 경우가 많습니다.



그외 마란츠 이 시리즈들은 파워 앰프 정상 작동 시간에 앞서 릴레이가 너무 빨리 붙어서

퍽하는 잡음이 나는데 릴레이를 조금 늦게 붙게 해놓았습니다.







탈거한 케페시터들.육안으로 봐도 밑쪽에 전해액이 누액등 교환해줘야 합니다.







프리 앰프 기판인데 그전에 초단 tr들이 교환되어 있습니다.







일부 터진 케페시터들.그외 오렌지색 오디오용 전해들도 용량과 esr 값이 불규칙합니다.

저역 주파수 특성을 결정하는 nfb 회로 케페시터가 한쪽이 많이 줄어 있어서 저음이 덜 나게 됩니다.







프리 앰프 초단 차동 회로 tr 8개를 전류 증폭율 선별한 tr들로 교환 & 수축 튜브로 열결합 해놓았습니다.

이러면 각 차동 회로 & 좌우 채널이 나이득,nfb 특성이 같아져 성능 밸런스가 좋게 됩니다.







그외 tr 4개를 역대 저잡음,고전류 증폭율 tr중 가장 고성능인 수퍼 로우 노이즈 tr로 교환했습니다.

매우 귀한 오리지널 nec 것입니다.







프리 앰프 전해 케페시터 모두 교환.입력 커플링등 필름 4개 사용.







프리 앰프 기판 모두 재납땜 & 세척.







모든 컨트롤류 세척.

말씀주신대로 냄새나는 용제는 사용치 않았는데 세척력,지속성이 떨어질수 있습니다.







포노 앰프 초단 차동 회로 tr 4개 전류 증폭율 선별한 tr로 교환.

그외 전해 케페시터 모두 교환.







기판은 상당수만 재납땜 했습니다.







이 시리즈들은 돌비팩용 마이크로 스윗치 접점이 좋지 않은데 세척 효과도 없어서 점프해놓았습니다.

셀렉터에서 fm 25us 선택시 접점 문제가 없게 됩니다.







스테레오 전구가 딱 붙어서 떼내다가 깨졌는데 유리 반쪽은 찾았는데 반쪽은

무거운 기기를 아무리 흔들어도 어디로 갔는지 안나옵니다.



그러나 완료후 흔들어도 잡소리가 없어서 다른 곳으로 튀었을수도 있습니다.

전구 빼다가 패널 뒷쪽이 덜어져 재접착 해놓았습니다.







스테레오 전구 교환.







정확한 튜닝 미터 동조 지점.미터마다 오차가 있어서 아나로그 튜너들은 사진을 올려드리고 있습니다.

시그널 미터와 상관없이 늘 이 지점에 튜닝 하세요.



이 2330은 튜너 기판이 밑쪽이 막혀 있어서 상하부 코일 조정식인 검파 코일 하부 코어를 조정할수 없습니다.

상부 코어를 빼고 감산해서 맞추고 다시 상부 코어 조정시 하부 코어 값이 틀어져 빼내고등을 반복해야 합니다.







8옴 부하 물리고 1khz 최고 출력 & 클립 파형 잘 나옵니다.







*그외 튜너부 작업 내역

-하이 밴드 108mhz & 로우 밴드 88mhz & 센터 밴드 98.5mhz 설정 & rf 게인 동일.감도 대폭 향상.

-쿼드레처 검파 위상 쉬프트 코일 & 모노 t.h.d 코일 & 튜닝 센터 정밀 최적화.

-스테레오 왜율 1khz 좌우 0.18% 이하까지 얻음.

-스테레오 분리도 1khz 좌우 49-50db 이상 얻음.



그외 2330은 튜너 좌우 출력 전압 조정이 지원되는데 기존에 모두 올려져 있어서

좌우 1볼트 & 좌우 편차 0.0db 이내로 맞추었습니다.



시그널 미터도 너무 올려져 있어서 좀 내렸습니다.

그외 조명은 말씀주신대로 그대로 두었습니다.



별도 포장해놓은 파워 tr들은 깜박할수 있사오니 오실때 꼭 말씀주세요.

2665등도 같이 쓰는 tr이라서 나중에 혹 쓸모있을수 있습니다.



제가 아직 잠을 못자서,혹 들려주실때 문앞에서만 기기 전달 드릴수 있사오니

미리 양해 구합니다^^



좋은 하루되세요^^
