마란츠 리시버 2240 (2015년 8월) 일반

오래 기다리시게 해드려 죄송합니다^^

판매하실 기기인데 점검해서 판매하신다고 입고주셨습니다.



기기가 75년 제조 일자가 찍혀 있습니다만 장농 버젼급으로

매우 깨끗하고 상태가 좋아서 감탄이 나왔습니다.



일부 전구가 나가고 일부 간단히 수리한 흔적은 있습니다만

기기 상태가 매우 좋습니다.120볼트 전용이긴 합니다만



혹 이 기기 사시는 분은 아주 좋은 선택이 되실듯 합니다.







그러나 파워 앰프 케페시터를 보니 누액이 흐른 흔적이 있습니다.

이 케페시터는 1차 정류,대전류 파워 앰프 용으로 수명이 짧아서

겸사 교환해주는 것이 좋습니다.







출고시 10,000uf를 15,000uf로 증량 교환했습니다.

고역 임피던스 보상용 필름 병렬 추가.







릴레이 세척.단접점식 이 릴레이는 근래 국산품이 접점 구조,코일등이 좋지 않아서

기존 것을 유용하는 것이 좋습니다.



근래 릴레이들은 새것도 그냥 달면 접점 문제가 생기고

접점 구조가 좋지 않고 접점이 붙어 있는 힘이 약합니다.







정전압 회로 1차 정류 케페시터인데 출고시 330uf를 470uf로 증량 교환했습니다.

외산 고급 케페시터와 실측 테스트에서 한번도 진적이 없는 삼영 nxb로



기존 케페시터와는 비교가 안되게 좋습니다.









전원 회로 전해 케페시터 모두 교환.삼영 nxb & 오디오용 전해 사용.

전압 조정용 반고정 저항 교환 & 서비스 메뉴얼 전압대로 조정.







구식 미제 마란츠들은 분해 수리가 일손이 많이 듭니다.

파워 앰프 기판인데 방열판을 떼내야 합니다.









파워 앰프 초단 차동 회로 tr 4개를 전류 증폭율 실측 선별한 tr들로 교환하고

온도 변화에 상보 하게끔 수축 튜브로 열결합 해놓았습니다.



차동 회로외에 앰프 특성에 큰 영향을 주는 초단 앰프 특성이 좌우 같아져

좌우 성능 밸런스가 좋게 됩니다.









파워 앰프 전해 케페시터,반고정 저항 모두 교환.

바이어스는 웜업후 온도 보상 전에 조정 해놓았습니다.







기판은 단자류,일부 얇은 납땜들만 재납땜 했습니다.







또 한 시즌을 위하여 파워 tr 방열 글리즈 절연지 양면 도포.







모든 컨트롤류 3가지 용제로 세척.

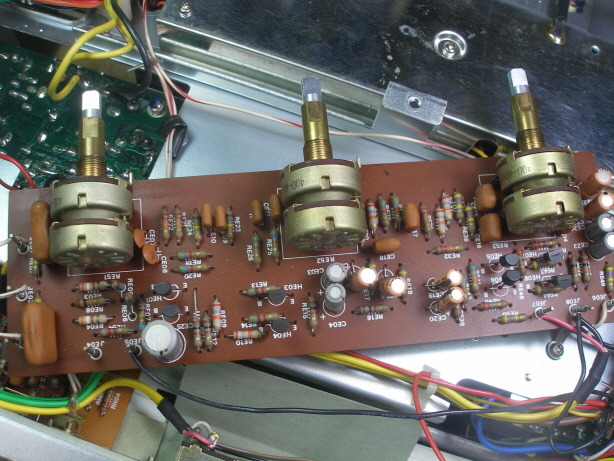

프리 앰프 전해 케페시터,tr 모두 교환.

tr들은 지금은 구할수없는 그 시절 오리지널 수퍼 로우 노이즈 tr들로 교환했습니다.







포노 앰프 전해 케페시터,tr,반고정 저항 모두 교환.

tr들은 역시 수퍼 로우 노이즈 tr로 교환.폐업에 맞추어 마침 재고가 얼마 없습니다.







튜너 if & 검파 기판입니다.







s 커브 검파 코일 수리.이 코일은 자칫 망가지면 구할수 없어서 대박이 납니다.

손떨면서 작업해야 합니다.



이 시절 마란츠들은 발진 회로외에 검파 코일 드리프트가 큰편이라서

장시간 사용시 튜닝이 잘 틀어집니다.



2가지 종류의 온도 보상용 케페시터를 조합해서 최소화 했습니다.







이쪽 기판 전해 케페시터 모두 교환.







튜닝 센터 미약 신호 입력시 튜너부 출력 진폭으로 최적화.

이 튜너는 멀티페스 체크로 맞추려면 if 기판을 뒤집어야 합니다.



미터마다 오차가 있어서 아나로그 튜너들은 사진을 올려드리고 있습니다.

튜닝 센터와 미터 센터는 다른 것입니다.









구형 마란츠들은 mpx 기판을 손보려면 기판 배선들을 잘라내야 합니다.

서양 기기들은 서비스 작업을 배려치 않는 경우가 많습니다.









차후에도 작업이 쉽게끔 배선 8개를 연장해놓았습니다.







mpx 기판 전해 케페시터 모두 교환.삼영 nxb & 오디오용 전해,필름 사용.

tr은 출력단 앰프 4개만 수퍼 로우 노이즈 tr로 교환했습니다.







조명 전구를 led로 교환.

이 전구는 시중 전구가 형편없고 어두워서 led로 교환하는 것이 좋습니다.



led는 확산성이 떨어져 간격이 넓으면 어두운 부분이 생깁니다.

최대한 간격을 맞추어 달았습니다.



이 작업만 한나절이 걸렸습니다.







led는 직류로 바꾸어 달았습니다.







셀렉터 전구류 모두 교환.







튜닝 포인터 전구 교환.







튜닝 링줄 장력이 헐거워 맞추려다가 포인터 플라스틱 부분이 떨어져 나갔습니다.

간단한 문제 같아도 마란츠 이 시리즈 고질적인 부분으로 조치가 쉽지 않습니다.



그외 전면 스케일창 부분이 가운데 부분이 튜닝 바늘과 절묘하게 닿아서

조치가 까다로웠습니다.



링줄 장력 맞추고 88-108mhz 좌우 끝 폭을 맞추었습니다.







*그외 튜너부 세팅 내역.

-88-108mhz 좌우 주파수 편차 최소화.

-하이 밴드 108mhz & 로우 밴드 88mhz & 센터 밴드 98.5mhz 설정 & rf 게인 동일.

-s 커버 검파 & 진폭 제한 코일 & 튜닝 센터 정밀 최적화.

-스테레오 왜율 조정 값은 사진을 깜박 안찍어서 없네요.그러나 좋은 편이였습니다.

-스테레오 분리도 1khz 좌우 42db 이상.나쁜 쪽에 주고 받음.
