인켈 SAE 파워 앰프 A502 (2011년 9월 일반)

한쪽 채널 불량등으로 입고주셨습니다.

살펴보니 간단히 우측 입력 단자,btl 전환 스윗치 접점,릴레이 불량등 문제입니다.

그러나 앰프를 열어보니 상태가 좀 좋지 않네요.

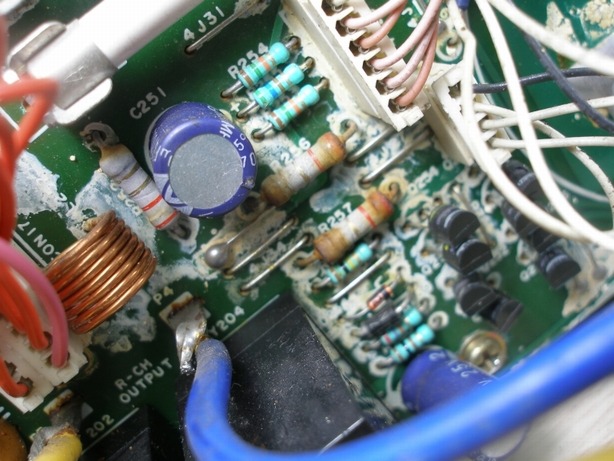

사진들처럼 기판들 위로 하얀 이물질들이 흘러 있는데 예전에 상부 방열 커버 틈새로

무엇인가 흐른 것 같네요.도전성은 없습니다만 닦아 내야 합니다.









502는 btl 전환 기능이 지원되는데 모노로 둘 경우 400watt 이상 모노 파워 앰프 구성이 가능합니다.

좌우 스테레오-모노 전환 스윗치가 내외부에 녹이 많이 슬었습니다.

모두 샌드페이퍼로 밀고 접점 청소 해놓았습니다.

이쪽 기판 커플링 컨덴서는 모노용으로 1개인데 오디오용 전해로 교환 해놓았습니다.











스피커 릴레이만 4개가 들어가는데 제가 가진 것이 3개 밖에 없네요.

그냥 a채널 2개만 신품으로 교채해고 2채널 2개는 기존 것을 분해해서 접점 청소만해서

달아 놓았습니다.그러나 b 채널 릴레이 접점도 잘 작동하오니 걱정마시고 사용하시구요,







기판 전해 컨덴서들이 거의 다 터지기 직전입니다.

인켈이 이때쯤 사용한 전해 컨덴서들이 성능은 좋습니다만

열에 약하고 오래 사용하면 용량,특성등이 크게 떨어집니다.









전해 컨덴서를 빼보면 사진처럼 누액된 흔적이 있습니다.









기판 청소 & 전류 증폭단 기판(파워 tr등이 있는 방열판 기판쪽) 제외하고

전압 증폭단,릴레이 회로등 전해 컨덴서는 모두 교환 했습니다.

오디오용 전해 & 삼화 105도급 사용.









그외 기판 일부 납땜 수정.









작업후 유사 부하를 걸고 최고 출력 까지 장시간 작동 테스트 완료 했습니다.

이 앰프는 바이어스 조정이 없는데 출고시 바이어스가 많습니다.

작동시 열이 많이 나오니 통풍,방열에 주의하세요.

그러나 앰프가 나가지 않사오니 걱정 마시구요.









1khz 입력,유사 부하 8옴,좌우 채널 동시 작동시 최고 실효 출력 약 220watt 전후 나옵니다.

스피커 터미널은 "확실히 단단히" 연겯하세요.

터미널 구조가 그리되어 있습니다.



기기는 월요일 어제 발송드렸습니다만 작업 보고가 늦었습니다.

잘 사용하시고 혹 불편하신 점 있으시면 말씀주세요.

좋은 하루되세요.
