마란츠 튜너 125 (2007년 4월 오버홀)

어제 다른 작업 택배 기기가 도착하지 않아서

맡겨주신 마란츠 튜너 125를 먼저 작업 완료 했습니다.



살펴보니 이 튜너는 예전에 제가 작업해드렸던 튜너이네요^^

기본 세팅+커플링을 필름&탄탈로 교환해드렸던 튜너입니다.



오버홀을 의뢰주셔서 오래된 전해 컨덴서류등을 교환 해드렸습니다.









am단 까지 모든 전해컨덴서류 삼화 rg&rd 그레이드로 교환해드렸습니다.

일부 오디오용 전해&탄탈 사용.그외 마일러류는 보기 좋게 박스형 필름으로

모두 교환해드렸습니다.



이 125 튜너는 mpx ic가 원래 히타치 것을 사용하는데 호환되는 다른 넘버 nec 것이

공장 출고시부터 장착되어 있네요.원래 125가 쓰는 히타치 ic로 교채해드렸습니다.

교채 후 데이터는 어떨까 했는데 거의 같습니다.

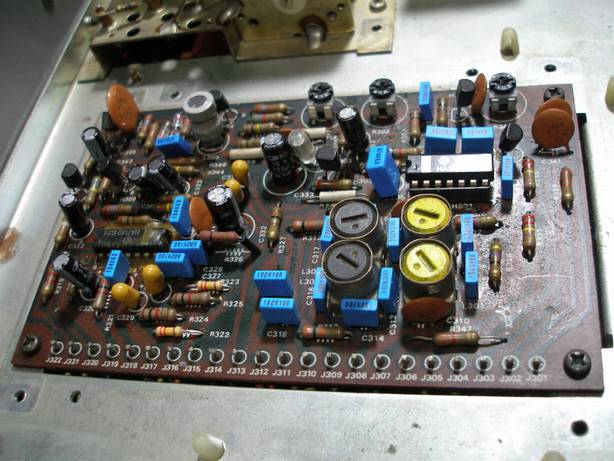

반고정 저항류들이 접점이 좋지 않아서 am 시그널을 제외한 모든 반고정 저항류를

교채했습니다.사진은 스테레오 스레시홀드,뮤팅 미드&하이 어저스터,돌비 25us 출력 레벨

조정 어저스터입니다.미드 뮤팅은 40db에서 작동,하이는 50db.그외 돌비 출력 레벨은

좌우 600mv로 맞추었습니다.









작업 후 전원단& 출력단 기판.

정류 다이오드가 그시절 구형이여서 신형으로 교환해드렸습니다.

다이오드 노이즈 컷트용 세라믹 컨덴서도 교환.









교환된 부품들.몇개 빠진 것도 있습니다.



작업비는 125 중급 튜너 기본 세팅 4만원+

기타 작업이 제법 되어서 6만원,토탈 10만원 입니다.

기기는 내일 발송드리겠습니다.

기기 사용해보시고 불편하신 점 있으시면 글 올려주세요.

좋은 하루되세요^^
