아큐페이즈 앰프 E303 (2017년 2월 일반)

오래 기다리시게 해드려 죄송합니다^^

앞서 살펴드린 기기인데 좌측 채널 불량,릴레이 오작동등으로 재입고 주셨습니다.



살펴보니 좌측 채널 불량은 릴레이 접점 문제인데

앞서 릴레이가 다른 곳에서 교환되어 있었습니다만

이 기기 경우 릴레이 전압이 48볼트용이여서 국내에서는 구할수없어서

접점 점검만 해드렸었습니다.









파워 앰프 쪽을 보면 분해해서 작업해드리고 싶습니다만,

이 앰프는 파워 앰프 출력 소자가 구할수없는 귀한 to3형 mos fet여서

파워 앰프 쪽은 손대기가 겁이 납니다.



혹시 소자가 파손되면 이베이에서 팔긴 합니다만 8개에 60만원 정도에

못구하면 사용불가가 됩니다.



이 fet는 인켈 파워 앰프 1311,8500에 사용되기도 했던 2sk1058&2sj162 로

90년대에 몰드형으로 다시 나오긴 했는데 외형이 달라서 쓸수없습니다.

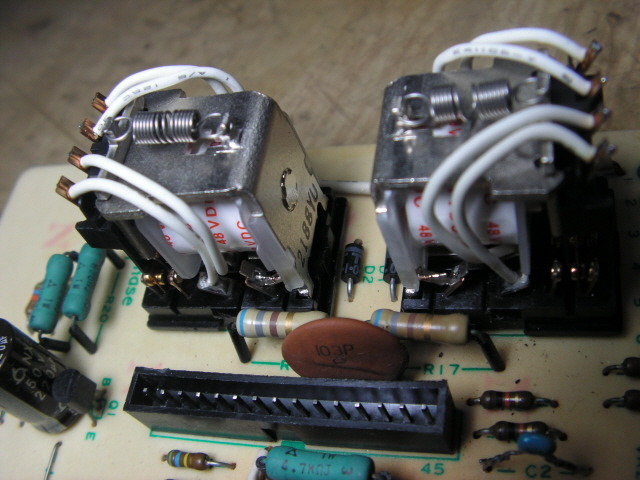

앞서 릴레이 접점을 수정해서 나름 보완해드렸습니다만,접점 문제가 있습니다.

접점 오염등 문제가 아니라 접점 구조 문제 같습니다.









릴레이를 수소문해서 48볼트 릴레이가 국내에 18개가 있다는 소식을 듣고

3일을 기다려 릴레이 10개를 구했습니다.조금 비싸게 샀습니다.









그러나 단자가 달라서 기판에 구멍을 뚫어 교환해야 하는데,

아큐페이즈 잘만든 기판을 훼손하기가 망설여지고 혹시 교환했는데

똑같은 접점 문제가 생기면 어쩌나,망설여집니다.









왼쪽이 국산 릴레이인데 코일이 훨씬 큰것을 볼수 있습니다.

코일 용량이 커서 전자석 힘이 좋을것 같았습니다.

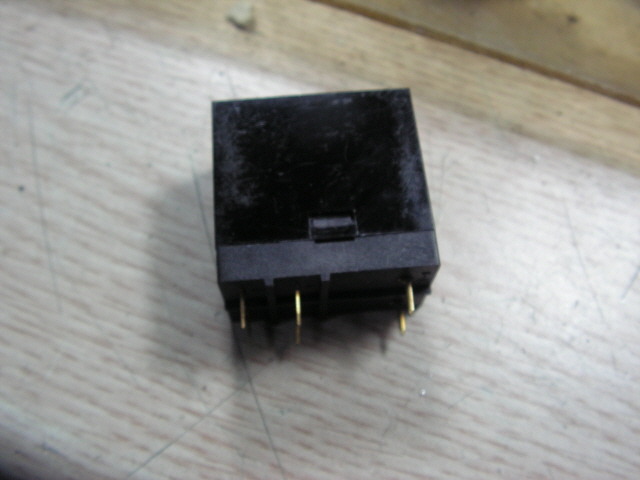

경험상 사진의 릴레이 형식이 가장 좋다는 생각입니다.

접점 문제가 가장 없고 세척만 해주어도 또 한시즌 잘 작동합니다.

그러나 단자가 맞지 않고 전압이 24볼트용 입니다.

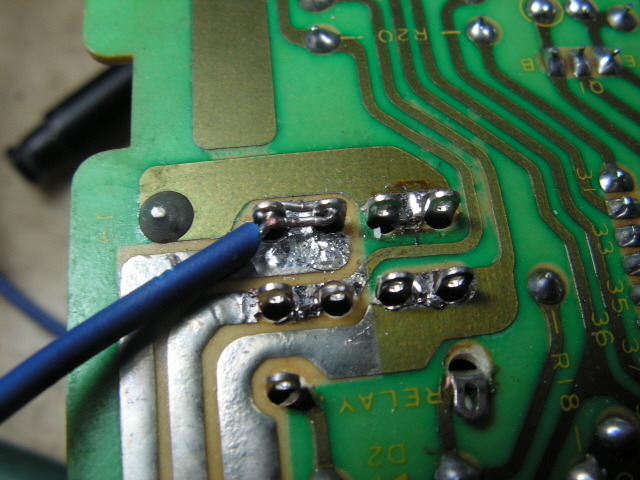

릴레이 쪽 배선은 굵은 선으로 보강 납땜했습니다.









신품이지만 반드시 접점 세척,작동 확인을 해야 합니다.

조립해서 살펴보니 풀썩,역시나...접점 불량 문제가 있습니다.

다시 접점들을 수정해서 성공하긴 했습니다만

이 릴레이들은 접점 점검 주기가 짧은 편이오니 참고되세요^^









앞서 스피커 스윗치 쪽이 그을려 수리받으셨다고 하셨습니다만

직류 60볼트를 단속하는 스윗치여서 접점에 아크카 커서 접점 오염,손상이 되기 쉽습니다.

이 6핀 푸시 락 스윗치는 예전에는 흔했습니다만 국내에 1개도 없습니다.









스윗치에 아크 방지용 케페시터를 달아두었습니다.









장시간 테스트에서 문제없이 잘 작동합니다만 혹시 또 문제 생기면 들려주세요^^

비몽사몽해서,이만 씁니다^^

좋은 주말되세요.
