파이오니아 앰프 SA8800 (2011년 10월 일반)

한쪽 채널 불량등으로 입고 주셨는데 살펴보니 간단한 접점 문제외엔 별 문제는 없네요.

그러나 기기를 살펴보니 외관은 좋은 편입미다만 내부 상태는 그리 좋지 않은 것 같습니다.



혹시 증세가 숨었을 가능성이 있어서 그에 연관될수 있는 부분들을

미리 폭 넓게 조치해놓았습니다.오버홀은 아니지만 거의 오버홀 수준 작업이 필요한듯 싶네요.









전원단 전해 컨덴서들이 좋지 않아서 모두 교환했습니다.

음질과 상관없는 보호 회로 검출용등 일부 컨덴서만 그냥 두었습니다.









스피커 릴레이 교환.









프리 앰프 쪽은 혹 숨어있을 증세를 감안해서 원인될만한 것을 모두 작업하는 것이 좋습니다.

초단에 fet를 사용하는데 오래 되면 불량울이 많고 소신호 tr류도 이 시절 기기들은

불량인 경우가 많습니다.tr류,전해 컨덴서들은 모두 교환했습니다.









fet & tr 총 6개 교환.









전해 컨덴서들은 오디오용 전해와 삼화 wb급,커플링은 필름을 사용했습니다.

음질에 중요한 부분이라서 이 부분은 모두 작업하는 것이 좋습니다.









포노 앰프 쪽 tr은 2개만 교환했습니다.

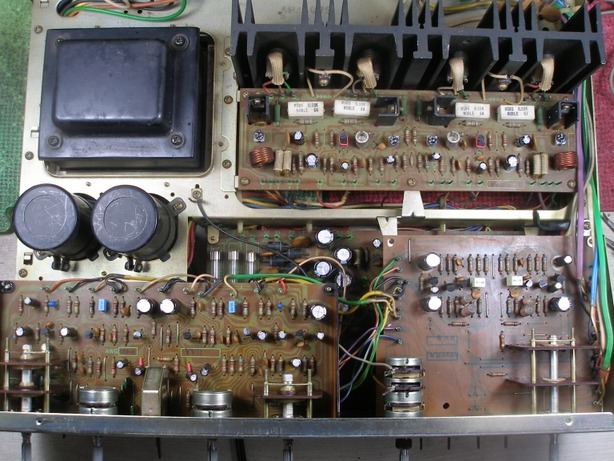

포노 앰프 작업후 사진입니다.

입력 커플링은 필름 사용,그외 오디오용 전해,삼화 wb & 105도급 사용.











입력 셀렉터,입력 단자들 재납땜.









파워 앰프 초단 차동 회로 tr 4개 교환.









hfe를 측정,선별해서 4개 2조 교환 했습니다.









차동회로라서 tr은 열결합해놓았습니다.









그외 반고정 저항 4개 교환.











파워 앰프 작업후.

전해 컨덴서류 모두 교환.오디오용 전해,삼화 105도급 사용.









옵셋,바이어스 조정.







완료 & 장시간 테스트 완료.그외 컨트롤류 모두 세척.

잘 작동하고 디자인도 이쁘고 음질도 아주 좋네요.









교환된 부품들.



사용해보시고 혹 불편하신 점 있으시면 말씀주세요.

기기는 내일 발송드리겠습니다.좋은 한주되세요.
