이 프리 앰프는 내부 구성이 발열이 많은데 방열이 않되는 구조에
신호,컨트롤 계통이 기판 커넥터 식으로 접점 문제가 아주 많습니다.
앰프가 분해 수리가 일이 많아서 이 앰프도 열어보니 바깥에서 애쓴 흔적이 많이 보이네요.
그러나 내부까지 뜯어서 손본 이들도 있고 그전에 여기저기서 많은 수리 흔적이 남아 있습니다.
앰프 상태는 고장의 종합 셋트를 방불케해서 문제가 너무 많네요.

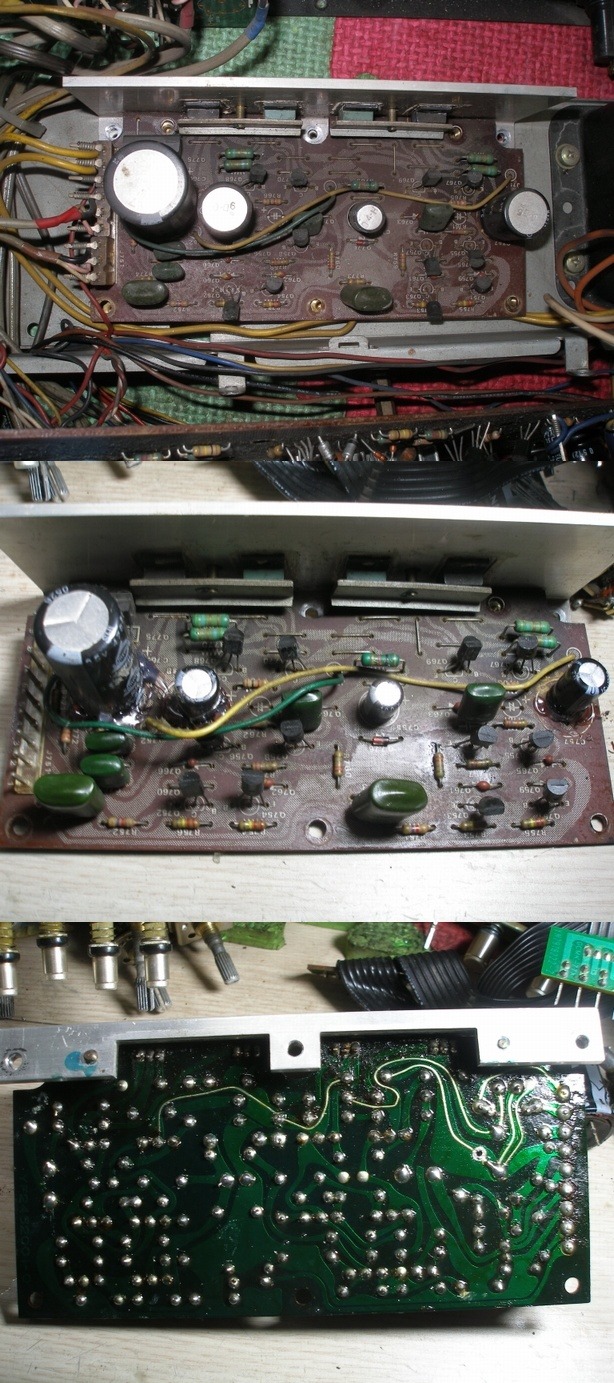

작업 전 사진들인데,출력단 버퍼 앰프 한쪽 채널 출력 tr을 기판 밑에서
페어가 아닌 다른 tr로 교환되어 있습니다.그나마도 이미터 저항을 달리 써서
컴플리멘터리 작동,좌우 밸런스가 의미가 없습니다.
앰프 전면에 바이페스 선택을 하시면 내부 플렛&톤 앰프등을 거치지 않고
이 앰프만 통과합니다.사진의 4련 블루 벨벳 볼륨이 달린 기판입니다.
볼륨은 한참 세척했습니다만 완전히 잡음이 없어지지 않네요.
그외 릴레이 회로 고장으로 릴레이가 붙질 않는데,릴레이를 점프 해놓은 상태였습니다.
그전에 릴레이 작동 불량을 수리하려고 애궂은 역기전력 방지용 다이오드를 교환 해놓았네요.
그전에는 전원을 켜면 바로 작동이 되었습니다만 이제는 수초 후 릴레이가 붙으니 참고되시구요.
전원단 기판인데,+ - 측 전압 조정 기준 전압용 제너 다이오드가 사진처럼 조합되어 있었습니다.
저것으로 인해서 출력 전압도 낮고 + - 전압 차가 발생합니다.
모두 복구해놓았습니다.작업후 기판 밑 사진만 있네요.모두 재납땜,
해드폰 앰프 기판으로 고급 사양입니다.
전해 컨덴서는 모두 리캡&기판 재납땜 해놓았습니다.
태입 버퍼 앰프 기판.전해 컨덴서류 모두 교환.신호단은 오디오용 전해 사용.
기판 모두 재납땜.
출력단 앰프 작업 전후.
tr류 모두 제 형번 신품으로 교환.전해 컨덴서류 모두 교환.
모든 저항을 오차 1%급으로 교환.
프리 앰프 기판 작업 전후.
릴레이는 핀 배열이 맞는 것이 없어서 사진처럼 선을 늘여서 고정시켰습니다.
모든 fet&tr 제 형번으로 교환.전해 컨덴서류 모두 리캡.삼화 105도급&오디오용 전해 사용.
그외 마일러 컨덴서는 박스형 필름으로 교환.저항들 오차 1%급으로 교채.
교환치 않은 일부 저항은 릴레이회로등 신호단과 무관합니다.
mc 앰프 기판 작업 전후.
전해 컨덴서류만 리캡.삼화 105도급&오디오용 전해,무극성 전해 사용.
사진의 tr은 mc 앰프용 레귤레이터 tr인데 그전에 교환되어 있습니다만
걷어내고 교환 했습니다.
포노 앰프 기판 작업 전후.
사진 위쪽에 단자는 포노 앰프 입력 단자인데 이 앰프는 포노 입력 단자 내부가
스윗치 식으로 외부케이블을 연결하지 않을때에는 신호,접지 단자가 숏트되는 구조입니다.
그러나 포노 1단자 좌측만 내부 단자 파손으로 케이블 미연결시 오픈되어 있사오니
감수하시고 사용하세요.그러나 연결하시면 별이상없이 사용하실수 있습니다.
입력단 fet가 단종된 형번인데 구할수도 없고 이후에 나온 더 사양 좋은 fet로
교환했습니다.그외 출력 tr을 제외한 tr류는 모두 제 형번으로 교환.
전해 컨덴서류 모두 교환&삼화 105급&오디오용&무극성 전해 사용.
마일러는 박스형 필름으로 교환.저항류 오차 1%급으로 교환.
그외 스티롤 컨덴서도 교환.
출력 tr은 단종된 것이라서 대치품으로 교환.
작업 전 포노 앰프 상태는 fet&출력 tr이 불량,사진의 작은 바리스터 다이오드 불량,
부궤환 회로 스티롤 컨덴서 1개 불량 상태였습니다.
이 부분만 고장의 종합 선물 셋트 같아서 작업 시간이 길어졌습니다.
지글지글을 잡으면 팝팝 팝 노이즈가 튀고,기판을 구조상 장착해서
회로 점검을 할수없는 구조라서 사진처럼 기판을 분리해서 작동시켜서 고장 부위를 찾았습니다.
릴레이는 역시 핀 배열이 맞는 것이 없어서 사진처럼 선을 늘여서 달아 놓았습니다.
릴레이는 프리 앰프 기판의 출력 릴레이와 연동을 하는데,프리앰프-포노 앰프-다시 프리 앰프 연결
방식으로 릴레이 회로 고장 추적이 까다롭습니다.
가장 끝 사진은 디커플링 전해 컨덴서가 2개 들어가는데 제조사에서
기판에서 컷트를 해놓았네요.저것을 연결하면 잔류 전류 때문에 전원 오프시
팝음이 발생합니다.
교환은 해놓았습니다만 메이커 수정치라서 연결하지 않고
출고시 사양 그대로 두었습니다.
꼬박 1주일을 작업을 했네요.저 사진을 찍은 후에도 조립 과정에서
브라켓 하나를 빠트려서 모두 다시 뜯어 재조립을 했습니다.
조용하고 이제 잔고장 없이 오래 사용하실수 있으실겁니다.
고장 수리외에 업그래이드된 작업입니다.
포노 mc 앰프 전환 스윗치는 반드시 볼륨을 줄인 상태에서 사용하세요.
포노 앰프 측은 이득이 매우 높고 이 앰프는 포노 앰프가 다이렉트 커플링 방식으로
입력단에 직류 차단용 커플링 컨덴서가 없습니다.이득이 높은 입력 측에
mc 앰프 출력을 기계식으로 스위칭 하는 방식이라서 볼륨이 큰 상태에서는
큰 범프 노이즈가 발생하오니 mc 스윗치는 볼륨을 줄이시고 사용하세요.
fet 12개,tr 77개,전해 컨덴서 59개,마일러 컨덴서 41개,스티롤 컨덴서 6개,
바리스터 다이오드 3개,그외 다이오드류 6개,저항 183개,세라믹&릴레이등
사진에 빠진 부품도 몇개 있고등 해서 총 395개 부품이 교환되었습니다.
잘 사용하시고 혹 불편하신 점 있으시면 말씀주세요.
기기는 오늘 파워 앰프와 함께 발송드리겠습니다.
좋은 하루되세요.
