일이 없던 차에 맏겨주셔서 스페셜 작업 버젼에 당첨되셨습니다.
기기가 상태가 좀 좋지 않고(바퀴 벌레도 많았습니다)
그전 수리 이력들이 엉망으로 되어 있는데 최대한 복구 해놓았습니다.
전원단 기판 작업 전후.
그전 작업 이력은 레귤레이터 tr 1개 교환되어 있었고 이 기종은 방열핀 볼트가
플라스틱이 들어갑니다만 일반 철제 볼트로 채결해놓아서 tr 컬렉터 단자가
숏트될 위험이 있습니다.절연 해놓았습니다.
전해 컨덴서류 모두 교환.
그외 전원 기판을 살펴보니 출고시 잘못된 부분이 있네요.
정류 다이오드-평활 컨덴서-리플 필터 저항 연결이 잘못되어 있습니다.
수정 해놓았습니다

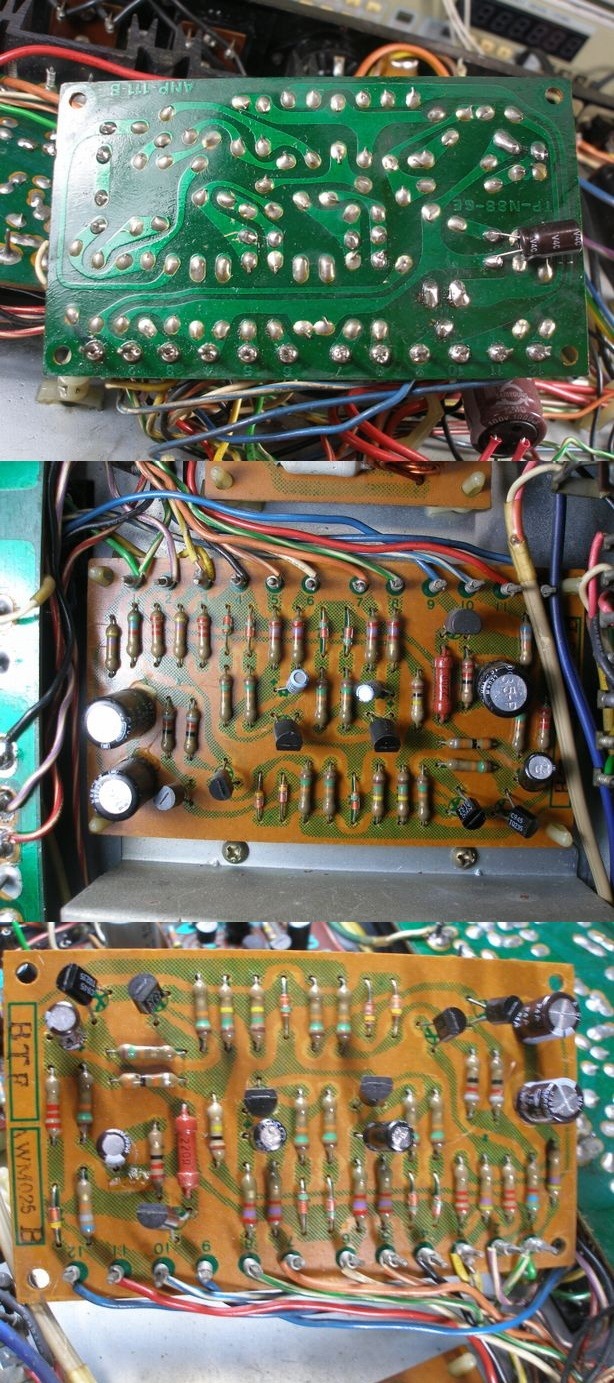

보호회로 & 스피커 릴레이 회로 기판 작업 전후.
전해 컨덴서류 모두 교환.릴레이 드라이버 tr 교채.
기판 재납땜.그외 릴레이 작동 지연 시간을 조금 더 늘려 놓았습니다.
포노 앰프 작업 전후.
전해 컨덴서류는 모두 오디오용 전해로 교환.riaa 소자 & 일부 필름 사용.
주요 저항 오차 1% f급 저항으로 교채.
이 리시버는 튜너 출력이 포노 앰프를 거쳐서 나옵니다.
튜너 선택시 포노 앰프 riaa 소자를 컷트하고 플렛 증폭만 하는 형식입니다.
그 때문에 입력 셀렉터에서 fm & 포노 전환시 팝 노이즈가 나오니
& 고장이 아니오니 참고되시구요.포노-fm 사이에 입력 선택을 하실 때에는
볼륨을 줄이시고 하세요.

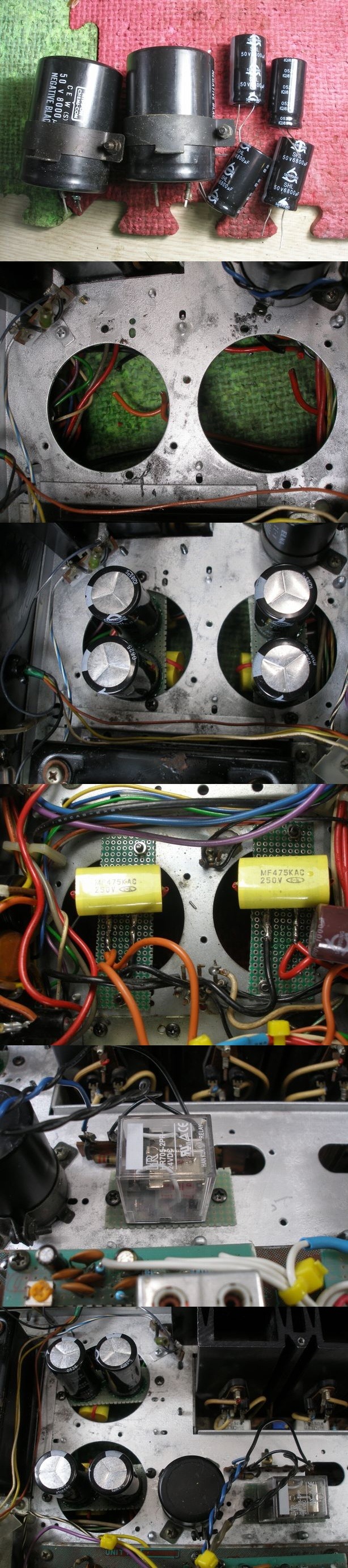

파워 앰프 컨덴서 작업 전후.
사진처럼 교채한 컨덴서 크기는 작습니다만 용량 & 내압은 훨씬 높습니다.
기존 컨덴서 크기가 용량에 비해 너무 커서 & 러그식이라서
대체할 컨덴서 사이즈가 없습니다.해서 사진처럼 6,800uf 컨덴서를
2개씩 병렬 연결 & 기판 설치해서 장착 했습니다.
컨덴서는 병렬로 연결하면 임피던스가 내려가서 더 좋습니다.
고급기들이 쓰는 방식입니다.그외 병렬로 고역 임피던스 보상용 대용량 필름 장착.
중간에 교채하지 않은 러그에 달린 컨덴서는 내부 배선은 삭제되어 있고
더 증량해서 기판 밑에 장착해놓았습니다.기존 컨덴서는 떼버리지 않고
폼으로 그냥 달아 놓았습니다.
스피커 릴레이는 맞는 것이 없어서 사진 처럼 기판에 달아서 장착 했습니다.
사진은 간단해보입니다만 잔손이 많이 가서 한참 작업 했습니다.
튜너 부분은 못살려도 좋다고 하셨습니다만 특별히 별도 회로를 이식해서 복구 해놓았습니다.
사진의 빨간 코일이 나갔는데 이 튜너는 저 코일이 나가면 복구 불량입니다.
이 코일과 mpx ic가 한세트여서 코일이 나가면 mpx ic도 못쓰게 됩니다.
mpx 회로는 최강의 산요 mpx ic la3400을 장착 해놓았습니다.
그외 튜닝 미터,시그널,뮤트 회로,fm 모노 기능등 모두 연결 해놓았습니다.
모노 선택시 셀렉터에서 작동 방식이 틀려서 기존 셀렉터의 전구 회로에서
전원을 추출해야 했는데 그 때문에 fm 셀렉터 전구를 스테레오&모노 분리해서
두개를 달아야 합니다.
모노 기능을 삭제해도 되겠습니다만 가급적 최대한 복구 해놓았습니다.
am은 이 튜너 경우 fm과 if amp를 공유하는 방식이여서 어쩔수없이 삭제되었습니다.
am은 작동하지 않사오니 & 기판에서 전원을 삭제해놓았사오니 참고되시구요.
프리 앰프 작업 전후 사진.
양면 기판이라서 부품 탈부착 작업이 까다롭습니다.
전해 컨덴서류 모두 오디오용 전해로 교환.
전해 컨덴서들에 모두 병렬로 필름 장착.
커플링 컨덴서는 필름으로 교채.
fet & tr 모두 교환.이 기종 경우 tr류가 잘 나가서 뜯은 김에 모두
특성 좋은 tr들로 교환해놓았습니다.
스케일 조명 전구 & 셀렉터 전구 & 튜닝 바늘 전구등 전구류 모두 교채.
전구 부트가 딱딱하게 경화되어서 하나하나 캐내듯 빼내어 교환 했습니다.
전구 작업만 한 나절이 넘게 걸렸네요.
파워 앰프 작업 전후 사진.
그전에 파워 tr이 모두 교채되어 있고 한쪽 채널이 수리되어 있는데
초단 차동 회로 tr & 드라이버가 다른 형번으로 교채되어 있습니다.
입고되는 기기들 보면 이런 경우가 많은데 이렇게 해놓으면
앰프가 좌&우 채널이 다른 앰프로 작동하는 것과 같습니다.
드라이버는 구할수 없는 것이라서 특성이 좋은 것으로 방열핀을 달아서 장착해놓았습니다.
이 앰프 경우 드라이버 방열핀이 없어도 됩니다만 달아두면 좋습니다.
방열핀에 글루 건 접착은 방열핀 고정외에 다른 부품과 숏트 방지등으로 해놓았습니다.
그외 저항 오차 1% 1watt급으로 6개 교환.전해 컨덴서류 모두 오디오용 전해로 교환.
커플링 컨덴서는 필름으로 교채.
반고정 저항은 세밀한 조정이 가능한 고급형으로 교채.
작업전 한쪽 채널 작동 불량 상태였습니다.
모두 복구되었습니다.
그외 그전에 교채된 파워 tr은 괜찮습니다.
그외 기판 밑 배선들 재납땜.접지 단자 재납땜.
접지식 전원 코드로 교채.
예전 국산 기기에서 떼어낸 코드인데 요즘 코드보다 좋습니다.
말씀하신 밸런스 노브는 1watt시 밸런스 맞는 지점 마킹 위치로 끼워 놓았습니다.
그런데 노브 표기가 정확히 중심점에 맞질 않아서 참고 사진을 올려 드립니다.
그외 업다운 스윗치 노브가 몇개 제것이 아니네요.
그외 파워 & 스피커 셀렉터 스윗치 측으로 충격이 갔었는지 약간 안으로 밀려 있습니다.
그러나 작동에는 문제없습니다.

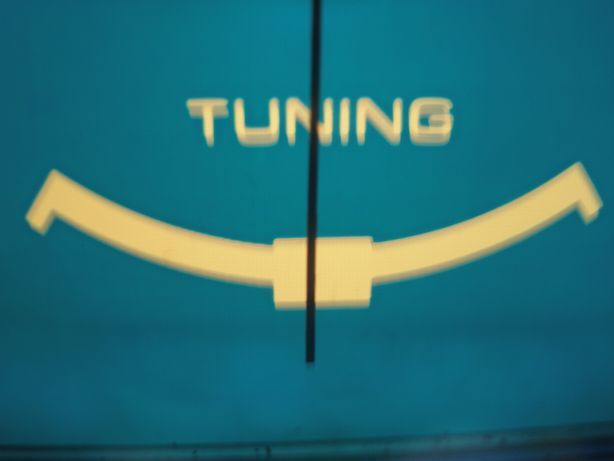

정확한 튜닝 미터 동조 지점.튜닝 미터마다 오차가 있어서 아나로그 튜너들은 사진을 올려드리고 있습니다.
약간 좌측이오니 늘 이 지점에 튜닝하세요.
튜너부 모두 정밀 조정 해놓았습니다.
스테레오 디스토션 1khz 0.38% 까지 얻음.
스테레오 분리도 1khz 42.7db까지 얻음.
기존 디엠퍼시스 보드 & 스윗치 회로는 삭제하고 별도 mpx 기판에서
75us로 맞추어 놓았습니다.
작업 비용은 828 일반 오버홀 작업이라면 18만원 전후가 될듯한데,
작업 기간 풀로 3일 이상 & 작업 옵션을 높이 주셔서 좀더 좋게 해드렸고
튜너부는 출고시보다 업그레이드 되었습니다.
부품 값 & 부대 비용만 7만원 넘게 들어갔을듯 합니다.
제 하루 공임 5만원 적용 하더라도 만만치 않습니다만 토탈 22만원 청구드립니다.
너무 큰 기대는 마시구요,그러나 쓰실만 & 커스텀 작업으로 소장가치는 있으실겁니다.
기기는 내일 발송드리겠습니다.
좋은 하루되세요
