오래 기다리시게 해서 죄송합니다.
보내주신 기기중에 일단 930 리시버부터 해드리고 나머지 기기는 조금 기다려주시면
잘 작업해서 보고드리겠습니다.
스케일 창에 구멍이 뚫려있는데 그전 사용자 분들이 diy 하려던 흔적 같습니다.
아크릴 쪽에도 구멍이 뚫려있는데 전구나 조명을 하려던 흔적 같네요.
930은 조명 전구가 좌측에 1개만 들어갑니다.우측에도 조명 전구 고정 구멍이 있긴 합니다만
제조시 1개만 들어갑니다.제거되어 있어서 조명이 없습니다.
1차 정류 & 파워 앰프 케페시터 좌측 1개가 그전에 교환되어 있습니다.
1차 정류 & 파워 앰프 케페시터가 출고시 4,700uf 용량이 사용됩니다.
공간이 협소해서 증량을 하려면 10,000uf 50볼트를 사용해야 합니다만
부품이 떨어져서 크기가 큰 10,000uf 80볼트를 사용했습니다.
기판에 구멍 뚫기,일부 부품들을 기판 밑쪽으로 이동등 해주어야 합니다.
그외 세시에 조금 간섭되어서 빠듯하게 들어갔습니다.
크기가 작은 6,800uf 용량을 쓰면 그냥 맞습니다만 증량하기로 했습니다.
주변에 전원 회로 전해 케페시터들도 모두 교환했습니다.
고역 임피던스 보상용 필름 병렬 장착.
그외 스피커 릴레이를 달아 드렸는데 하얀 배선이 ac dc 전원 추출용 입니다.
정전압 회로 기판 쪽 레귤레이터 tr이 외관상 그을린 상태가 꺼림직해서
교환했습니다.그외 사진에는 없지만 주변 검출,비교 회로 tr 3개도 모두 교환했습니다.
휴즈가 슬로우 블로우형이여서 가진게 없어서 샌드페이퍼로 세척.
국내 전압이 100볼트 시절 출고된 기기라서 케이스를 열지 않고 뒤에서
간단히 교환할수 있는 휴즈가 100볼트용이고 220볼트 휴즈는 기기 내부에 있습니다.
220볼트 휴즈 교환이 쉽게끔 내부 220 휴즈 홀더는 삭제,
100볼트용 휴즈를 220용으로 쓸수 있게끔 바꿔 놓았습니다.
그외 이 앰프는 스피커 릴레이,보호 회로가 없는 대신에 스피커 출력 쪽에
휴즈를 사용하는데 보호 회로 & 릴레이를 추가해서 길게 돌아가는
스피커 휴즈 쪽 배선은 삭제했습니다.
작업 전 사진으로 작업후 사진은 아래 사진둥에 기기 밑면 사진중에 있습니다.

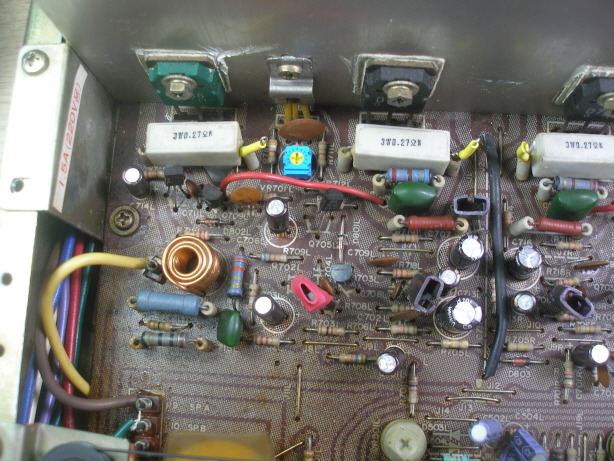

파워 앰프 초단 차동 회로 tr 4개를 전류 증폭율 실측 선별한 tr들로 교환했습니다.
교환한 tr들은 온도 변화에 서로 보정하게끔 수축 튜브로 열결합 해놓았습니다.
그외 앰프 특성을 크게 좌우하는 프리 드라이버 tr을 차단 주파수 200mhz 고성능 tr로 교환했습니다.
파워 앰프 전해 케페시터 모두 교환.50볼트 내압 이상에서는 국산품중에 가장 고성능인
삼영 nxb & 오디오 그레이드 사용.그외 반고정 저항 교환 & 바이어스는 웜업후 온도 보상 전에
조정 해놓았습니다.며칠 전 이 관련 게시판이 떠들썩 했습니다만 늘 이처럼 해드리고 있습니다.
이 기기는 서비스 메뉴얼이 당연히 없기 때문에 파워 앰프 바이어스 라는 것은
그분 말씀처럼 메이커 지정치 소숫점대로 맞추어야 하는 것이 아니라 출력단 구성,
방열판 용량에 따라서 수십배 a급 바이어스를 쓰는 앰프도 있기 때문에
성능상으로는 많이 줄수록 왜율,왜곡이 줄어듭니다.
그러나 노멀한 수준에서 조금 상향해서 맞추어 드리고 있습니다.
작은 차이이지만 성능면으로는 훨씬 더 좋습니다.
그리고 바이어스는 내외부 온도,발열 특성,온도 보상에 따라서 늘 큰 값으로 유동하기 때문에
그분 말씀처럼 소숫점대로 맞출수 있는 것도 아닙니다.(의미가 없고 불가능 합니다)
참 답답한 부분인데 앰프 회로 지식을 조금이라도 아는 분들이라면(와싸다등에서 전혀 기본도 모르는,
형편없는 개조한다는 이들이나 자칭 고수들 말고) 그 답답함을 알겁니다.
그런 분들이 또 나중에는 와싸다등에서 고수 행세,대우를 하겠지요.
각설드리고.
그외 바이어스 조정이 쉽게끔 테스트 포인트들을 취부 해놓았습니다.
스피커 릴레이 & 직류 검출시 보호 회로를 추가 해드렸습니다.
이 앰프는 출고시 전류단 과전류시 바이어스 컷오프 회로가 내장되어서
직류 검출 보호 회로만으로도 충분합니다만 보호 회로가 있어도 짧은 시간에
앰프,스피커가 파손되는 경우가 더 많사오니 작동중 스피커 단자 쪽이 숏트되지 않게끔
잘 사용하세요.
프리 앰프 쪽 tr 6개 모두 교환했습니다.
프리 & 레벨 미터 앰프 쪽 전해 케페시터 모두 교환했습니다.
레벨 미터 앰프 반고정 저항은 가진 것이 떨어져서 일반품으로 교환했습니다.
- 전원 회로,포노 앰프 전해 케페시터류 모두 교환.삼영 nxb & 오디오 그레이드 사용.
튜너 안테나,밴드 필터 코일 코어 2개 모두 파손되어 있습니다.
이 코어는 예로부터 시중에서 구할수 없는데 코일 공장들도 주문 생산을 중단해서
중고품 튜너,그것도 7080 시절 튜너들에서 취출하는 수밖에 없습니다.
가진 것이 떨어졌습니다만 한참 부품 상자를 뒤져서 다행히 교환해드릴수 있었습니다.
근래에는 부품 취출용 기기들도 마땅치 않아서 큰일입니다.
안테나 코일인데 로우 밴드 쪽이 좋지 않아서 교환했습니다.
바리콘,프론트 엔드 세척 & 발진 회로 트리머 교환.
믹서,검파 코일류 3개 분해 수리.

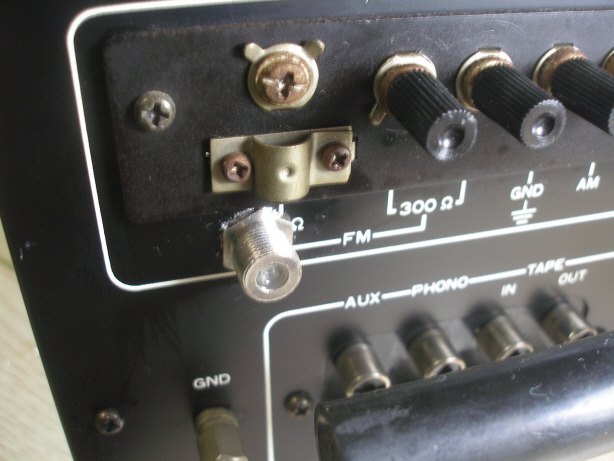

안테나 단자를 편하시게끔 75옴 커플링 단자로 바꿔드렸습니다.
튜너부 전해 케페시터,반고정 저항 모두 교환했습니다.
am 회로는 작업 중단한지 오래입니다만 그냥 am 회로 쪽도 리캡 해드렸습니다.
마이크 앰프 쪽도 리캡.
조명을 녹색 led로 해놓았습니다.출고시에도 녹색 전구입니다.
led 전원은 직류로 바꾸어 사용했습니다.
레벨 미터는 8옴 부하 물리고 1왓트 표기 근처로 맞추어 놓았습니다.
기판 모두 재납땜 & 세척.

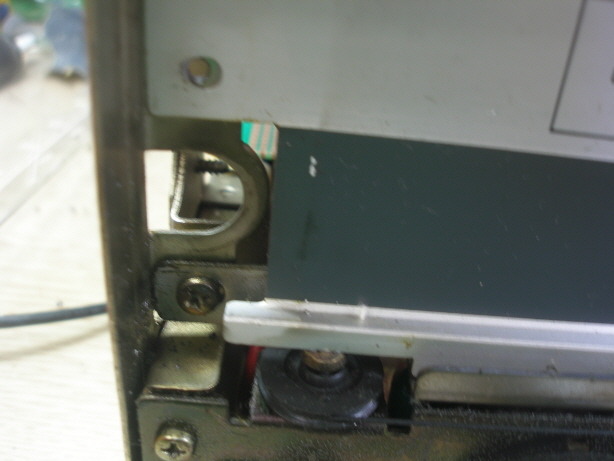

출고시 튜닝 샤프트 플라스틱 커버가 들어갑니다만 없고 회색 전선용 튜브로
대체되어 있었는데 그냥 제거했습니다.
컨트롤류 너트 1개가 헛도는데 어쩔수 없어서 그냥 두었습니다.
1khz 왜율 0.002% 이하 저왜율 시그널 입력,8옴 부하,약 1왓트시 왜율 0.02% 이하로 좋습니다.
억스 단자 약 1볼트 전후 입력시 밸런스 컨트롤 사진의 위치에서 밸런스가 맞습니다.
이보다 증량하면 조금 달라집니다.일부 고급 볼륨이 아니면 흔히 있는 것으로
볼륨,밸런스 컨트롤 가변 저항 오차이오니 그래서 밸런스 컨트롤을 두는 것이오니
밸런스 컨트롤로 보정하셔서 사용하세요.
양채널 동시 구동,8옴 부하 1khz 왜율 0.8% 이하에서 최고 실효 출력 약 50왓트 정도 나옵니다.
파워 앰프 전압 증폭단이 일부 고급기들이 사용하는 정전압 회로 방식이 아닌 앰프들은
가정 전압 변동에 따라서 파워 앰프 공급 전압이 달라져 출력 변화가 조금 있습니다.
그외 전원 트렌스 오차로 출력 차이가 조금 있게 됩니다.
양채널 동시 구동 조건을 올려드리는 것은 전원 회로 레귤레이션 용량이
좋지 않은 기기들은 양채널 동시 구동시 최고 출력이 떨어집니다.
50왓트이면 좋습니다.
약 30왓트시 왜율 0.06% 이하.
뒷 단자류 세척.
*튜너부 작업 내역
-88-108mhz 로우 하이 밴드 주파수 표기 편차 최소화.
-하이 밴드 108mhz & 로우 밴드 88mhz & 센터 밴드 98.5mhz 설정 & rf 게인 동일.
센터 밴드 설정 & 언급을 드리는 것은 고주파 일수록 성능이 떨어지기 때문에
데이터들은 중간 쯤 주파수에서 조정,기준을 두게 됩니다.
그외 별도로 rf & if 게인을 별도 수정,잘 세팅을 해서 감도,사용감등이
어지간한 고급기들보다 좋을겁니다.
-튜닝 센터,쿼드레처 검파 90도 위상 쉬프트 모노 t.h.d 코일 정밀 최적화.
-스테레오 왜율 1khz 좌우 0.08-0.09% 이하 까지 얻음,매우 좋습니다.
-스테레오 분리도 1khz 좌우 47-48db 이상까지 얻음.
모두 정확한 실측 데이터 & 사진을 남겨두고 있습니다.
그외 컨트롤류 3가지 용제로 모두 세척해놓았습니다.
스케일창,아크릴 청소 해놓았습니다.
다른 일등 때문에 작업이 여의치 않아서 5일간 작업한 것 같네요.
기기는 오늘 예외로 선불 발송드리겠습니다.
잘 사용하시고 혹 문제있으시면 다시 보내주세요.
감사합니다.좋은 하루되세요.
