마란츠 튜너 ST8 (2007년 9월) 일반

이 튜너는 작업 전 틱틱~소리가 나서 먼저 그 증세부터 추적을 했습니다.

파이오니아 튜너들이 출력단 ic 내부 불량으로 틱틱 거리는 증상이 제법 있는데

파이오니아 경우 자사 ic를 사용해서 수리가 힘든데 다행히 st-8은

수리가 가능한 구조입니다.

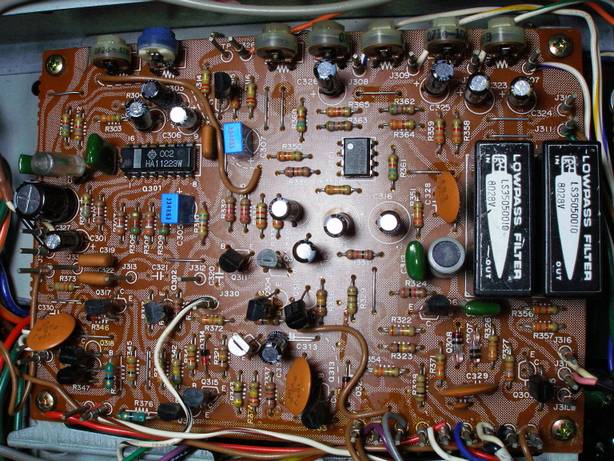

출력단 앰프 쪽 op amp ic 교환했습니다.

그리고 이 기판의 전해류는 작업하는 김에 모두 교채를 했습니다.

오디오용 전해&삼화 rd 그레이드,무극성 전해,일부는 박스 필름 사용



op amp ic는 기존에 4558을 tl082로 교채했는데

op amp ic 블라인드 테스트에서 쟁쟁한 버브라운등을 제끼고

1등을 한 op amp가 tl072 라고 하는데 072&071은 생산 중지되었고

업그레이드로 생산되는 것이 082&081 입니다.



082는 3위를 기록했다더군요.

071&081은 싱글 오피 앰프입니다.

각설드리고...



모두 최적 세팅 완료했습니다.

이 튜너는 디스토션이 1/100%대가 나와야 정상입니다.



역시 스테레오 디스토션 1khz wide band 0.024%,narrow band 0.14%

스테레오 분리도는 1khz wide band 49db,narrow band 47db,

각 밴드 L&R 분리 조정이 지원됩니다.



쿼츠 락이 탑재되어 있는데,

최적 튜닝 방법은 스코프에서 튜너 선택하신 후

스코프 수직&수평 조정을 해서 타켓 포인트를 나오게 한후

쿼츠락 온&오프시 타켓이 오차없이 같은 지점에 위치하는 점을

스코프 센터에 잡으시고 그 지점에 튜닝하신 후 쿼츠 락을

끄시면 됩니다.이 지점이 와이드 밴드 튜닝 지점입니다.



그리고 네로우 밴드는 조금 좌측으로 벗어난 지점이

튜닝 지점인데 와이드 밴드보다 조금 좌측으로 움직이게끔 잡으시구요.

가급적 와이드 밴드를 사용하세요.네로우 밴드는 방송국이 많아서

어느 주파수에 많이 다른 방송국이 인접할때 예리한 선국을 위해

필요한 기능입니다.



별도 시그널 표시는 없는데 입력 시그널이 커지면 스코프 타켓이

위로 올라가게 됩니다.사용하시면 금방 파악하실수 있을겁니다^^



작업비는 고급기 분류로 예전 적용가 기본 토탈 세팅 7만원

+ 기타 작업 3만원 토탈 10만원 입니다.



전원단 기판 전해 컨덴서류는 교환할때가 되었으나

제가 가진 규격들이 없는 것이 많아서 그냥 두었습니다.



보내주셨던 다마스 택배로 발송드리겠습니다.

받으실 주소를 문자로 보내주시면 발송드리겠습니다.

좋은 하루되세요^^
