너무 오래 기다리시게 해서 죄송합니다^^
이 리시버는 처음 입고되는 기기입니다만 내부 구성은 보급기급 이지만
아나로그 전성기 시절 마지막 디자인을 가진 기기 같습니다.
개인적으로 아주 좋아하는 취향의 기기,작업입니다.
세운 상가에서 리시버 세시를 사서 자작하던 추억이 생각납니다.
그전에 우측 채널 수리가 되어 있는데 드라이,파워 tr등이 짝짝이로 교환되어 있습니다.
이러면 좌우가 다른 앰프처럼 작동하게 됩니다.
좌우 컴플리 페어로 드라이버,파워 tr 모두 교환했습니다.
드라이버 tr은 140mhz의 고성능 tr을 사용했습니다.
흔히들 앰프를 열고 보면 크게 보이는 파워 tr을 바꾸면 소리가 좋아지지 않을까,합니다만
파워 앰프의 전류 증폭단은 드라이버+파워tr 이른바 달링턴 구성으로
달링턴 구성에서는 초단의 tr 특성이 전체 특성,극성까지도 결정하기 떄문에
드라이버 tr 성능이 더 중요합니다.
그외 절연지를 기존 마이카에서 방열 글리즈 도포가 필요없고 열전도가 더 좋은
실리콘 패드로 바꾸었습니다.
초단 차동회로 tr 4개를 전류 증폭율 실측 선별한 tr들로 교환했습니다.
교환한 tr들은 온도 변화에 상보하게끔 수축 튜브로 열결합 해놓았습니다.
그외 앰프 성능을 크게 결정 짓는 프리드라이버 tr을 200mhz 고성능 tr로 바꾸었습니다.
그외 반고정 저항,전해 케페시터 모두 교환했습니다.
50볼트 내압 이상에서는 국산품중에서 가장 고성능인 삼영 nxb & 오디오 그레이드 사용.
그외 파워 tr 보호용 드라이버 이미터 저항이 저항값은 같지만 좌우 다르게 교환되어 있어서
모두 1/2왓트 오차 1% 메탈 필름으로 교환했습니다.
바이어스는 웜업후 조정해놓았습니다.
금성 고성능 튜너 ft870 기판인데 이사올때 버리지 않고 가져온 것입니다.
안테나 75옴 발룬 코일 뒤지다가 생각난 것입니다.
안테나 단자를 75옴 커넥터식으로 달아놓았습니다.
300-75옴 코일을 쓰면 손실이 있지만 정확한 매칭을 위해 달아두었습니다.
튜닝 미터가 고장인데 다행히 적출해놓은 인켈 tk600것과 거의 맞습니다.
스케일 창을 잘 보시면 티가 납니다만 그래도 큰티는 안납니다.
1차 정류,파워 앰프 전력단 케페시터를 출고시 3,300uf에서 10,000uf로 증량 교환했습니다.
고주파 임피던스 보상용 필름 케페시터 달아 놓았습니다.
스피커 릴레이가 없는 기기라서 릴레이 & 보호 회로 달아 놓았습니다.
릴레이 붙는 시간이 5초 정도로 좀 늦사오니 참고되세요.
이편이 파워 앰프 초단 전압이 안정되는 시간이 충분해서
접점이 붙을때 팝음없이 조용합니다.
배선들이 밑면 세시들 때문에 넘어올수가 없어서 기판을 뚫어 달았습니다.
프리 앰프 전해 케페시터,tr 모두 교환했습니다.
포노 앰프 작업 전후.전해 케페시터,tr 모두 교환했습니다.
바리콘 세척 & 발진 회로 트리머 교환.
검파 코일,t.h.d 코일 분해 수리.
검파 코일 케페시터는 2종류 온도 보상 케페시터를 병렬로 써서 -온도 보상용 케페시터는
기판 위로 달아서 코일 드리프트를 최소화 했습니다.
이 케페시터는 이제 생산하지 않고 시중 재고가 없어서 구할수 없는데 이제 몇개 남질 않았습니다.
이 시절에는 튜너부 최선단 rf 앰프를 보급기,뮤직센터,라디오,카셋트등은 tr을,
보급기-중급기는 j-fet를,고급기는 듀얼 게이트 mos fet가 들어갔습니다.
듀얼 게이트 mos fet는 임력 임피던스가 테라옴에 내부가 2개의 fet가
케스코드 방식으로 연결되어서 초고주파 까지 높은 게인을 얻을수 있습니다.
금성 튜너 8080등은 이 듀얼 게이트 mos fet가 프론트엔드에 3개가 들어갑니다.
당시로서는 비싼 고급 소자였지요.
기존에 rf 앰프가 j-fet인것을 듀얼 게이트 mos fet로 바꾸었습니다.
그외 이 기기는 보급형 구성으로 세라믹 필터가 1개 뿐인데 세리믹 필터는
당시 보급기급에는 2개,고급기급은 3개가 들어갔습니다.
이 세라믹 필터는 장단점이 있는데 간단하고 큰 감쇠도를 얻을수 있어서
필터 회로를 매우 간단히 만들수있는 장점이 있지만 선형성이 좋지 않아서 찌그러지고
오차가 큰 단점이 있습니다.스텐다드형 4개 이상,네로우 밴드형을 쓰면
삼쇠도,선택도는 좋지만 왜율,스테레오 분리도가 떨어집니다.
텐드버그 튜너 3001을 보면 와이드,네로우,수퍼 네로우 3가지 if 필터 선텍이 있는데
와이드 밴드는 코일 필터를,네로우는 코일+세라믹,수퍼 네로우는 네로우 밴드형
세라믹 필터를 다단으로 씁니다.수퍼 네로우에서는 선택도는 좋지만
왜율,분리도는 크게 떨어집니다.
코일 필터는 주파수 조정이 가능하고 있고 선형성이 좋아서 찌그러짐이
없는 장점이 있는 반면 감쇠도가 떨어져 다단으로 써야하는 단점이 있습니다.
이 때문에 텐드버그 3001 경우는 코일 필터를 수십개 다단으로 쓰는 고급 구성인데
자주 틀어지고 세팅 주기도 짧고 수십개 코일을 재세팅,수리를 한다는 것이 큰일입니다.
세라믹 필터가 라디오나 카셋트급으로 1개 뿐인데 스텐다드형 필터 2개를 추가했습니다.
떨어진 게인 보상은 기판 밑에 별도 앰프를 달았습니다.
뮤트 레벨이 고정식이라서 작업후 뮤트 작동이 안되는데 수정해서
입력신호 20db에서 작동하게끔 해놓았습니다.
시그널 표기 레벨은 고정식이라서 그전과 차이를 아실듯 합니다.
그외 튜너부 전압이 출고시 11-10볼트 까지로 낮아서 정전압 회로를 수정해서
조금 더 올려서 전체 성능을 좋게했습니다.
am 회로 제외하고 기판 모두 재납땜 & 세척했습니다.
튜너부 전해 케페시터,반고정 저항 모두 교환.
반고정 저항 1개는 고급품이 떨어져 일반품을 사용했습니다.
근래 돈이 떨어져 부품 구입을 못하고 있습니다.

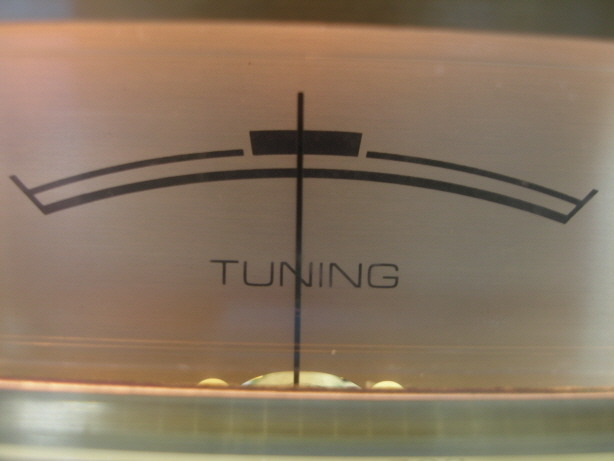

정확한 튜닝 미터 동조 지점.미터마다 오차가 있어서 아나로그 튜너들은 사진을 올려드리고 있습니다.
늘 이 지점에 튜닝하세요.

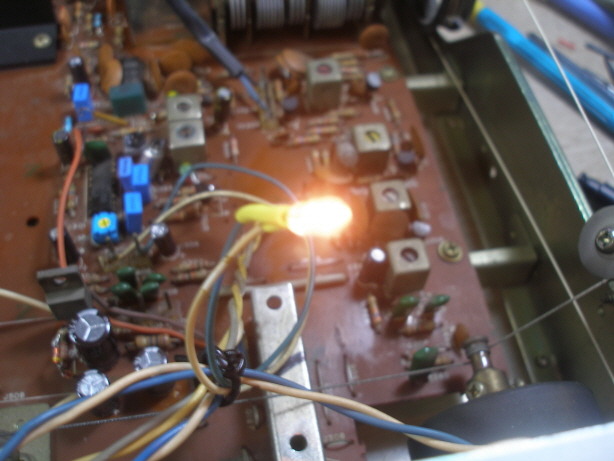

조명 전구,스테레오 램프 교환.출고시 녹색입니다.
이 튜너는 보급기 구성으로 출력단에 로우 페스 필터가 코일식 아니라
간단히 저항+케페시터식이여서 출력 신호에 mpx 19,38khz 스테레오 분리용 신호가 그대로 나옵니다.
70년대초 빈티지 튜너,리시버들,이후 세대 카셋트나 라디오등도 이렇습니다.
그러나 찌그러지고 클립되는 신호가 아니라 가청 대역 이상의 부가 신호가
섞이는 것이여서 큰 문제는 없습니다.
볼륨이 작은 위치에서는 좌측이 큰데 가변 저항 편차이오니 감수해주세요.
스케일창 청소,패널,노브류 물세척했습니다.
*튜너부 작업 내역
-88-108mhz 낮은 높은 주파수 표기 편차 최소화.
-하이 밴드 108mhz & 로우 밴드 88mhz & 센터밴드 98.5mhz 설정 & rf 게인 동일.
-스테레오 왜율 1khz 좌우 5-6% 이하,mpx 필터가 없어서 높게 나옵니다.
-스테레오 분리도 1khz 좌우 30-31db 까지 얻음.mpx 신호 잔류
& mpx ic가 구형 3350 이라서 좀 낮게 나옵니다.
서둘러 작업을 했습니다만 3일 작업이였습니다.
사진들보다 의외로 일손이 많은 것이 많습니다.
작업비는 그간 감사히 선금을 너무 많이 주셔서 없습니다만
입고주신 다른 기기들을 다 해드려도 모자라서 잘 적립해두고
차후 다른 작업시에 잘 반영드리겠습니다.
오래 기다리시게 해서 거듭 죄송합니다.
기기는 가진 돈이 빵원이라서 착불로 발송드리오니 양해 구합니다.
잘 사용하시고 혹 이상있으면 말씀주세요.
좋은 주말되세요^^
