오래 기다리시게 해드려 죄송합니다^^

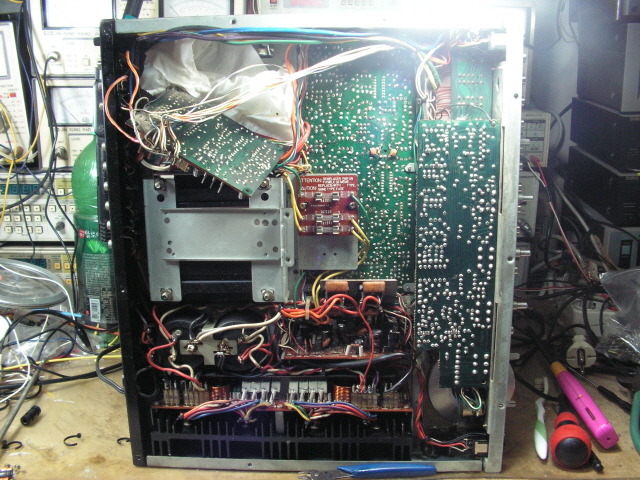

예전에 살펴드린 기기인데 컨트롤 접점 문제등으로 재입고 주셨습니다.
살펴보니 접점 문제외에 전원이 간헐적으로 들어오지 않는 증세가 있네요.
작업 옵션은 때마다 다른데 그당시 일반 작업 옵션으로 작업해드린 기기입니다.
그런데 기기 전원이 100볼트로 되어 있는데 입고되는 기기들은
220이 지원되는 기기들은 모두 220으로 바꾸어 드리고 있습니다만,
그때 작업에서 제가 깜박한 것인지,그사이 바꾸신 것인지,알수없습니다.
어떻든
"220으로 변경했사오니 220으로 사용하세요!"

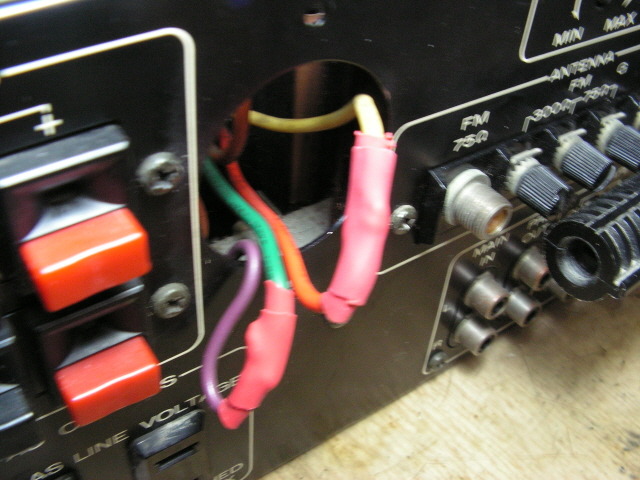

간헐 전원 데드,원인은 전압 변경 셀렉터 쪽 핀 1개가 내부 접점이 좋지 않습니다.
세척을 한후 통전,흔들어보면 조짐이 좋지 않아서 이쪽은 그냥 배선을 220볼트 고정으로
점프,바꾸었습니다.
그밖의 배선들도 컷트,수축 튜브로 절연해두어서 이제 전원 셀렉터는
밖에서 바꾸셔도 변경이 안되오 참고되세요.
그외 컨트롤류 모두 4가지 용제로 재세척 했습니다.
프리 앰프 기판이 앞서 작업에서 세척 해드렸습니다만 지저분해서
아세톤+묵은 때를 박박 솔질 세척했습니다.
그외 이 기기는 제조시 기판 자동 납땜용 플럭스가 너무 많이 발려져 있어서
일반 세척제로는 닦이질 않고 닦아도 시커멓게 남고 백화 현상이 생깁니다.
사진은 몇차례 닦은 후 사진입니다.
아세톤등으로 누차 강력 세척해서 기판 플럭스를 완전히 제거 했습니다.
기판 표면이 만지면 부드럽습니다.기판 잔류 용량이 없어져 고주파 특성,
발진등 성능도 좋게 됩니다.
사진은 간단해 보이지만 이 기판 닦으려고 향정신성 용제를 너무 많이 마셔 띵 했습니다.
그전에 일반 작업 옵션은 포노 앰프는 작업치 않았습니다.
그러나 얼마 전에는 잠시 작업했지만 다시 예전 사양으로 작업치 않고 비용은 낮추었습니다.
이번에 무거운 기기를 재입고 주신 김에 포노 앰프를 작업했습니다.
재입고 되는 기기들은 사소한 부분들도 가급적 업그레이드 해드리는데
재입고 주신 김에 비용이 드시는 김에 이편이 좋으실겁니다.
초단 tr 4개를 전류 증폭율 선별한 tr들로 교환하고 온도 변화에 상보하게끔
수축 튜브로 열결합 해두었습니다.
각 차동회로 외에 좌우 채널의 전류량,주파수 특성,나이득,nfb 특성이 같아져
성능 밸런스가 좋게 됩니다.
전해 케페시터 모두 교환.세계 최고 성능 수준의 삼영 nxb & 오디오용 전해 사용.
출력 커플링 용량은 음질을 고려해 증량 교환 했습니다.
이 기판도 프리 앰프 기판처럼 플럭스가 너무 많이 발려져 있습니다.
이쪽 기판 모두 재납땜 하고 프리 앰프처럼 누차 세척해서 플럭스를 완전히 제거 했습니다.
패널,노브들이 지저분해서 물세척 했습니다.
이 시리즈는 원래 조명이 어두운데 오래 되면 내부 스케일 창 투과가 떨어져 더 그렇습니다.
너무 어두워서,시중의 이 규격 휴즈 전구는 더 어두워서 떼어내고 led로 변경 했습니다.
led 조명 작업은 일손이 많이 들어서 이제 가급적 하지 않습니다만 감행했습니다.
밝은 led를 간격에 따른 그늘이 없게끔 간격을 맞추어 달았습니다.
led는 30ma 대용량인데 전류는 7ma 정도로 줄여 달아서 오래쓸수 있게끔 했습니다.
led 전원은 직류로 바꾸어 달았습니다.
튜너 재조정을 하다가 코일 보빈이 삭아서 그만 깨졌습니다만
정확한 위치에 고정해두었습니다.
앞서 교환해드린 발진 회로 트리머가 그 사이 수분,이물 침착이 됐는지
좋지 않아서 다시 교환했습니다.
정확한 튜닝 미터 동조 지점.앞서 올려 드렸겠습니다만 다시 찾기 힘드셔서^^
올리는데 미터마다 오차가 있어서 아나로그 튜너들은 사진을 올려드리고 있습니다.
시그널 미터와 상관없이 늘 이 지점에 튜닝하세요.
그외 튜너부 모두 안테나 선단부터 스테레오 왜율,분리도 까지
정확히 재세팅 해두었습니다.
그외 스케일 창 청소는 기본 & 스피커 릴레이등 모두 재세척 해두었습니다.
잘 사용하시고 혹 문제있으면 말씀주세요.
좋은 하루되세요^^
