켄우드 리시버 KR6600 (2012년 5월 일반)

좌우 밸런스 & 억스 단자 불량등으로 입고주셨습니다.

살펴보니 좌우 밸런스는 이 정도이면 매우 좋은 편이랍니다.

사진의 미터 바늘이 좌우 채널 2개인데 거의 하나처럼 보입니다.



밸런스 컨트롤 중심에서 이 정도이면 좋은 편이오니 걱정마시고 사용하세요.

혹 소스나 스피커나 스피커 설치 위치 문제등으로 얼핏 오인하셨을수도 있습니다.

참고되시구요,











기기는 입력 & 테입 소스 셀렉터등이 접점이 안좋은데 사진은 뒷면 입력 셀렉터 기판입니다.

그전에 황학동에서 손을 보셨다고 하셨는데 테입 데크 어뎁터 인 & 아웃 단자를

프리 & 파워 분리형 단자로 쓸수 있게끔 배선이 되어 있네요.











셀렉터류 세척.











억스 단자는 구조상 시판품을 쓸수 없어서 옆의 잘 안쓰는 테입 단자로 바꾸어 놓았습니다.

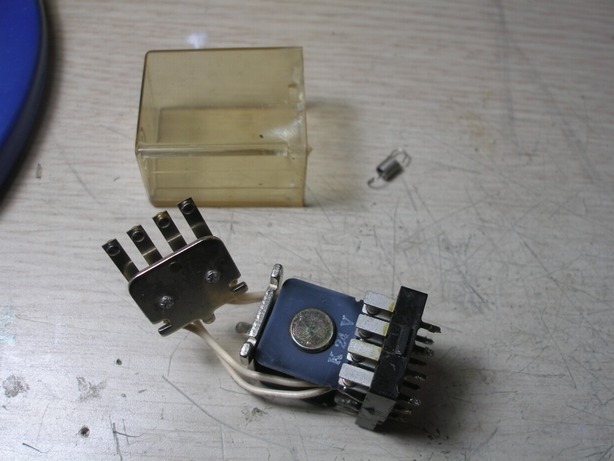

릴레이 세척,그전에 세척이 되어 있네요.다시 세척 해놓았습니다.











서비스로 전원단 컨덴서들 교환 해놓았습니다.삼화 105도급 사용.













파워 앰프 바이어스 조정이 좌우 크게 틀어져 있습니다.

재조정 해놓았습니다.











조명 전구가 2개만 들어와서 모두 교환 했습니다.











조명 전구 교환.

그외 억스 표기 전구가 나가서 교환 해놓았습니다.













정확한 튜닝 미터 동조 지점.

튜닝 미터마다 오차가 있어서 아나로그 튜너들은 사진을 올려드리고 있습니다.

거의 중심에 맞습니다











am 안테나 코일 쪽 선들은 잡음 유입 때문에 출고시에도 높게 띄우는데

종이로 된 고정 브라켓이 파손되어서 그냥 위로 띄워 놓았습니다.











작업 완료.



*작업 내역

*튜너부

-하이 & 로우 밴드 표기 편차 최소화.

-하이 밴드 108mhz & 로우 밴드 88mhz & 센터 밴드 98.5mhz 설정 & rf 게인 동일.

튜너가 많이 틀어져 있습니다.

-쿼드레처 검파 코일 상하부 코어 정밀 최적화.

-스테레오 디스토션 1khz 0.15% 까지 얻음(좌우 동일).대폭 향상.

-스테레오 분리도 1khz 37.9db 까지 얻음.나쁜 쪽 채널 데이터 사용 & 나쁜 쪽 채널에 trade off함.



*파워 앰프

-바이어스 조정.



*그외

-컨트롤류 모두 세척.

-릴레이 세척.

-조명 전구 모두 교환.



잘 사용하시고 혹 불편하신 점 있으시면 말씀주세요.

편하신 시간에 들려주세요.좋은 하루되세요.
