인켈 튜너 TK600 (2009년 12월 오버홀)

간헐 스테레오 불량,주파수 밀림,오버홀등으로 입고주셨습니다.

조금 틀어져 있습니다만 그리 나쁘진 않습니다.다시 잘 잡아놓았습니다만

지금 사용하시는 안테나 측을 다시 잘 변경해보세요.











그전 작업 이력인데 diy 좋아하시는 분이 사용하던 기기 같습니다.

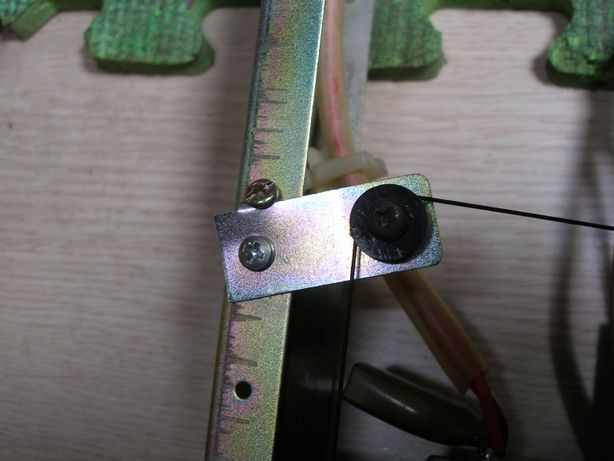

링줄 텐션을 이쪽에서 너무 올려놓았습니다.텐션은 이쪽에서 조정하면 안됩니다.

텐션이 너무 강하면  바리콘 샤프트,기어가 파손될수 있고 튜닝시 회전이 뻑뻑해집니다.











문제는 튜닝 샤프트&플라이 휠인데 끝까지 조여도 덜그럭 거립니다.

그전에 너트를 끝부분에서 무리하게 조이다가 볼트 탭이 파손되어 그렇습니다.



와셔를 떼어내고 조금 더 나사 산을 돌출시켜서 멀쩡한 탭측에 너트를 걸었는데

괜찮을것 같습니다.













발진 회로 트리머인데 상태가 좋지 않아서 교환했습니다.

저 트리머는 플라스틱이 손대면 부서집니다.









교환후.











그전 작업자가 램프에 에폭시를 발라놓아서 램프 소켓이 빠지질 않습니다.

플라스틱류에는 가급적 에폭시를 안쓰는 것이 좋습니다.

차후 보수가 필요하면 못쓰게 됩니다













램프 모두 교환.











이제부터 튜너부 작업 시작.











전해 컨덴서류 모두 리캡.삼화 105도급 전해 사용.커플링은 오디오용 전해 사용.











출력단 앰프&컨트롤 보드 작업 전후.오디오용 전해 사용.











미터마다 조금씩 오차가 있어서 아나로그 튜너들은 튜닝 미터 사진을 올려드리고 있습니다.

늘 저 위치에 튜닝하세요.



*작업 내역

-하이밴드 108mhz & 로우 밴드 87.5mhz & 센터 밴드 98.5mhz 설정& rf 게인 동일,

-감도 대폭 향상.tk600은 시그널 미터 레벨 조정이 없어서 그전과 차이를 아실수도 있을겁니다.

-검파 코일.mpx v.c.o 정밀 최적화.

-스테레오 디스토션 1khz 0.36% 까지 얻음.

-스테레오 분리도 1khz 51.2db 까지 얻음.매우 좋습니다.

-전해 컨덴서류 am 회로를 제외하고 모두 리캡.

-바리콘 세척

-스케일창 청소

-램프 3개 교환.휴즈 1개 교환.

-컨트롤류 세척.



그외 셀렉터 교채 여부를 말씀주셨는데 메이커 특주품으로

그때나 지금이나 시중에서 구할수 없답니다.

작업비는 국산 튜너 기본 세팅 4만원+기타 작업등이 좀 되어서 토탈 8만원 입니다.



기기는 조금 전 발송드렸습니다.

사용해보시고 혹 불편하신 점 있으시면 말씀주세요.

좋은 하루되세요.
