마란츠 리시버 2330 (2011년 3월 오버홀)

나름 살펴드리려고 부품 주문에 시간 많이 들었습니다만 일부 부품은 결국 못구하고

작업만 길어져 오래 기다리시게 해서 죄송합니다.



기기가  얼핏 우드 케이스에 깔끔해보입니다만 속은 많이 안좋습니다.

여러 작업자를 거친 흔적이 있는데 골고루 박살을 내놓았네요.



계속 소장하실 기기라고 하셔서 나름 살펴드렸습니다.

사진은 작업 전후 사진들입니다.















파워 앰프인데 작업 전후 사진입니다.그전에 여러 작업자가 한것 같은데

고출력 & 과도 작동시 손상될 상태입니다.













기판 프린트 손상도 심한데 너무 강한 인두를 써서 기판 프린트들이 손상되어 있습니다.

그외 교환된 저항들도 좌우 저항 값을 틀리게 엉망으로 교환되어 있네요.

드라이버 tr 스토퍼 저항 2.2옴을 1단위 잘못 적용해서 드라이버 tr 1개는 22옴을 달아놓았습니다.











위쪽 사진 세라믹 컨덴서는 프리 드라이버 부궤환 컨덴서로 용량이 단 1pf 차이로도

앰프 고주파 특성에 대단히 영향이 큰 컨덴서 입니다.오른쪽이 출고시 적용으로

20pf를 22pf로 교환되어 있네요.한쪽이 고주파 특성이 줄게 됩니다.



밑에 사진은 출력단 발진 방지 회로 저항인데 대용량임에도 한쪽 저항 값이

앰프 발진으로 타서 수배이상 증량되어 있습니다.얼핏 외관은 멀쩡하지요.













파워 앰프 초단 tr인데,좌우 짝짝이 & 엉망으로 교환이 되어 있네요.

2단 증폭 tr을 저내압 소용량 tr로 바뀌어져 않나,어찌 이렇게 작업을 할수 있는지,

에라이..











사진은 프리드라이버 tr로 좌우 4개 골고루 짝작이로 바뀌어져 있네요.

전압이 150볼트 가까이 걸리는데 120볼트 tr이 들어가 있는데

비슷하게만 생겼으면 아무거나 막 달아놓은 것 같습니다.



이 프리 드라이버 tr은 앰프의 고주파 특성을 결정하는 매우 중요한 tr입니다.















드라이버 tr역시 좌우 모두 짝짝이로 교환되어 있습니다.

좌측 tr은 150볼트 전압이 걸리는 곳에 내압 60볼트 tr로 쓸수없는 tr을 달아놓았습니다.

모양은 비슷하게 생겼지요.



어찌 이리들 작업을 할수 있을까요.













바이어스 온도 보상용 tr인데 좌우 다른걸 달아 놓으면

전류 증폭율,온도에 따른 전류가 다르기 때문에 좌우 열보상이 엉망이 됩니다.

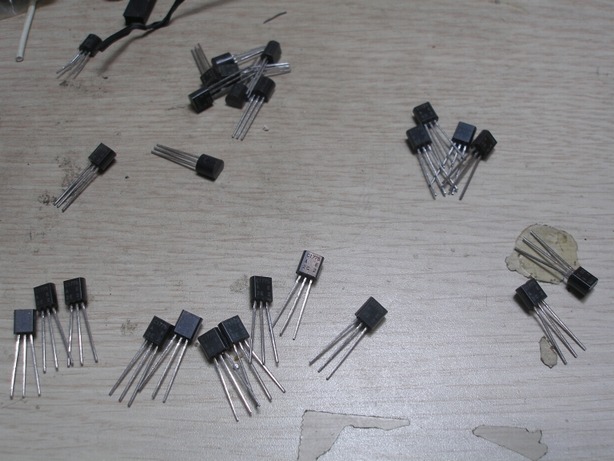

일단 초단 차동 회로 tr을 4개 2조 hfe 선별해서 교환했습니다.













프리 드라이버 tr인데 근래 고성능 tr들을 시중에서 구할수 없게 되었습니다.

그전에 제조된 고성능 프리드라이버 tr은 몇 종류 되지 않는데 모두 단종되어서

이것 구하려고 해외 주문까지 알아봤습니다만 hfe 등급을 페어로 구할수 없습니다.



겨우 구했습니다만 제조 회사가 다릅니다.

더이상은 역부족이라서 hfe 선별해서 장착 했습니다.



드라이버 tr도 오리지널 도시바 신품 페어로 모두 교환.

100ma 전류에서 차단 주파수 ft 100mhz 고성능 tr 입니다.













파워 앰프 작업 후.

모든 tr을 바꿀수 밖에 없었습니다.모두 고성능 tr들로 교환해놓았습니다.

그외 기존 교채된 저항들은 오차 1% 메탈 필름 1/2 & 1/4w 저항 & 산화금속 피막 저항으로 교채.

반고정 저항들 기판 드릴링해서 밀폐형 토코스 것으로 교환.



기판 모두 재납땜 & 세척.단자류 모두 줄로 갈아내고 재납땜.

전해 컨덴서류 오디오용 전해로 모두 교환.



기존에 파워 tr들이 마란츠 파워 sm7 tr들로 모두 바뀌어 있는데

이것은 더 좋은 옵션이라서 그냥 두었습니다.

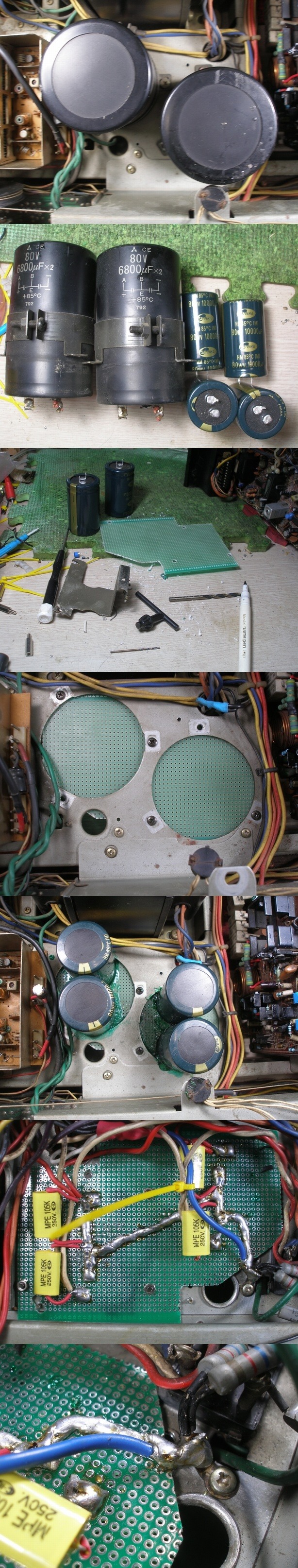

2330은 트렌스가 1개이지만 이른바 듀얼 트렌스로 내부가 복권식으로 분리된

2개의 트렌스가 1개의 케이스로 조립된 것입니다.파워 앰프 컨덴서도

좌우 분리형으로 컨덴서 2개가 1케이스형인 것을 써서 사진으로는 컨덴서가 2개입니다만

4개와 같습니다.



규격등이 구할수 없는 것이라서 기존 6,800uf 용량을 삼화 10,000uf로

증량해서 4개를 별도 기판을 설치해서 장착했습니다.

접지선들은 모두 모아서 굵고 두껍게 1점 접지로 모아서 납땜했습니다.

파워 앰프 컨덴서에 고역 임피던스 보상용 필름 장착.

얼핏 간단해보입니다만 이 작업만 한나절 걸렸습니다.















전원 기판 작업 전후.

2330은 이 기판 작업 하기가 까다로워서 시간이 많이 걸렸습니다.

2265와 기판이 거의 비슷한데 전해 컨덴서들이 거의  나간 경우가 많습니다.



사진처럼 100uf가 25uf로(시리즈 모드 측정) 용량이 많이 줄었습니다.

전해 컨덴서는 사용 시간 & 충방전 횟수가 많아질수록 용량이 줄어드는 것 외에

내부 저항 esr이 커지기 때문에 오래된 것은 교환해주는 것이 좋습니다.



전해 컨덴서류 모두 교환.일부 고압 컨덴서 일반 그레이드 사용,

그외 삼화 105도급 사용.스피커 릴레이 교환.



그전에 잘못 교환된 릴레이 저항 교채.

릴레이 붙는 시간이 너무 짧은 것 수정.

그외 기판 모두 재납땜 & 세척.















프리 앰프 작업 전후.

기존에 초단 앰프용 듀얼 tr이 오래 되면 불량율이 많아 모두 교환했습니다.

그러나 기존에 제가 줄곧 사용하던 a872 tr이 시중에서 절품되어서

할수없이 a1268을 사용했습니다.



a1268을 8개 4조 hfe 선별해서 교환.

그외 2단 tr도 hfe 선별해서 모두 교환.



전해 컨덴서류 오디오용 전해로 교환.커플링은 필름 사용.

기판 모두 재납땜 & 세척.



사진의 기판에 흐른 것들은 기판 세척 과정으로 모두 건조되었습니다.













포노 앰프인데 한쪽이 고장 상태입니다.

차동 회로 tr hfe 선별해서 모두 교환.츨력단 tr은 기존 것보다 고성능 tr로 교환.

전해 컨덴서 모두 교채.용량이 없는 일부 컨덴서는 삼화 105도급,그외 오디오용 전해 사용.

전원측 저항 2개 1/2w 메탈 필름 f급으로 교채.



기판 모두 재납땜 & 세척.















튜너 기판 작업 전후.

기판 밑에 세시가 녹이 심해서 조금이나마 사포질 해놓았습니다.



튜너 기판도 그전 수리 이력이 작품이네요.

스테레오 불량 수리하려고 참 애썼던 것 같습니다.일부 컨덴서도 교환이 되어 있네요.



기판 작업이 까다로워서 작업 시간이 많이 걸렸습니다.

전해 컨덴서류 모두 교채.대부분 오디오용 전해 & 필름 사용.

기판은 주요 부위만 재납땜 해놓았습니다.













뒷면 단자들 교채 말씀주셔서 옥션에서 개당 천원에 파는 금도금 단자가 있어서

샀습니다만 사진처럼 완전 뎀뿌라입니다.

내부 핀도 빙빙 돌아가고 못씁니다













해서 가지고 있던 단자로 장착을 했습니다.

예전에 소리전자에서 산 wbt 복각 단자 2조와 나머지 1조는 앞전 사진과 비슷합니다만

사진처럼 다른 단자로 wbt복각품보다는 쌉니다만 그럭저럭 쓸만합니다.



아쉽게도 wbt 복각 단자는 2조 밖에 없습니다.

이 wbt 복각 단자는 개당 4천원으로 그리 비싸지 않습니다만 상당히 쓸만한데 요즘에는 안팝니다.

단자 배치상 포노는 포노2에 wbt 복각 단자를 썼사오니 뒷면 단자를 잘 확인하시구요.



주의!-마란츠 입력 단자들은 내부에 숏트 스윗치형이라서

연결 핀을 꽂지 않으면 내부가 숏트 상태가 됩니다.

이것은 연결하지 않은 입력 단자의 오픈 잡음 간섭,방지하려는 것으로

시중 단자들은 내부에 스윗치 기능이 없기 때문에 그대로 오픈 상태로 됩니다.



특히 포노 앰프 경우 증폭도가 매우 커서 aux 단자 사용시에는

오픈된 포노 단자가 간섭될수 있기 때문에 사용하지 않는 입력 단자는

시중에서 파는 숏트 플러그를 연결해서 사용하세요.



그리고 포노 단자에 턴테이블 단자 연결 없이 볼륨을 올리면

입력 단자가 오픈되어서 그전과는 달리 잡음이 들어오니 &

고장이 아니오니 참고되시구요.













전구류 셀렉터 전구 제외 스케일창 & 미터 조명 전구 모두 교환.

튜닝 포인터 전구 교환.스테레오 램프 전구 교환.

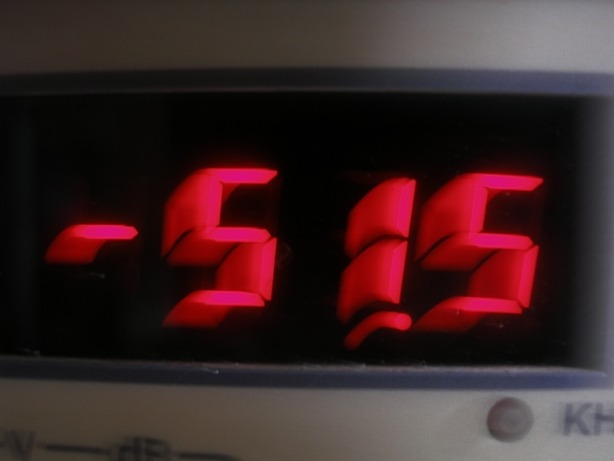

fm 스테레오 분리도가 1khz에서 51.5db를 얻었습니다.

매우 좋은 성능입니다.













정확한 튜닝 미터 동조 지점.

튜닝 미터마다 오차가 있어서 아나로그 튜너들은 사진을 올려드리고 있습니다.

늘 이 지점에 튜닝하세요.











약 1watt로 볼륨 & 밸런스의 가변 저항 오차는 괜찮은 편입니다.













1khz 입력,8옴 유사부하로 좌우 채널 동시 구동시 rms 실효 최고 출력 약 160watt가 나옵니다.













1khz 0.002% 저왜울 시그널 입력 & 약 1watt에서 디스토션 0.01% 전후.









최고 출력 근처 디스토션 0.05% 전후.













우드 케이스 밑면 볼트는 3개만 걸리고 나머지는 탭이 넘어가서

퀵서비스 과정에서 빠질 것 같아서 별도 포장해서 기기 밑면에 붙혀 놓았습니다.



* 작업내역

*튜너부

-하이밴드 108mhz & 로우 밴드 88mhz & 센터 밴드 98mhz 설정 & rf 게인 동일.

-if & 검파 코일 정밀 최적화.

-스테레오 디스토션 1khz 0.2% 까지 얻음.

-스테레오 분리도 1khz 51.5db 까지 얻음.

-이 튜너는 좌우 출력 전압 조정 지원이 되어서 좌&우 편차 0.0db까지 맞추어 놓았습니다.

-am 회로 제외 전해 컨덴서류 모두 교채.대부분 오디오용 전해 & 일부 삼화 105도급 & 필름 사용.

-바리콘 세척



*파워 앰프

-파워 tr 제외 모든 tr 교환.

-차동 회로 & 프리 드라이버 hfe 선별 교환.

-전해 컨덴서류 오디오용 전해로 모두 교환.

-저항 40개 교환.1/2 & 1/4w 오차 1% 메탈 필름 & 그외 산화 금속 피막 저항 사용.

-반고정 저항 4개 고급형으로 교채.

-옵셋 & 아이들 전류 20분 작동후 조정후 최고 출력 & 가혹 작동 테스트 완료.

-기판 모두 재납땜 & 세척.



*프리 앰프

-모든 tr hfe 선별 교환.

-전해 컨덴서류 오디오용 전해 & 필름으로 모두 교환.

-기판 모두 재납땜 & 세척.



*포노 앰프

-모든 tr 교환.초단 차동 회로 tr hfe 선별 교환.

-출력단 sepp tr ft 200mhz & cob 1.8pf 고성능 tr로 교환.

-전해 컨덴서류 모두 교환.오디오용 전해 & 삼화 105도급 사용.

-기판 모두 재납땜 & 세척.



*전원단 기판

-전해 컨덴서류 모두 교환.

-릴레이 교환.

-기판 모두 재납땜 & 세척.



*그외

-파워 앰프 컨덴서 4개 용량 증량 교환 & 기판 작업.

-고역 임피던스 보상용 필름 장착.



-입력 단자 aux & 포노 1&2 단자 교환.

-전구류 셀렉터 전구 제외 모두 교환.

-스케일창 분해 청소.

-노브류 물세척.

-모든 컨트롤류 분해 세척.





오래 간직하실 기기라고 하셔서 나름 살펴드렸습니다.

시중에 2330보다는 더 쓸만하고 소장 가치 있으실겁니다.



그러나 새 제품도 하자가 있기도 하고 너무 큰 기대는 마시구요,

조용히 잘 작동할겁니다.
