인켈 앰프 AX7R MKII (2018년 4월 일반)

너무 오래 기다리시게 해드려 죄송합니다^^

작업 마감중에 오셨을때 말씀드렸습니다만 사정으로 요즘 일이 엉망이여서



또 앞서 입고주신 다른 7r도 작업을 못해드리는 형편이여서 먼저 해드릴수는 없고등

더욱 작업이 늦어졌습니다.



전원 불량등으로 입고주셨는데 오셨을때 말씀드렸습니다만

대부분 마이컴 문제로 특히 후기 버전인 mk2는 버그가 더 많습니다.



이 기기는 마이컴이 더욱 좋지 않아서 교환외에는 방법이 없는데

리모콘만 안쓴다면 마이컴 쪽을 삭제하는 방법이 있습니다.













mk2는 트렌스가 1개인데 2차 쪽이 듀얼 탭이여서 두개와 큰 차이는 없습니다.













7r등 이 시절 인켈 고급기는 인켈이 삼화에 특주한 울트라 로우 esr,로우 리케이지,

로우 디스토션의 삼화 au,am 전해 케페시터가 들어가는데 데이터시트 로는

엘라 실믹2를 제외하고는 역대 세계 최고 성능의 케페시터 입니다.



부품 리드도 무산소 동선으로 자석에 안붙습니다.

단점이 제 소견으로는 수명이 짧고 열화 특성이 좋지 않습니다.



이 기기는 내부가 매우 깨끗합니다.













7r은 고급 설계로 프리,파워 모두 초단이 fet 차동,tr+led 방식의 능동 정전류 회로 구성입니다.

led는 저잡음,정전압 특성이 가장 좋고 정전류 tr 이미터 저항값을 높이 취할수 있어서

여러 특성이 좋아집니다.



과거 7080 고급기,90년대말 하이엔드 기기들에 많이 탑재된 방식입니다.















mk2는 마이컴이 바뀌었는데 불량이 더 많습니다.















그전에 마이컴 관련 수리해보려던 흔적이 있습니다.















그전에 마이컴 관련 수리해보려던 흔적이 있습니다.

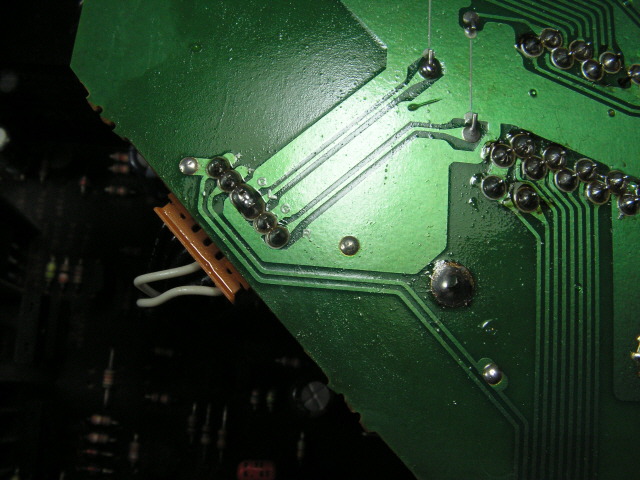

셀렉터 주위에 세척제 흔적이 있는데 잘 지워지지 않아서 전도성 필름 코팅식인

케이그류 같습니다.















마이컴 버그로 리셋을 해도 어렵게 전원이 들어오는데 전원이 들어왔다가

금방 나갑니다.앞서 마이컴 전원,스탠바이 릴레이 기판의 전원 작업 흔적이

이 관련 수리 해보려던 것일수 있습니다.



마이컴을 교환하지 않는한 수리가 안되지만 마이컴 컨트롤 쪽을 변경하면

리모콘만 안되고 살릴수 있습니다.



mk2는 전원 스윗치가 텍트 스윗치가 아닌 기계식 락커 스윗치여서

이른바 플립플랍 ic,기판을 달지 않고도 스텐바이 릴레이는 작동할수 있습니다.



그러나 스피커 릴레이,보호 회로,뮤트 회로 변경이 필요합니다.













일단 스텐바이 회로가 전원 릴레이를 안정적으로 구동하게끔 스텐바이 전원 회로 케페시터를

교환했습니다.mk2는 케페시터 용량이 기존에 330uf에서 1,000uf로 크게 늘었습니다.













스텐바이 회로를 전원 스윗치 인가시 강제 작동으로 바꾸고 기판 모두 재납땜 & 세척.













마이컴이 스피커 릴레이 작동 신호를 주어서 삭제하고 별도로 작동하게끔 변경해주어야 합니다.

릴레이 시간 지연 회로를 구성하려면 기존 5볼트 신호로는 릴레이 tr의 바이어스,

바이어스 저항 값에 따른 시간 지연용 케페시터 용량이 너무 커져서 새롭게 구성해야 합니다.

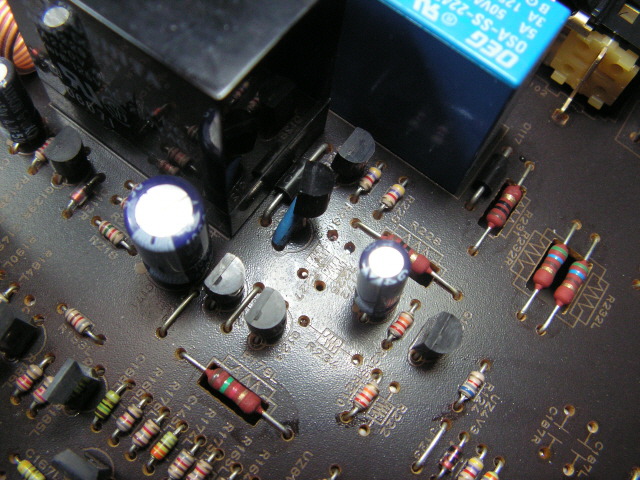

릴레이 드라이버 tr을 달링턴 식으로 바꾸어 작은 전류로도 잘 작동하게끔 하고

기판 밑 공간에 들어갈만한 크기의 케페시터 용량으로 적절한 시간 지연으로 붙게끔 맞추었습니다.



그외 마이컴 쪽에 연결되는 보호 회로들을 릴레이 회로로 온 오프 되게끔 변경했습니다.

보호 회로 연동을 하지 않으면 앰프 이상시 스피커가 나갈수 있습니다.

출력단 전압,전류 이상 2개 모두 잘 작동합니다.











mk2는 프리,파워 초단 소자가 싱글 fet가 들어갑니다.













릴레이 작업을 한후 들어보니 아무 소리가 안납니다.

mk2는 tr 3개의 뮤트 회로가 추가 되어 있어서 삭제 했습니다.











볼륨 led 전압도 마이컴에서 공급해서 별도로 led 전원을 연결해주어야 합니다.











셀렉터 기판 일부 재납땜.

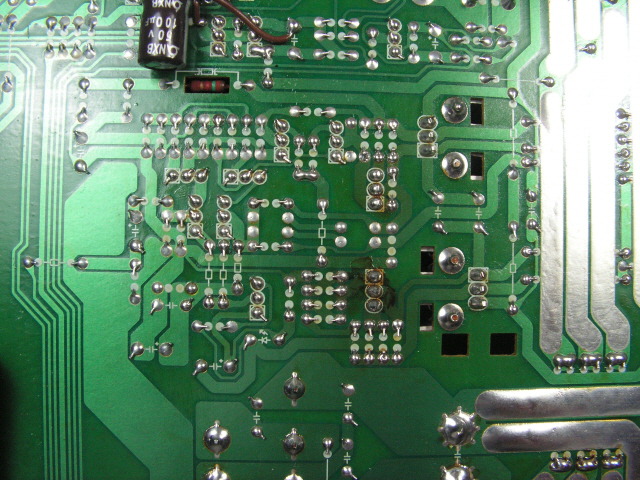

납땜이 금가는 냉납이 많아서 주기판 상당 부분 재납땜 했습니다.

간단한 작업 사양을 말씀주셨습니다만 기판 납땜이 좋지 않아서 일부라도 절충했습니다.











기존에는 스텐바이 램프가 들어보면 전원 대기입니다만 스텐바이 기능 삭제후

led가 아까워서 전원 램프로 바꾸었습니다.즉 스탠바이 램프가 켜지면 전원 온,이오니 참고되세요.



7r은 중고 시세가 7만원 이하로 저렴합니다만 내부 사양은 좋은 앰프입니다.

출력은 손해 보더라도 a급 구동 영역을 늘리기 위해 바이어스를 올리고



그에 따른 발열 대책으로 전원 전압을 내리고 파워 tr이 2조 병렬식 입니다.

그러나 마이컴 불량,볼륨 오차시 밸런스 보정 불가 문제가 있습니다.



허접한 자작용 앰프 세시도 10만원이 넘는데 이처럼 두꺼운 패널의

세시는 시중에 없어서 요즘 시세가 케이스 값도 안되는 것 같습니다.



잘 사용하시고 혹 문제있으면 들려주세요.

좋은 하루되세요^^
