인켈 앰프 AK650 (2014년 3월 일반)

오래 기다리시게 해서 죄송합니다^^

이 기기는 내부 케페시터,납땜등 상태가 좋지 않아서

거의 레스터레이션 작업에 가깝게 작업을 해드렸습니다.

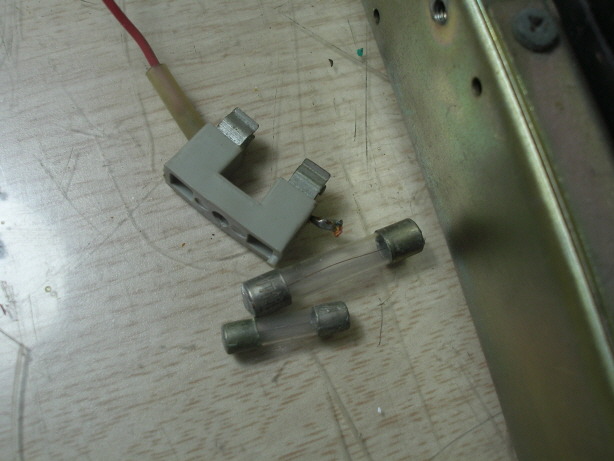

사진은 220볼트용 휴즈인데 이 시절 기기들은 당시 국내 전기가 100볼트라서

기기 뒷면에서 커버를 열지 않고 교환할수 있는 휴즈가 100v용이고

220볼트용은 내부에 있습니다.











100볼트 휴즈는 점프하고 기존 100볼트 휴즈 케이스를 220볼트용으로 바꾸어 놓았습니다.

혹 휴즈가 나가면 커버를 열지 않고 간단히 교환할수 있습니다.











기존에 wd40을 너무 많이 뿌려 놓았습니다.











터진 케페시터들인데 이 기기는 전해 케페시터류는 모두 교환해주는 것이 좋습니다.

오랜 세월 wd를 너무 많이 뿌려 케페시터들 고무가 녹아 터졌습니다.

1차 정류 & 파워 대형 케페시터만 남기고 나머지는 모두 교환 했습니다.











그을린 부위가 정류 다이오드 부분인데 고출력으로 장시간 사용했던 기기입니다.

파워 앰프 전원 다이오드는 파워 tr 보다는 덜하지만 고출력시 열이 많이 납니다.

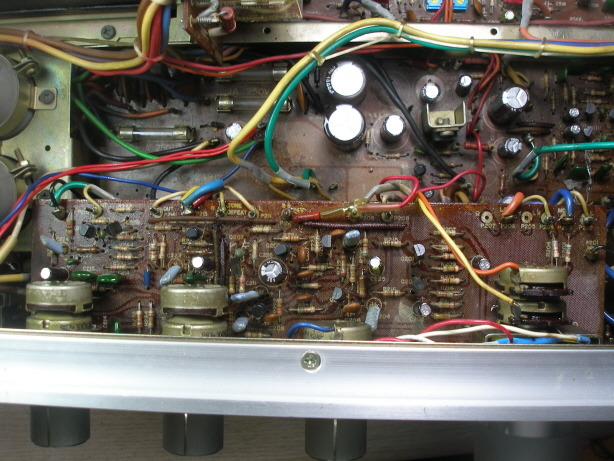

전원단,포노 이큐 전해 케페시터 모두 교환.

로우 esr 고성능 삼영 nxb 그레이드 & 오디오 그레이드 사용.











파워 앰프 초단 차동 회로 tr 4개를 전류 증폭율 실측 선별한 tr들로 모두 교환했습니다.

그시절 저잡음 tr인 모자형 이 tr은 오래 사용하면 잡음,불량율이 높아서

자칫 스피커를 파손할수 있어서 교환해주는 것이 좋습니다.

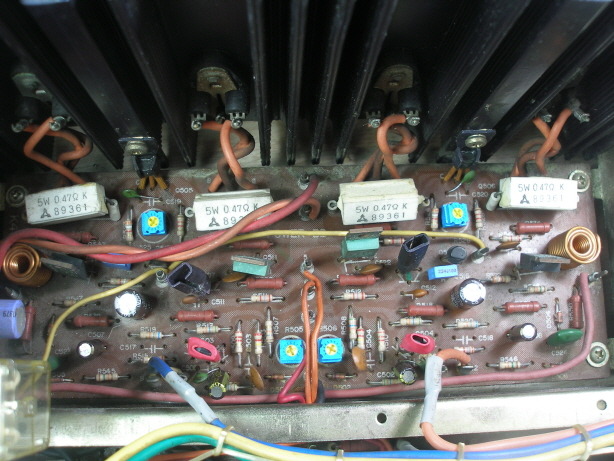

파워 앰프 전해 케피시터 모두 교환,오디오 그레이드,일부 필름,삼영 nxb 사용.

그외 반고정 저항 모두 교환.바이어스는 웜업후 온도 보상 전에 조정했습니다.











파워 앰프,전원,포노 앰프,컨트롤 기판등 모두 재납땜 & 세척했습니다.

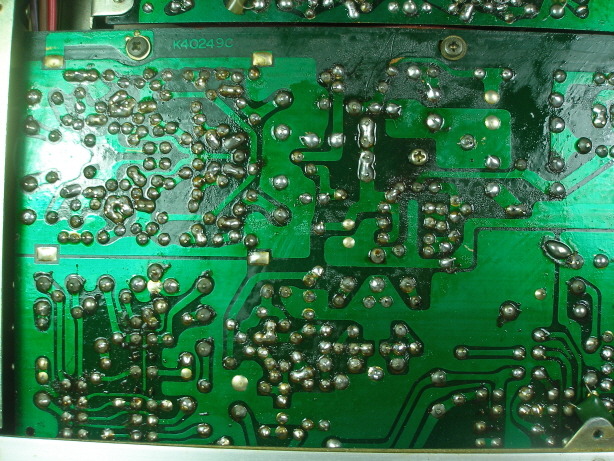

이 기기는 기판 납땜 상태가 좋지 않아서 모두 재납땜 했습니다.

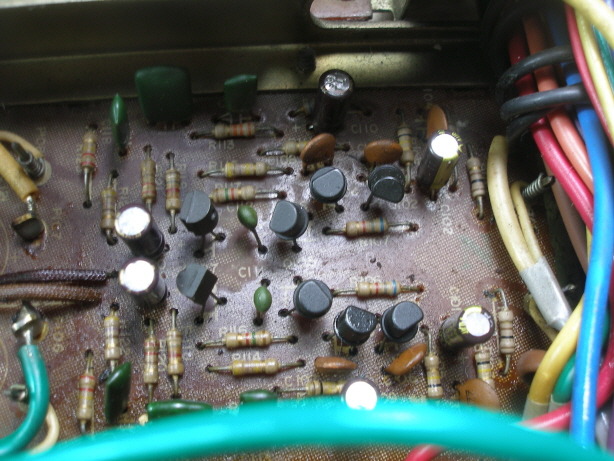

프리 앰프 전해 케페시터 모두 교환.오디오 그레이드 & 삼영 nxb 사용.











프리 앰프 기판 모두 재납땜 & 세척.

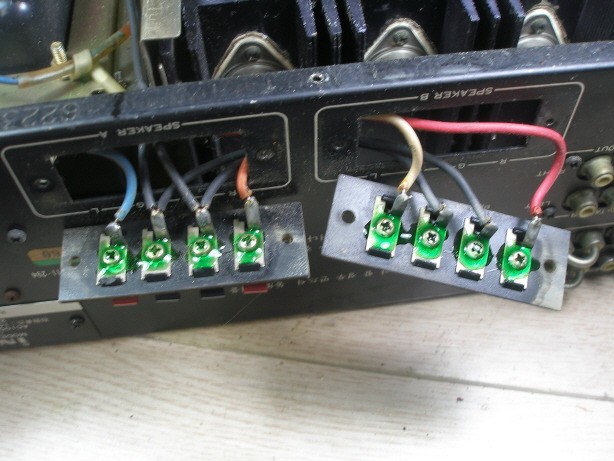

스피커 단자 나사가 풀려서 잡음,신호 끊김이 있습니다.

세척,조임 후에 락킹 페인트 바랄 놓았습니다.











단자류 세척.











사진에는 릴레이 기판 전해 케페시터가 출고시 것입니다만

사진이 없습니다만 릴레이 기판 전해 케페시터들도 모두 교환했습니다.











릴레이 세척.650은 단접점식 릴레이가 들어가는데 신품 릴레이도 접점 문제가 있고

요즘 릴레이들이 접점이 붙어 있는 힘이 약하고등으로 근래에는 가급적 기존 릴레이를 유용하고 있습니다.











릴레이 기판 모두 재납땜 & 세척.











볼륨 전구 램프를 led로 교환했습니다.

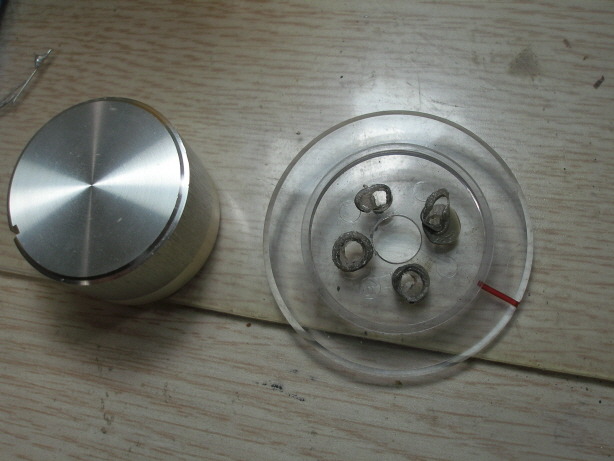

기존에 볼륨 아크릴이 없고 266등 다른 아크릴이 달려 있는데 접착 해놓았습니다.











그외 컨트롤류 3가지 용제로 모두 세척했습니다.

조용히 잘 작동할겁니다.



작업비는 거의 레스터레이션에 가까워서 11만원 청구드립니다.

이 정도는 손봐서 쓰시는 것이 좋습니다.



잘 사용하시고 혹 문제있으시면 다시 들려주세요^^

좋은 주말되세요.
