인켈 튜너 HT9163 (TK600 2018년 9월) 오버홀

tk600 독일 수출 버전인 기기인데 20년 전에 앰프,데크 셋트로 사용하시다가

튜너만 남았는데 보내주셨습니다.



저도 이 셋트를 30년전 쯤에 가지고 있다가 저역시 튜너만 남았습니다^^

5년전 이사할때 아직 안푼 짐들속에 찾아보면 어디 있을겁니다.



기기 상태가 좋지 않아서 이 기기는 자잘한 일도 많아서 자동 레스터레이션이 된것 같습니다.

바리콘이 부러져 중간중간 지체되는등 3일 이상 작업을 했습니다.









바리콘이 휘어 있는데 위태롭게 돌아가긴 합니다.

tk600은 바리콘 링줄 장력이 큰편이여서 이렇게 휘어지고 부러지는 경우가 있습니다.







am 바 안테나는 에폭시로 붙히고 플라스틱을 녹여  붙혀두었습니다.







기기 내부에 있는 220 볼트 휴즈를 쉽게 교환할수 있게끔 100볼트 휴즈 쪽은 점프하고

바꾸어 달았습니다.배선들은 꽈서 납땜하고 수축 튜브로 이중 절연.

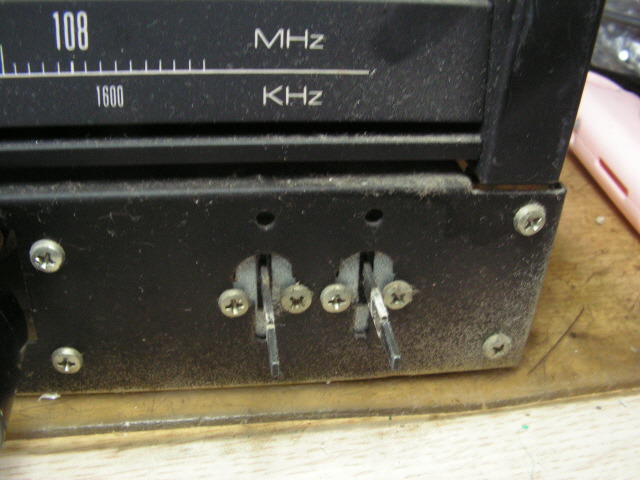

전면 패널 탈거를 해야 하는데 셀렉터 쪽 노브가 안빠져서 애먹었습니다.

기존에 에폭시로 붙혀두면 이런데 자칫 빼려다 볼륨이나 셀렉터가 파손될수 있습니다.







깨서 탈거했는데 문제가 안쪽 노브 구경이 은색 tk600 노브가 맞을줄 알았는데

안맞아서 다른 노브를 빼내 유용했습니다.







내부 먼지가 많아서 패널 탈거를 해야 합니다.







안테나 단자를 75옴 커플링식으로 교환.

단자가 그전에 에폭시로 붙혀 있어서 쉽게 깨져서 위쪽으로 달았습니다.



300옴등 기존 단자는 악영향을 고려해 삭제 했사오니 새로 단 단자만 사용하세요.







바리콘이 문제인데 살짝 힘을 주니 부러집니다.

에폭시로 붙히고 퍼티로 붙히고등 해봤지만 하루 지나면 또 부러집니다.









바리콘을 교환해야 하는데 비슷하게 맞을만한 것이 맞을듯 합니다만

단자 쪽이 달라서 얼기설기 달아야 합니다.



사진은 간단해보이지만 프론트엔드 탈거등 한나절 넘게 해맸습니다.







발진 회로 트리머 교환.

튜닝시 노브를 돌리면 눈금 좌우 유격이 좀 있는데 이것은 바리콘 기어 마모로

그런 것이오니 그리 크지 않사오니 참고되세요.



이나마도 겨우 살린듯 합니다.









1차 정류 케페시터,리플 필터 케페시터를 2배 이상 증량 교환.

튜너는 매우 작은 신호,파워 앰프까지 총 증폭도가 커서 전원 리플 품질이 중요합니다.







정류 다이오드 리드 부식이 심해서 교환.저리 되면 내부 리드 접합부에서 열간시 접점 불량이 날수 있습니다.

고성능 페스트 리커버리 다이오드 사용.









전원 레귤레이터를 tr 1개를 추가해서 달링턴 방식으로 바꾸어 리플 제거율을

기존 80배 정도에서 4만배 정도로 올렸습니다.



tr은 기판 밑에 달아 안보입니다.그에 따른 전압 강하 보상,

달링턴은 리플 필터 시정수 저항 값을 올릴수 있기 때문에

리플 특성은 더욱 좋아집니다.









am 회로 제외하고 전해 케페시터,반고정 저항 모두 교환.

세계 최고 성능 수준의 삼영 nxb,오디오용 전해,일부 필름 사용.



커플링 케페시터들은 음질을 위해 증량 교환.

if 출력 케페시터는 22uf 사용,커플링 케피시터는 다른 회로와 악영향이 없는 한

용량을 크게 쓸수록 전대역의 esr 성능이 좋아집니다.







검파 코일 분해 수리.







정확한 튜닝 미터 동조 지점.미터마다 오차가 있어서 아나로그 튜너들은 사진을 올려드리고 있습니다.

늘 이 지점에 튜닝 하세요.



튜닝 센터는 if 리미터 포화 입력 이하 시그널 입력에서 신호 상하 진폭으로 최적화.







뮤트 레벨 조정이 안되는데 드물게 세라믹 케페시터가 내부 직류 누설이 생겨 그럽니다.

가끔 세라믹,필름 케페시터도 나가는 경우가 있습니다.







조명을 led로 바꾸었습니다.

tk600은 조명이 어두운데 전구를 바꾸어봤자 별 차이가 없습니다.







led는 밝게끔 전파 배전압 정류 회로로 전압을 올려 달았습니다.







am 회로 제외하고 기판 모두 재납땜 & 세척.







*그외 작업 내역.

-로우 하이엔드 주파수,rf 트레킹 90-106mhz,데이터 주파수 96mhz 사용.

별도로 감도를 올려 놓아서 사용하시기 좋으실겁니다.

am 작업은 오래전에 중단했습니다만 바리콘을 바꾸고

am도 들으시는듯 해서 am도 재세팅 해두었습니다.

-스테레오 왜율 1khz 좌우 0.18% 이하 까지 얻음.

-스테레오 분리도 1khz 좌우 46db 이상.나쁜 쪽에 주고 받음.

-컨트롤류 모두 세척.

뒤쪽에 디엠퍼시스 스윗치는 75에 두고 사용하세요.



그런데 우체국 택배가 추석 택배 대란으로 이달 말까지 마감이여서

10월 1일에나 발송드릴수 있을것 같아서 양해 구합니다^^



잘 사용하시고 혹 문제있으면 말씀주세요.

좋은 하루되세요^^
