인켈 파워 앰프 A202 (2019년 4월 오버홀,모디)

오래 기다리시게 해드려 죄송합니다^^

작업 사양을 높이 주셔서 레스터레이션,모디 작업으로 해드렸습니다.



그전에 리캡을 손수 하셨는데 너무 많이 작업이 되어 있어서

작업치 않는 기기입니다만 먼길을 들려주셔서 살펴드렸습니다.



이 기기는 부식이 많은 편인데 초기형인지,프리 드라이버 tr도

다른 것이 들어갑니다.



전원을 넣으면 릴레이가 붙지 않습니다.











전류단 케페시터가 리드가 덜렁거려 + 전원이 안나옵니다.

교환한 케페시터가 독일제인제 접착제가 묻은걸 봐서는 중고품인것 같습니다.



용량도 120hz에서 1,000uf 정도 줄어 있습니다.

15,000uf로 증량 교환하고 고두파 임피던스 보상용 필름 케페시터 병렬 추가.











그래도 릴레이가 붙지 않는데 커넥터 배선 1개가 끊어져 있습니다.

기판 작업으로 자주 꺽이면 잘 끊어집니다.

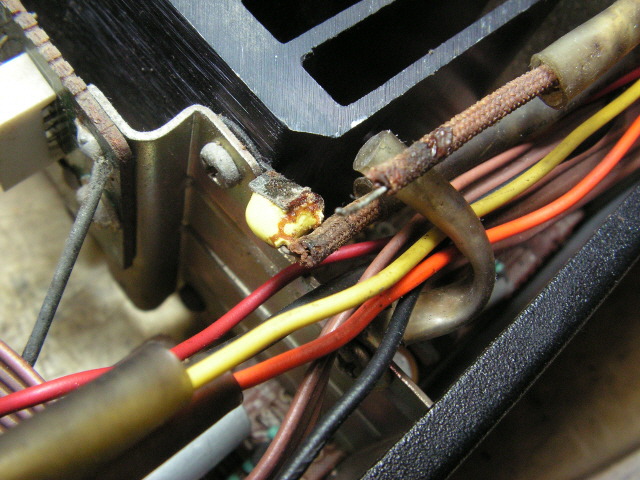

그래도 릴레이가 붙지 않는데 보호 회로 서미스터 리드가 끊어져 있습니다.

202는 서미스터가 두종류가 들어가는데 이 서미스터는 끊어지면



릴레이 드라이버 tr 바이어스가 끊어져 릴레이만 붙지 않지만

202 경우 파워 앰프 바이어스가 서미스터+반고정 저항 직렬식이여서



바이어스 서미스터 리드가 끊어지면 순식간에 파워 tr이 나갑니다.











니치콘 파인 골드라는 케페시터인데 접착제를 보니 역시 중고품 같습니다.

측정해보니 용량도 많이 줄고 1khz esr은 이 정도면 상당히 좋습니다.



그러나 내압이 35v로 낮고 케이스가 작은 삼영 nxb 35볼트가 성능이 더 좋고

nxb 50v는 테스터 소켓에 연결하면 esr이 거의 0옴으로 소켓 저항에 가깝습니다.











정류 다이오드 배선이 그전에 끊어져 납땜한 흔적이 있는데

끊어진 부분만 살짝 대고 납땜이 약해서 좋지 않습니다.



이쪽은 매우 큰 전류가 흐르고 성능에 영향이 큽니다.











전원 기판 모두 리캡.













이쪽 배선은 작은 저항값으로도 파워 tr 컬렉터 단자에 부하 저항으로 작동해서

역위상 신호가 생겨 출력단,nfb 배선으로 흘러 들어가서 발진,악영향이 커집니다.



앞서 작업한 202처럼 0.8밀리 굵은 단선을 덧대어서 전원 임피던스를 낮추었습니다.









휴즈류 샌드 페이퍼로 세척.요즘 휴즈는 만듦새가 엉망이여서  그 시절 휴즈가 더 좋습니다.











정전압,릴레이 기판인데 리캡 납땜이 좋지 않습니다.









릴레이가 타카미사와 것인데 초기 출고된 202 같습니다.

후기형은 한국 릴레이가 들어갑니다.



타카미사와 릴레이는 저도 사진처럼 새것이 있는데 접점 구조가 좋지 않고

그냥 달면 백프로 접점 불량이여서 쓰지 않습니다.



이 릴레이는 접점 구조가 세척이 안됩니다.

한국 릴레이도 그냥 달면 백프로 접점 불량인데 접점 수정,세척,



드라이버로 두드려 스코프로 파형 확인해서 교환했습니다.

릴레이 커버가 쉽게 열리게끔 해놓아서 기판을 안떼고도 차후 세척이 가능합니다.











앰프 출력단-스피커 단자 배선인데 역시 그전에 끊어져 재납땜한 흔적이 있습니다.











모두 리캡.











스피커 쪽 배선들은 굵은 선을 덧대어 보강 납땜 했습니다.













프리 드라이버 tr이 후기 버전은 고성능으로 바뀌었습니다.

그 tr도 오리지널은 해외에서도 구할수 없습니다.



오리지널 재고외에는 번호는 같아도 내부는 무관한 중국 짝퉁입니다.

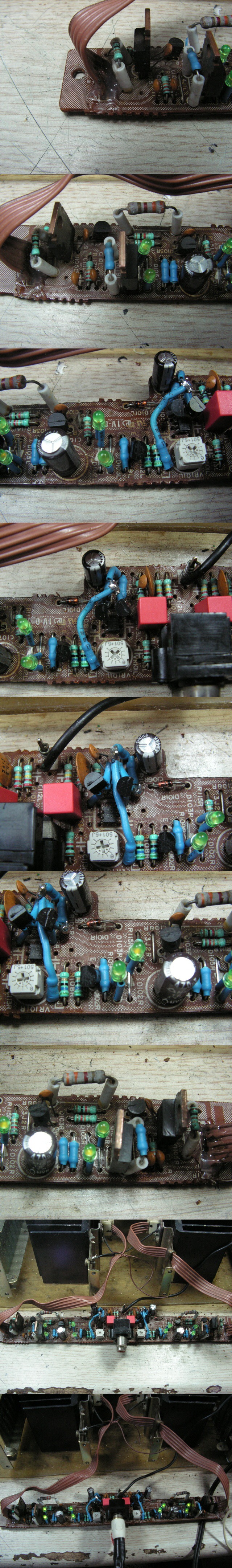

앞서 작업한 202처럼 초단에 정전류 회로,케스코드 회로를 추가했습니다.

정전류 회로는 tr+led 2개식으로 바이어스 전압이 높아서 tr 이미터 저항 증가로 nfb가 많이 걸려



tr이 선형성,기울기가 완만한 구간에서 작동할수 있어서 초단 차동 회로의 왜율 특성이 좋아집니다.

케스코드 회로는 초단 앰프의 출력 임피던스를 낮게해서 tr 내부 케페시터 잔류 용량에 따른



고주파 감소가 없어서 초단 앰프의 고역 특성이 크게 향상됩니다.

그외 프리드라이버 정전류 바이어스도 led 2개를 써서 역시 선형성이 좋게 했습니다.



입력 커플링 케페시터는 출고시 1uf를 비마 4.7uf로 증량 교환.











기판 플럭스를 완전히 제거 세척을 해서 기판 프린트 간의 케페시터 용량이 줄어

고역 특성 향상,발진 마진이 좋아집니다.



기판을 손으로 만지면 끈적이지 않고 매끄럽습니다.











전류 증폭단 기판인데 그전에 파워 tr 2개가 교환된 흔적이 있는데

제조사,전류 랭크가 같은 것으로 교환되어서 괜찮습니다.



그 옆에 케페시터 비닐이 열로 벗겨진 것이 몇개 있습니다.











큰 전류가 흐르는 곳,작은 임피던스라도 영향이 큰곳은 0.6밀리 단선을 덧대어 보강 했습니다.

별것 아닌듯 해도 이 작업만 202 그냥 리캡만 작업 시간에 가깝습니다.



기판 세척을 플럭스를 완전히 제거했습니다.











파워 tr 절연지 양면으로 그리스 도포.









컨트롤 기판 모두 리캡,반고정 저항 교환.택트 스윗치 교환.

기판 모두 재납땜 & 세척.

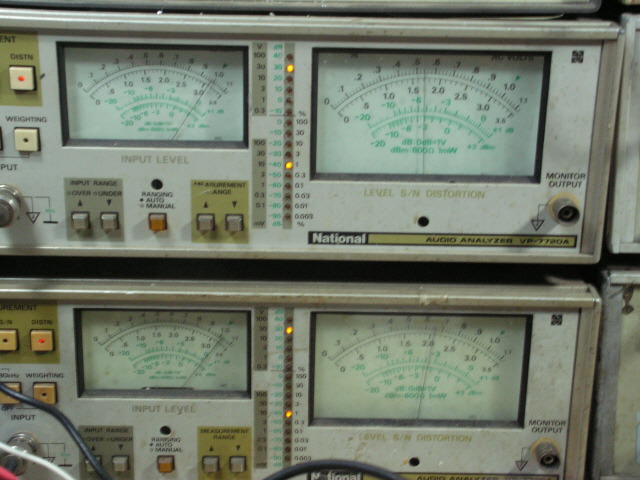

양채널 동시 구동,무유도 8옴 부하,1khz 왜율 1% 이하에서

최고 실효출력 약 120왓트 정도 나옵니다









최고 출력,클립 파형.











레벨 미터는 8옴 부하 12왓트 기준으로 맞추었습니다.











피크 홀드 표시는 120왓트,클립 지점에 맞추었습니다.











sae 시리즈 볼트들은 탭이 구할수없어서 중고품에서 적출해야 합니다.

4개 빠진 것 채워두었습니다.











모디 작업은 시간,일손이 매우 많이 듭니다.

회로를 변경,추가외에도 자잘한 부분들도 기술적 배려가 들어가 있습니다.



잘 사용하시고 혹 문제있으면 말씀주세요.
