파이오니아 리시버 SX939 (2013년 6월 일반)

오래 기다리시게 해서 죄송합니다.

릴레이 안붙음,릴레이 교환,전원단 손상등으로 입고주셨습니다.



그전에 파워,프리 앰프,전원단,릴레이 회로등이 수리된 흔적이 있는데

사진은 파워 앰프 기판으로 우측 초단 차동 회로 tr 2개가 교환되어 있습니다.



릴레이가 안붙는 것은 좌측 옵셋 어저스터 접점 불량 때문입니다.











그전에 우측만 다른 형번으로 교환되어 있는데

반드시 같은 것으로 좌우 동시에 교환해주어야 합니다.



전류 증폭율 실측 선별한 tr들로 4개 모두 교환했습니다.

교환한 tr은 온도에 따른 조건이 같게끔 수축 튜브로 열결합 해놓았습니다.











이 파워 앰프는 그 시절 전해 케페시터 제조 기술이 누설 전류가 크던 시절에

누설 전류가 작은 산요 소용량 전해 케페시터를 사용하는데 전해 케페시터는

용량이 작을수록 누설 전류는 작아집니다.



앰프의 입력 임피던스를 올리고 이처럼 썼는데 케페시터는 특히 커플링용은

입력 임피던스 무관 용량이 작을수록 주파수가 협소하고 왜율이 커집니다.

입력 커플링은 필름으로 교환했습니다.



그외 파워 앰프 전해 케페시터 모두 교환했습니다.

로우 esr 삼영 nxb 그레이드 사용.











반고정 저항 모두 교환.

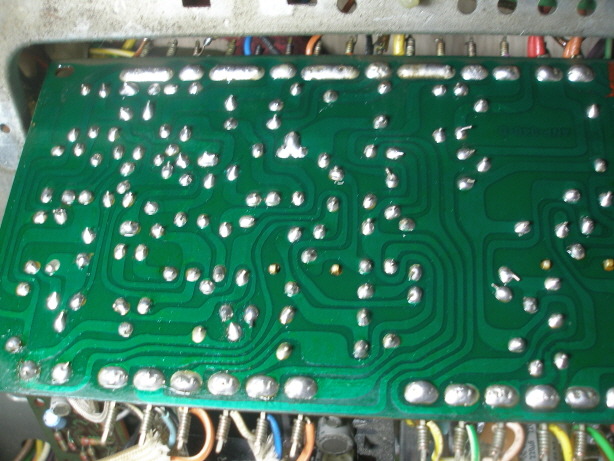

파워 앰프 기판 납땜이 좋지 않아서 모두 재납땜 & 세척했습니다.











이 앰프는 파워 앰프 초단 전원을 분리 별도 사용하는데 이쪽 전류 저항이 그을려 있습니다.

그러나 용케 tr은 안나갔습니다만 불여튼튼 넉넉한 용량으로 교환했습니다.













그외 전원 회로 기판 케페시터 모두 교환했습니다.

파이오니아 이 시리즈들은 이쪽 기판은 모두 교환해주는 것이 좋습니다.

삼영 nxb 그레이드,삼화 105도급 1개 사용.











전원 기판 냉납이 심해서 모두 재납땜해야 합니다.

남땜후 세척.









릴레이 회로 전해 케피시터 모두 교환.

말씀주신 휴즈 끊어짐은 이쪽과 연결이 되는데

그전에 그 관련 케페시터 1개 교환한 흔적이 있습니다만

케페시터 문제가 아닙니다.











릴레이 교환을 말씀주셨는데 릴레이 커버를 볼트로 고정하는 식이라서

시중 릴레이를 유용하려면 기판을 짜야 합니다.기존 커버가 파손되어서 교환해주어야 합니다.











프리 앰프 기판인데 그전에 한쪽 채널이 수리된 흔적이 있습니다.

한쪽 채널 tr이 모두 교환되어 있네요.

그외 일부 케피시터가 한쪽 채널만 교환되어 있습니다.









반드시 좌측 모두 같은 것으로 교환해주어야 합니다.

프리 앰프 tr 8개 모두 교환했습니다.



tr마다 여러 특성이 다르지만 특히 이런 저잡음 고전류 증폭율 tr들은

전류 증폭율 편차에 의해  회로간,좌우 선형성,주파수 편차외에 임피던스가

크게는 수백 킬로옴 이상 달라지기 때문에 반드시 좌우 같은 전류 증폭율로

교환해주는 것이 좋습니다.











프리 앰프 전해 케피시터 모두 교환.오디오 그레이드,삼영 nxb 그레이드,

입력 커플링은 필름 사용.역시 입력 커플링 용량이 작은 편입니다.

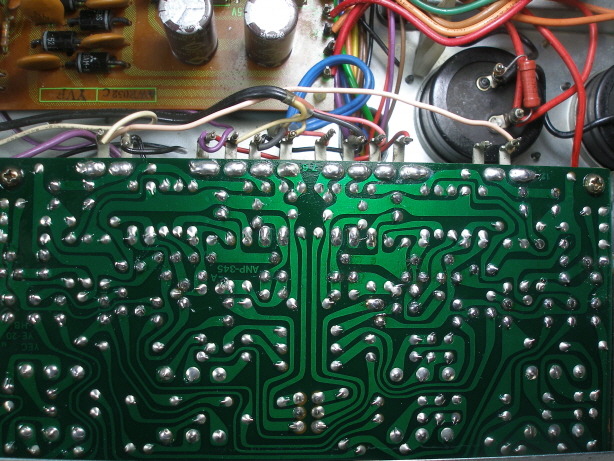

프리 앰프 기판 모두 재납땜 & 세척.











그전에 wd40이 너무 많이 뿌려져 있습니다.











모든 단자들 납땜 상태가 좋지 않습니다.











단자들 모두 재납땜.











조명 전구가 일부 나갔는데 led로 교환했습니다.

led 교환 작업 3만원 정도 책정하고 있습니다.

밝고 열이 안나고 교환이 필요없습니다.











939는 전구 각도가 곧지 않아서 걱정했는데 led 각도를 잘 맞추니 잘됩니다.











베이스 컨트롤 노브가 끝까지 안들어가는데 그전에 노브가 안들어 간다고

샤프트를 찝어서 더 그럽니다.더 힘주면 파손될수 있어서 그냥 두었사오니 참고되시구요.

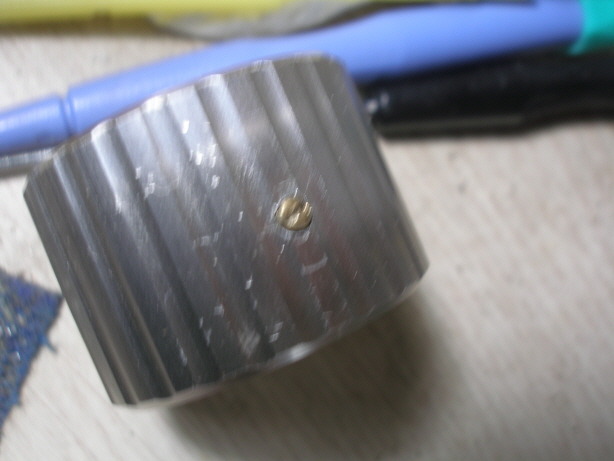

튜닝 노브 볼트 머리가 잘 조여지지 않는데 육각 렌치형으로 교환해볼까 했습니다만

볼트가 안빠집니다.그래도 무리하게 돌리지 않으면 괜찮습니다.









뒷 단자류 청소했습니다만 별 차이가 없습니다.











작업 완료.

*튜너부 작업 내용

-88-108mhz간 표기 편차 최소화.

-하이 밴드 108mhz & 로우 밴드 88mhz & 센터 밴드 98.5mhz 설정 & rf 게인 동일.

-쿼드레처 검파 코일 위상 쉬프트 하부 코어 & 모노 t.h.d 상부 코어

& 튜닝 미터 센터(무변조 검파 중심점) 정밀 최적화.



이 시리즈는 튜너부 기판이 밑쪽이 막혀 있고 들어낼수가 없어서

하부 코어 조정을 하려면 상부 코어를 빼내고 오차 값을 감안해서

하부 코어를 조정하고 상부 코어 조정시 다시 하부 코어 값을 재조정해야 해서

이 과정을 반복...해야 합니다.



그탓으로 스테레오 왜율 1khz 0.23% 까지 얻었습니다.좌우 거의 비슷함.

스테레오 분리도 1khz 좌채널 49.2db & 우채널 47.1db 까지 얻음.

나쁜 쪽 채널에 trade off함.



그외 컨트롤류 모두 세척.

파워 앰프 바이어스 상온 25도 & 웜업후 열보상 전에 조정해놓았습니다.



이 기기는 톤 컨트롤이 초저역,초고역이 뱔도로 있는 트윈 컨트롤 방식인데

적절히 사용하면 아주 좋습니다.이 시절 파이오니아 고급기들만 쓰던 방식입니다.



잘 사용하시고 혹 불편하신 점 있으시면 말씀주세요.

편하신 시간에 들려주세요.좋은 하루되세요.
