기기는 발송드렸습니다만 작업 보고가 늦어져 죄송합니다^^
이 앰프는 초기 인켈이 미국 스코트 oem 하던 시절을 지나 ak650등
자체 개발품으로 데뷰할때 스코트 디자인으로 동시에 출시했던 앰프입니다.
457은 650과 더불어 상위 기종이였는데 650은 스피커가 12인치 저음반사형,
457은 12인치 밀폐형 dm4000 구성이였습니다.
요즘은 중고는 거의 구할수없는 귀한 기기인것 같습니다.
한쪽 채널 불량등으로 입고주셨습니다
한쪽 채널 불량은 앞서 문의주신 글에 먼저 휴즈 교환을 해보시라고 말씀드렸습니다만

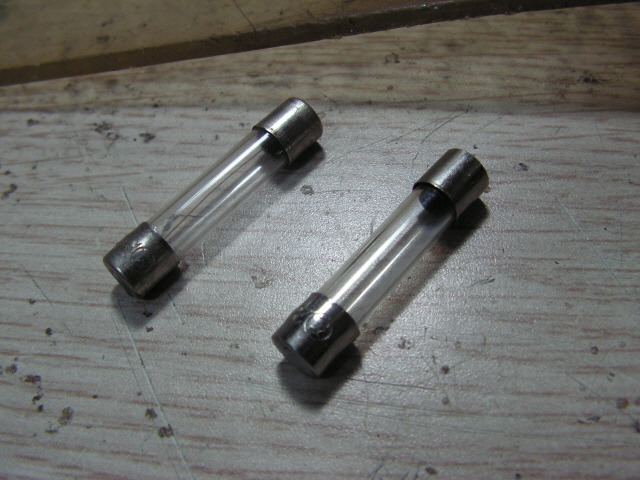

역시 휴즈 불량입니다.교환해보신 휴즈가 용량이 너무 작아서 또 나갔던 것 같습니다.
이 앰프는 당시 스코프 서양식으로 릴레이,보호 회로를 쓰지 않고 간단히 스피커 쪽에
휴즈가 달려 있습니다.대신 전원 인가시 팝음을 억제하는 회로가 달려 있습니다.

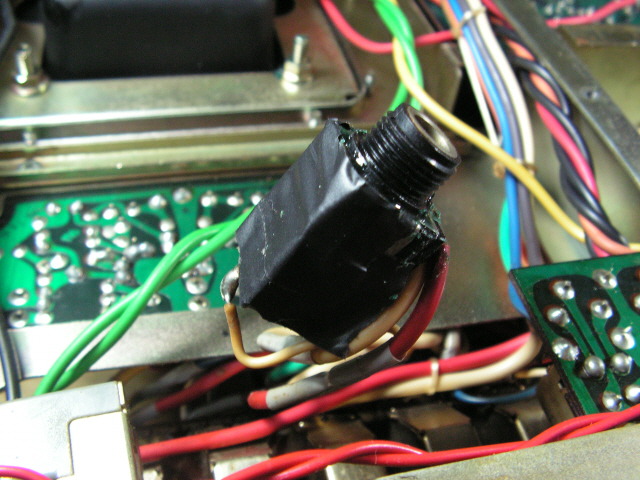

처음 휴즈가 나갔던 것은 해드폰 단자가 낡아 부서져 숏트가 나서 그런 것 같습니다.
이 규격 플라스틱형 탭이 달린 스테레오 단자는 시중에서 구할수 없어서
금속 나사 탭이 달린 단자는 세시와 숏트가 나서 이쪽으로 출력 신호가
접지 레벨이 낮은 다른 입력측 접지 신호와 간섭,접지 방해로 험,발진이 생길수 있습니다.
다행히 기존 단자가 여러조각으로 부서지지 않아 에폭시등으로 붙혀서
재사용 했습니다.

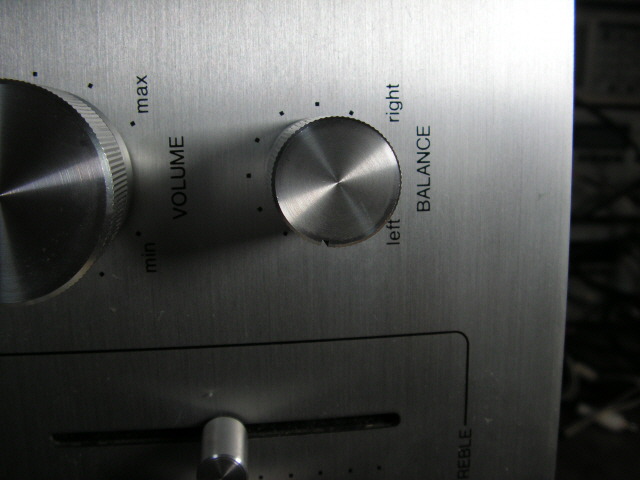

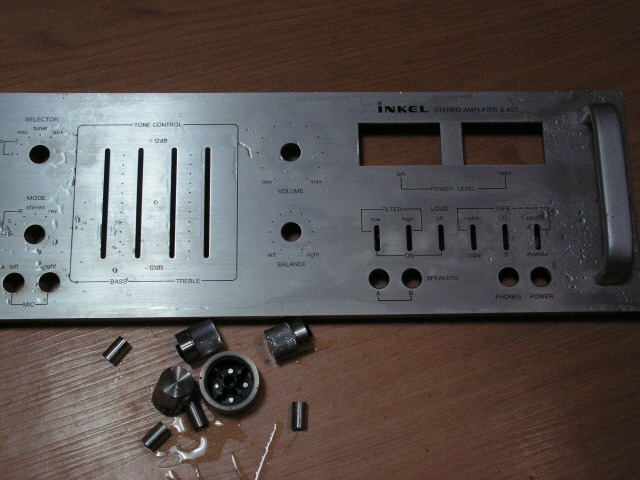

패널,노브류가 지저분해서 물 세척.
이 알루미늄 패널은 또 때가 타면 가구용 왁스로 닦으면 광이 잘납니다.
pb1같은 강력 세척제를 쓰면 레터링이 지워지기 때문에 주의하셔야 합니다.

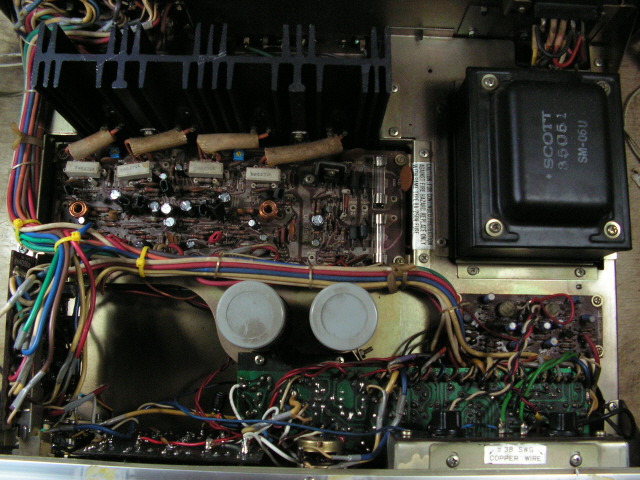

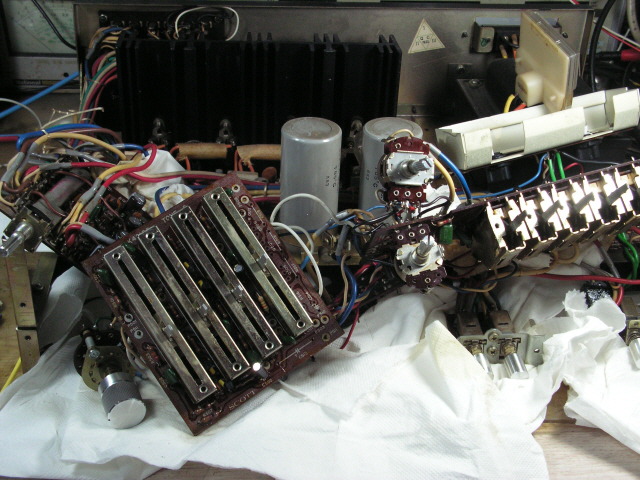

이 기기는 전면 기판 작업을 하려면 내부 세시 패널까지 모두 떼어내야 해서 일손이 많이 듭니다.

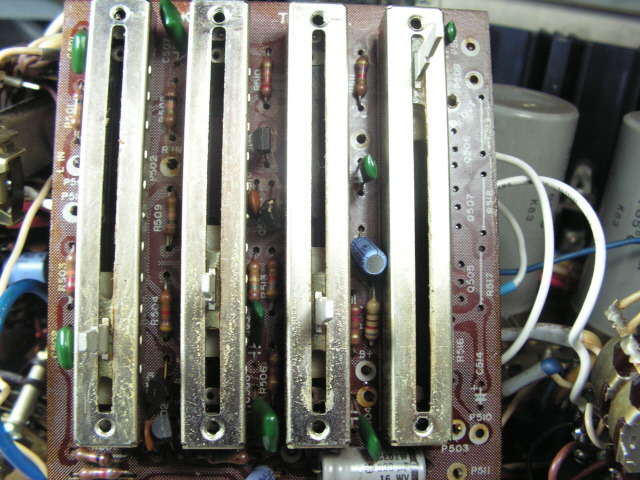

톤 컨트롤이 좌우 분리형이여서 필요에 따라 요긴합니다.
커플링 케페시터가 터진 것이 있습니다
톤 기판 tr 4개,전해 케페시터 모두 교환.오디오용 전해 사용.

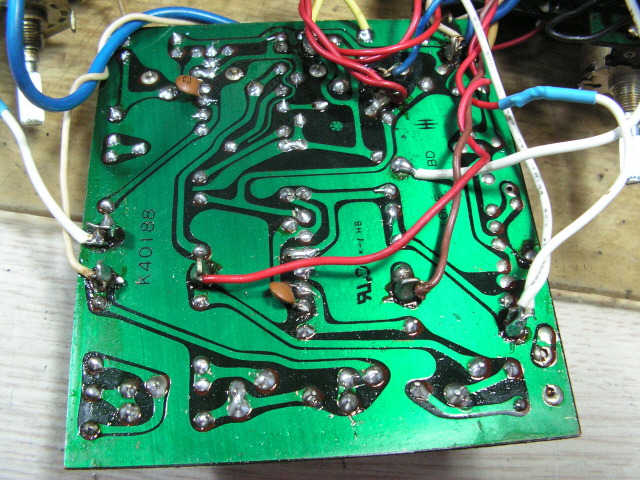

기판 모두 재납땜 & 세척.
톤 앰프 전에 다른 기판의 프리 앰프 tr,전해 케페시터 모두 교환.
기판 모두 재납땜 & 세척.
포노 소스를 많이 사용하셔서 포노 앰프 tr 6개,전해 케페시터 모두 교환했습니다.
기판 모두 재납땜 & 세척.
컨트롤류 4가지 용제로 모두 세척.
이 기기는 컨트롤류 분해 세척이 분해치 않고서는 힘들어서
그리스를 바른후 행구어 내서 장시간 접점 표면 보호를 배려했습니다.
점도가 낮은 다른 세척제류는 접점 상태에 따라 길어야 1년 이내에 문제가 생깁니다.

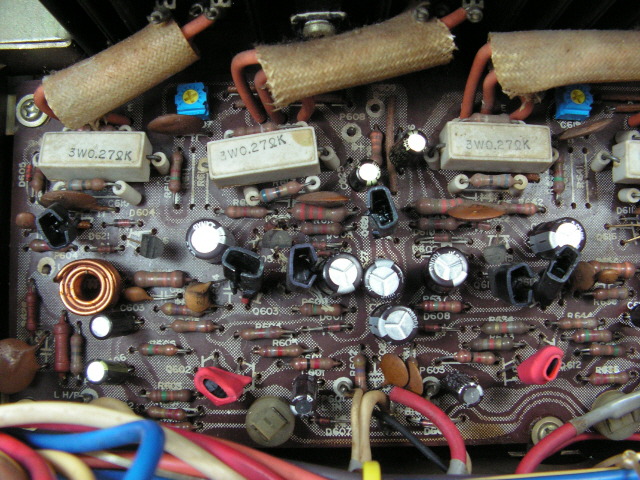

파워 앰프 기판 작업 전.
초단 차동 회로 tr 4개를 전류 증폭율 실측 선별한 tr들로 교환.
각 차동 회로외에 좌우 회로의 나증폭도,열보상,주파수 특성,nfb,
입출력 임피던스등 특성이 같아져 성능 밸런스가 좋게 됩니다.
교환한 tr들은 온도변화에 상보하게끔 수축 튜브로 열결합 해두었습니다
파워 앰프 전해 케페시터,반고정 저항 모두 교환.

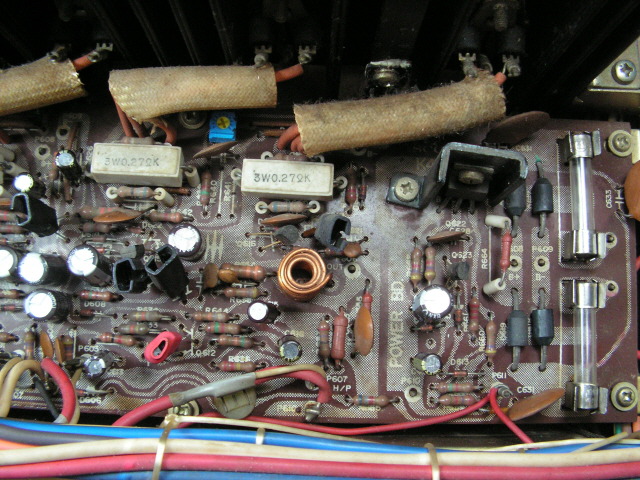

우측에 정전압 전원 회로 모두 리캡.파워 앰프 전원 휴즈 교환.

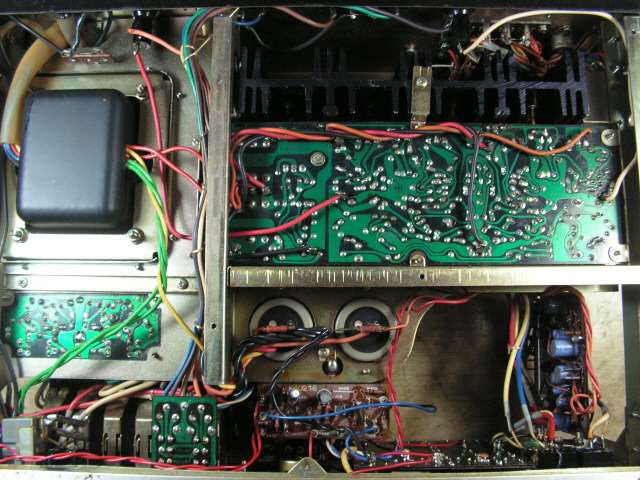

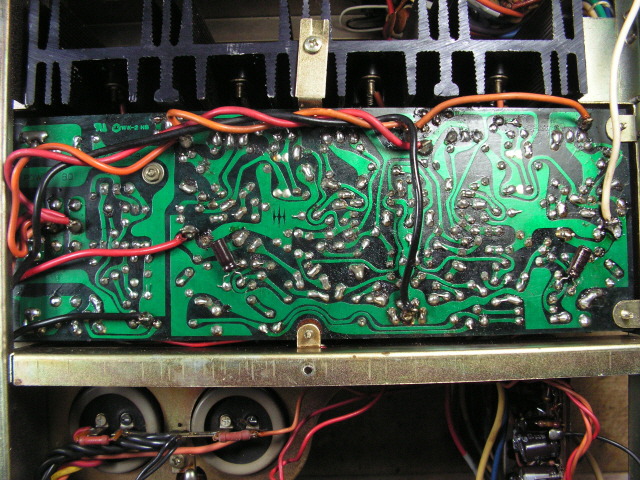

파워 앰프 기판 모두 재납땜 & 세척.

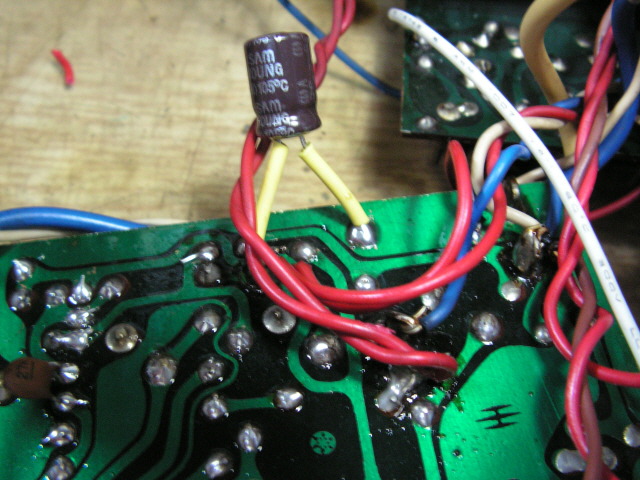

저역 주파수를 결정하는 케페시터는 설계시 값에 충분한 여유를 갖게끔
별도 케페시터를 추가 덧대었습니다.
그외 입력 커플링은 음질,전원 인가시 출력단 전압 안정 시간을 상보해서
증량 교환,프리드라이버 부트 스트랩 케페시터도 저역 손실을 고려해 증량 교환.
미터 조명 전구 교환.기존에 작은 전구로 교환되어 있습니다.

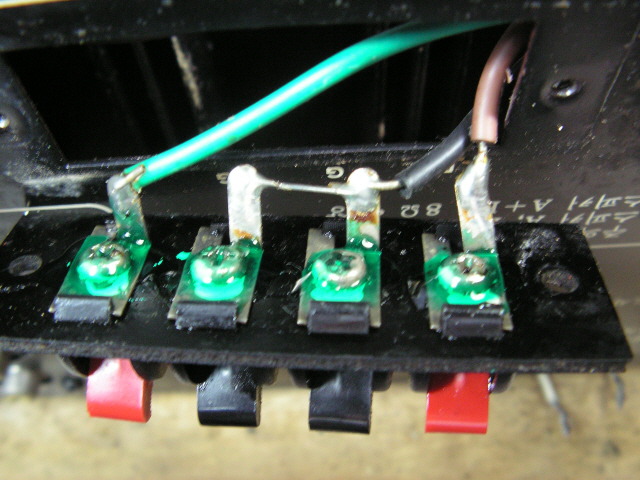

650도 그렇고 이 스피커 단자 볼트가 잘 풀립니다.
역시 풀려 있어서 잡음,소리 끊김이 날수 있습니다.
닦고 조이고 락킹 페인트 발라두었습니다.

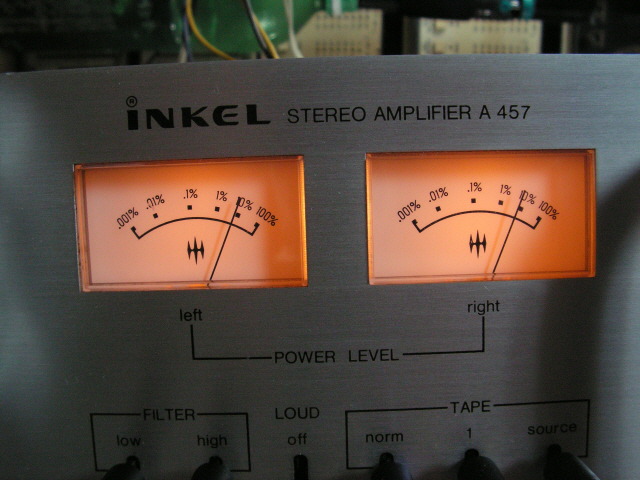

8옴 부하를 걸고 최고 출력 테스트를 해서 미터 표기에 맞추어 보려 했는데
기존 조정이 거의 맞아서 그냥 두었습니다.
8옴 부하를 걸고 최고 출력 테스트를 해서 미터 표기에 맞추어 보려 했는데
기존 조정이 거의 맞아서 그냥 두었습니다.
단자류 청소.

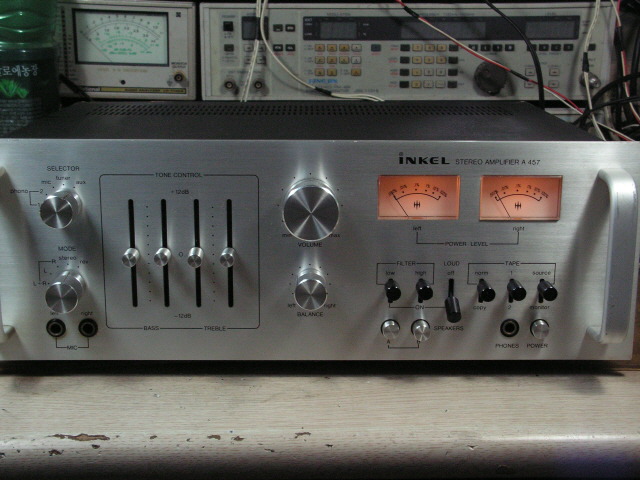

아나로그 전성 시절 디자인을 가진 귀한 앰프이오니 잘 사용하세요.
사용하시다가 혹 문제 있으면 말씀주세요.
좋은 하루되세요^^
